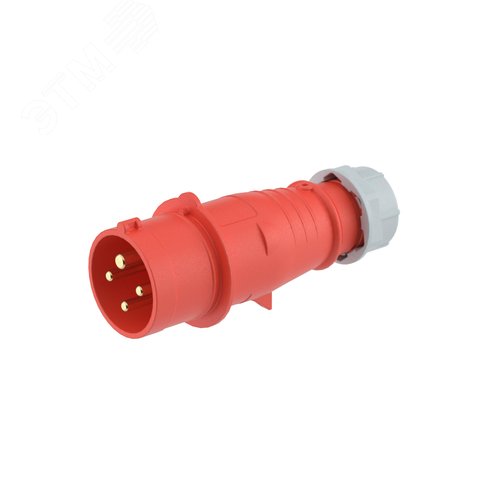

Вилка кабельная 16A 3P+E IP44 переносная 400V

Вилка кабельная 16A 3P+E IP44 переносная 400V

Переносная кабельная вилка на 16 Ампер с контактами заземления и степенью защиты IP44 предназначена для безопасного и надежного подключения мощного электрооборудования к трехфазным сетям переменного тока напряжением до 400 Вольт. Устройство является ключевым элементом переносного электротехнического оснащения на промышленных объектах, строительных площадках, в мастерских, сельском хозяйстве и при организации временного энергоснабжения.

Конструкция и основные характеристики

Вилка обладает прочным корпусом, изготовленным из ударопрочных и не поддерживающих горение материалов (обычно полиамид или аналогичный пластик), что обеспечивает долговечность в условиях интенсивной эксплуатации. Конструкция включает три силовых контакта (фазы), один контакт защитного заземления (PE) и выполняется по схеме 3P+E (L1, L2, L3, PE).

• Номинальный ток: 16 А.
• Номинальное напряжение: 400 В переменного тока (~400V AC).
• Количество полюсов и заземление: 3 полюса + заземление (3P+E).
• Степень защиты IP: IP44. Это означает защиту от попадания твердых предметов размером более 1 мм (цифра «4») и от брызг воды, падающих с любого направления (цифра «4»). Оборудование подходит для работы вне помещений, в условиях повышенной влажности и запыленности.
• Тип исполнения: Переносная (кабельная).
• Климатическое исполнение: Предназначена для эксплуатации в широком диапазоне температур, характерном для умеренного климата.

Назначение и сфера применения

Данная вилка используется для комплектации переносных силовых кабелей, питающих:

• Строительное электрооборудование (бетономешалки, сварочные аппараты, компрессоры).
• Промышленные станки и машины на временных рабочих местах.
• Оборудование для сельского хозяйства.
• Осветительные мачты и силовые распределительные коробки.
• Испытательные стенды и другое переносное электрооборудование, требующее трехфазного питания с заземлением.

Соответствие стандартам и безопасность

Производство и параметры вилки должны соответствовать строгим национальным и международным стандартам, регламентирующим электрическую безопасность, механическую прочность и пожарную устойчивость. Ключевые документы, устанавливающие требования к таким устройствам, включают:

• ГОСТ IEC 60309-1-2014 / ГОСТ IEC 60309-2-2014 (адаптированные международные стандарты IEC 60309). Эти стандарты распространяются на вилки, розетки и соединители промышленного назначения. В них детально описаны требования к конструкции, электрическим параметрам, цветовой маркировке (для напряжения 400 В – часто красный цвет корпуса), степени защиты и тестированию. Актуальные тексты стандартов можно найти на официальном сайте Росстандарта и информационных порталов по стандартизации.
• Технический регламент Таможенного союза ТР ТС 004/2011 «О безопасности низковольтного оборудования». Данный регламент является обязательным для исполнения на территории стран ЕАЭС. Он устанавливает требования безопасности к низковольтному оборудованию, включая соединительные устройства. Подробная информация и сам текст регламента публикуются на официальных сайтах органов по сертификации, например, на портале Евразийской экономической комиссии (ЕЭК).
• Правила устройства электроустановок (ПУЭ). При монтаже и эксплуатации переносного электрооборудования с такими вилками необходимо руководствоваться актуальной редакцией ПУЭ, которые регламентируют, в частности, требования к защитному заземлению, выбору сечений кабелей и условиям применения оборудования с различными степенями защиты IP. С текстом ПУЭ можно ознакомиться на специализированных правовых и технических порталах.

Маркировка и подключение

Корпус вилки имеет четкую несмываемую маркировку, включающую номинальный ток (16A), напряжение (400V), степень защиты (IP44), знак заземления и символ производителя. Контактные зажимы, как правило, винтового типа, обеспечивают надежное крепление жил кабеля сечением, соответствующим номинальному току. Для правильного подключения необходимо следовать схеме, указанной на самом изделии или в его технической документации: к соответствующим клеммам подключаются три фазных проводника (L1, L2, L3), провод защитного заземления (PE, желто-зеленый) и, при его наличии, нейтральный проводник (N, который в данной конфигурации 3P+E отсутствует).

Эксплуатация и меры предосторожности

Эксплуатация вилки допускается только при исправном состоянии корпуса, контактов и подключенного кабеля. Запрещается использовать устройство со снятым или поврежденным корпусом. Влагозащищенность IP44 не предполагает погружение в воду или работу под струей воды под давлением. Перед каждым использованием необходимо визуально проверять целостность изоляции. Подключение и отключение вилки должно производиться при обесточенной цепи. Использование оборудования должно осуществляться в соответствии с «Межотраслевыми правилами по охране труда (правилами безопасности) при эксплуатации электроустановок» (ПОТЭУ).

Гарантии качества

Качественная вилка кабельная 16A 3P+E IP44 изготавливается в соответствии с требованиями указанных выше стандартов и регламентов, что подтверждается необходимыми сертификатами соответствия. Это гарантирует безопасную и длительную работу в составе переносных электротехнических комплексов, обеспечивая защиту пользователей и оборудования от поражения электрическим током, коротких замыканий и неблагоприятных внешних воздействий.
