Провод монтажный МКЭШВнг(А)-LS 4х2х1 ТРТС барабан

Монтажный провод МКЭШВнг(А)-LS 4х2х1 ТРТС (барабан)

Монтажный провод МКЭШВнг(А)-LS 4х2х1 предназначен для стационарной прокладки внутри помещений, в кабельных сооружениях, на трассах, в условиях агрессивных сред, а также для монтажа электрических цепей систем сигнализации, контроля и управления, не требующих распространения горения при групповой прокладке.

Конструкция провода МКЭШВнг(А)-LS

Конструкция провода включает в себя несколько ключевых элементов, обеспечивающих его высокие эксплуатационные характеристики:

• Токопроводящая жила: Медная, многопроволочная, гибкая (класс 5 по ГОСТ 22483-2012).
• Изоляция жил: Из полимерной композиции, не распространяющей горение, с пониженным дымо- и газовыделением (LS). Цветовая маркировка изоляции жил соответствует стандартным требованиям для идентификации.
• Скрутка: Изолированные жилы скручены в пары (конструкция 4х2х1 указывает на четыре пары, каждая из двух жил сечением 1 мм²).
• Поясная изоляция: Обмотка из полимерной пленки или экструдированный слой.
• Экран: Общий экран в виде оплетки из медных луженых проволок, обеспечивающий защиту от электромагнитных помех.
• Оболочка: Из поливинилхлоридного пластиката пониженной горючести с пониженным дымо- и газовыделением (нг(А)-LS). Оболочка обеспечивает защиту от механических повреждений, агрессивных сред и распространения огня.

Ключевые характеристики и преимущества

• Пожароопасность: Категория исполнения по нераспространению горения – нг(А)-LS. Это означает, что провод не распространяет горение при групповой прокладке по категории А (наиболее строгие требования) и имеет низкое дымо- и газовыделение (Low Smoke).
• Гибкость: Благодаря многопроволочным жилам провод обладает высокой гибкостью, что облегчает монтаж в сложных условиях.
• Экранирование: Наличие медной экранирующей оплетки эффективно защищает передаваемые сигналы от внешних электромагнитных помех и снижает излучение от самого кабеля.
• Стойкость к внешним воздействиям: Оболочка обеспечивает стойкость к воздействию повышенной влажности, плесневых грибов, агрессивных паров и механических нагрузок.
• Температурный режим: Длительно допустимая температура эксплуатации от -50°C до +70°C. Монтаж без предварительного подогрева возможен при температуре не ниже -15°C.
• Напряжение: Номинальное переменное напряжение до 500 В частотой до 400 Гц или постоянное напряжение до 750 В.

Область применения

Провод МКЭШВнг(А)-LS 4х2х1 находит широкое применение в областях, где предъявляются повышенные требования к пожарной безопасности и помехозащищенности:

• Системы противопожарной защиты, автоматической пожарной сигнализации (АПС) и оповещения и управления эвакуацией (СОУЭ).
• Системы безопасности, контроля доступа и видеонаблюдения.
• Автоматизированные системы управления технологическими процессами (АСУ ТП).
• Сети связи и передачи данных внутри зданий.
• Электромонтаж в административных, общественных и жилых зданиях, особенно в местах с массовым пребыванием людей.
• Прокладка в кабельных лотках, коробах, на полках и по конструкциям при групповой прокладке.

Нормативная документация и стандарты

Производство и технические характеристики провода МКЭШВнг(А)-LS регламентируются следующими основными документами:

• Технические условия (ТУ): ТУ 16.К71-310-2001 (или актуальная версия). В данных ТУ подробно описаны конструкция, материалы, электрические и механические параметры, методы испытаний.
• ГОСТ 31565-2012 (IEC 60332-3-22): «Кабельные изделия. Требования пожарной безопасности». Этот стандарт устанавливает категории нераспространения горения (нг(А), нг(В) и т.д.) и методы испытаний на групповое распространение горения. Ознакомиться с ГОСТ 31565-2012.
• ГОСТ 53315-2009 (IEC 61034): «Кабельные изделия. Требования пожарной безопасности. Испытание на измерение плотности дыма». Определяет требования к дымовыделению (показатель LS). Ознакомиться с ГОСТ 53315-2009.
• ГОСТ 22483-2012: «Жилы токопроводящие для кабелей, проводов и шнуров. Классы и конструктивные параметры». Определяет требования к медным жилам, включая класс гибкости. Ознакомиться с ГОСТ 22483-2012.
• Своды правил (СП): При проектировании и монтаже необходимо руководствоваться актуальными сводами правил, например, СП 6.13130.2013 «Системы противопожарной защиты. Электрооборудование. Требования пожарной безопасности».

Маркировка и упаковка

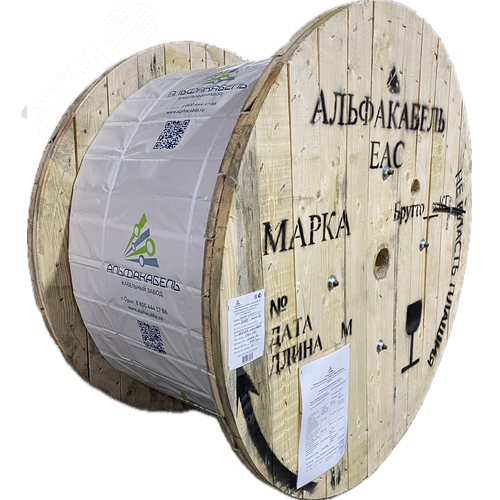

Провод поставляется на деревянном или фанерном барабане (ТРТС – тип упаковки), что обеспечивает его сохранность при транспортировке и хранении. На ярлыке барабана и через промежутки на оболочке провода наносится маркировка, включающая: торговую марку, тип провода (МКЭШВнг(А)-LS), количество и сечение жил (4х2х1), год изготовления, длину отрезка и знак соответствия.

Использование провода МКЭШВнг(А)-LS 4х2х1 обеспечивает надежность, долговечность и, что критически важно, безопасность объектов за счет соответствия строгим современным противопожарным нормам. Его применение является необходимым условием для ответственных систем, где ключевыми факторами являются бесперебойность работы и защита жизни и здоровья людей.
