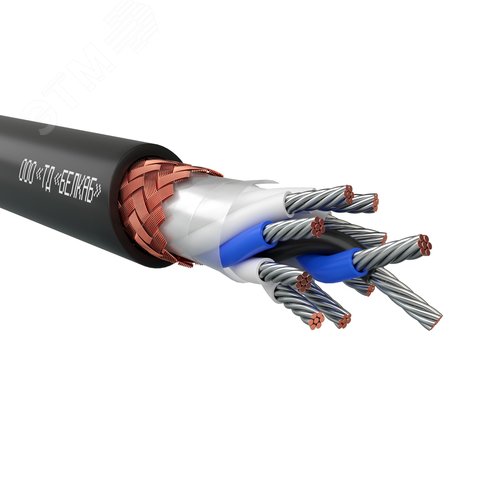

Кабель монтажный МКЭШнг(А)-LS 10х0.75 ТРТС

Кабель монтажный МКЭШнг(А)-LS 10х0.75 ТРТС

Монтажный кабель МКЭШнг(А)-LS 10х0.75 предназначен для стационарной прокладки внутри электротехнических устройств, шкафов, панелей и станций управления, где требуется высокая гибкость и надежность соединений. Кабель используется для монтажа цепей управления, сигнализации, измерения и контроля в системах промышленной автоматизации, на объектах энергетики и транспорта.

Конструкция и материалы

Кабель имеет сложную многопроволочную конструкцию, обеспечивающую его эксплуатационные характеристики:

• Токопроводящая жила: Медная, многопроволочная, гибкая (класс 5 по ГОСТ 22483). Номинальное сечение одной жилы: 0.75 мм².
• Изоляция жил: Из выполнена из современного полимерного композита с пониженным дымо- и газовыделением (LS - Low Smoke). Цветовая маркировка изоляции жил соответствует стандартным требованиям для идентификации.
• Скрутка: Изолированные жилы скручены в сердечник. В кабеле 10 жил.
• Оболочка: Защитная оболочка из поливинилхлоридного пластиката пониженной пожарной опасности с индексом "нг(А)". Оболочка не распространяет горение при групповой прокладке по категории А, обладает малой дымогенерацией и низким выделением коррозионно-активных газогалогенов (индекс LS).

Ключевые преимущества и особенности

• Пожарная безопасность: Соответствие высшей категории "нг(А)" по нераспространению горения и индексу "LS" делает кабель незаменимым для прокладки в местах с массовым пребыванием людей, на объектах транспортной инфраструктуры, в административных и общественных зданиях. Это напрямую связано с выполнением требований Федерального закона № 123-ФЗ "Технический регламент о требованиях пожарной безопасности".
• Гибкость: Благодаря многопроволочным жилам кабель легко изгибается и укладывается в сложных монтажных условиях, внутри тесных электротехнических коробов и лотков.
• Надежность соединений: Медные жилы обеспечивают отличную электропроводность и надежный контакт в клеммных соединениях.
• Маркировка ТР ТС: Кабель соответствует требованиям Технического регламента Таможенного союза ТР ТС 004/2011 "О безопасности низковольтного оборудования" и ТР ТС 020/2011 "Электромагнитная совместимость технических средств", что подтверждается маркировкой EAC. Это гарантирует его безопасность и качество на едином рынке ЕАЭС.

Область применения

Кабель МКЭШнг(А)-LS применяется для внутреннего монтажа в:

• Промышленных щитах управления и автоматики (ПЛК, релейной логики).
• Распределительных устройствах (РУ) и низковольтных комплектных устройствах (НКУ).
• Системах сигнализации, контроля и измерения параметров.
• Оборудовании для железнодорожного транспорта, метрополитена, где предъявляются жесткие требования к пожарной безопасности.
• Общественных и административных зданиях при групповой прокладке в лотках, коробах, кабельных каналах.

Важно: Кабель предназначен для стационарного монтажа и не предназначен для прокладки в земле (траншеях) или по воздуху без дополнительной защиты.

Технические характеристики и условия эксплуатации

• Номинальное напряжение: До 500 В переменного тока частотой до 400 Гц или до 750 В постоянного тока.
• Диапазон рабочих температур: От -50°C до +70°C. Монтаж без предварительного подогрева возможен при температуре не ниже -15°C.
• Минимальный радиус изгиба при прокладке: Не менее 5 наружных диаметров кабеля.
• Строительная длина: Кабель поставляется в бухтах или на барабанах, стандартная длина поставки уточняется у производителя.
• Срок службы: Не менее 15 лет при соблюдении условий хранения, транспортировки и эксплуатации.
• Цвет оболочки: Как правило, черный или оранжевый (может варьироваться, требуется уточнение).

Нормативная и техническая документация

Производство и испытания кабеля МКЭШнг(А)-LS регламентируются следующими основными документами:

• ГОСТ 1508-78 (IEC 60228): "Провода и кабели. Методы испытаний". Определяет методы контроля электрических и механических параметров.
• ГОСТ 12176-89: "Кабели, провода и шнуры. Методы проверки стойкости к распространению горения". Устанавливает процедуры испытаний на нераспространение горения.
• ГОСТ 31565-2012 (МЭК 60332-3-22): "Кабельные изделия. Требования пожарной безопасности". Ключевой стандарт, устанавливающий категории "нг" (не распространяющие горение) и методы групповых испытаний. Актуализированная редакция доступна на ресурсе Росстандарта.
• Технические условия (ТУ): Конкретные ТУ производителя (например, ТУ 16.К71-304-2001 или аналоги), которые содержат детальные параметры конструкции, материалы и гарантии изготовителя. ТУ разрабатываются в соответствии с вышеуказанными ГОСТ и регламентами.

Информация для проектировщиков и монтажников

При выборе и проектировании сетей с использованием кабеля МКЭШнг(А)-LS 10х0.75 необходимо руководствоваться:

• Правилами устройства электроустановок (ПУЭ), актуальным изданием, в части выбора кабелей, способов прокладки и требований пожарной безопасности.
• Сводом правил СП 76.13330.2016 "Электротехнические устройства", являющимся актуализированной редакцией СНиП 3.05.06-85.
• Рекомендациями по групповой прокладке: кабель категории "нг(А)" допускается прокладывать в пучках (группах) без ограничения по высоте и количеству, что подтверждено испытаниями по ГОСТ 31565-2012.

Данное описание является ознакомительным. Перед применением необходимо запрашивать действующий сертификат соответствия ТР ТС и паспорт (сертификат качества) на конкретную партию товара у поставщика.
