Кабель МКЭШ 10х0.35 ТРТС

Кабель контрольный МКЭШ 10х0.35 ТРТС: полное описание и технические характеристики

Кабель контрольный с медными жилами в экране из медной ленты, с оболочкой из шлангового полиэтилена марки МКЭШ 10х0.35 ТРТС предназначен для неподвижного присоединения к электрическим приборам, аппаратам, сборкам зажимов с номинальным переменным напряжением до 660 В частотой до 100 Гц или постоянным напряжением до 1000 В. Кабель применяется для прокладки в земле (траншеях), кабельных каналах, туннелях, шахтах, коллекторах, в том числе в условиях повышенной влажности, при наличии блуждающих токов, в слабоагрессивных средах (грунтах) при отсутствии механических воздействий на кабель.

Конструкция кабеля МКЭШ 10х0.35 ТРТС

Конструкция кабеля обеспечивает высокую надежность и долговечность в сложных условиях эксплуатации:

• Токопроводящая жила: Медная, многопроволочная, круглой формы, соответствующая 5 классу по ГОСТ 22483-2012.
• Изоляция: Из поливинилхлоридного пластиката (ПВХ). Изолированные жилы имеют отличительную расцветку согласно ГОСТ 31996-2012. Скрутка изолированных жил: повивная концентрическая.
Экран: В виде медной ленты, наложенной продольно или спирально с перекрытием.
• Оболочка: Из шлангового полиэтилена, наложенная поверх экрана.

Основные технические параметры и условия эксплуатации

• Количество и сечение жил: 10 жил сечением 0.35 мм².
• Номинальное напряжение: 660 В переменного тока частотой до 100 Гц / 1000 В постоянного тока.
• Температурный режим эксплуатации: От -50°C до +50°C.
• Относительная влажность воздуха: До 98% при температуре до +35°C.
• Минимальный радиус изгиба при прокладке: Не менее 10 наружных диаметров кабеля.
• Строительная длина: Не менее 150 м.
• Срок службы: Не менее 25 лет.

Область применения и назначение

Кабель МКЭШ нашел широкое применение в различных отраслях промышленности для создания систем контроля, управления и сигнализации, где предъявляются повышенные требования к помехозащищенности линии. Основные сферы использования:

• Системы автоматизации и диспетчеризации технологических процессов на промышленных предприятиях.
• Цепи контроля и измерения параметров на подстанциях и в распределительных устройствах.
• Подключение датчиков и исполнительных механизмов в системах АСУ ТП.
• Прокладка в условиях агрессивных грунтов и в местах с наличием блуждающих токов.
• Для объектов, где требуется повышенная защита от электромагнитных помех благодаря наличию экрана.

Соответствие нормативным документам и сертификация

Кабель контрольный МКЭШ 10х0.35 изготавливается в соответствии с техническими условиями ТУ 16.К71-310-2001 и соответствует требованиям следующих основополагающих стандартов:

• ГОСТ 31996-2012 "Кабели силовые с пластмассовой изоляцией на номинальное напряжение 0,66; 1 и 3 кВ. Общие технические условия". Этот стандарт определяет общие требования к конструкции, электрическим и механическим параметрам. Актуальную версию можно найти на официальном сайте Федерального агентства по техническому регулированию и метрологии (Росстандарт) или в информационных системах, таких как Справочная система по техническому регулированию.
• ГОСТ 22483-2012 "Жилы токопроводящие для кабелей, проводов и шнуров. Классы и конструктивные параметры". Стандарт регламентирует требования к токопроводящим жилам. Текст документа доступен для ознакомления на портале Техэксперт или других некоммерческих ресурсах нормативной документации.

Кабель подлежит обязательному подтверждению соответствия в форме сертификации по требованиям Технического регламента Таможенного союза ТР ТС 004/2011 "О безопасности низковольтного оборудования" (с изменениями от 16.03.2023). Декларация или сертификат соответствия гарантируют безопасность кабеля при эксплуатации. Информацию о регламенте можно изучить на официальном сайте Евразийской экономической комиссии (ЕЭК) в разделе, посвященном техническому регулированию.

Маркировка, упаковка и транспортировка

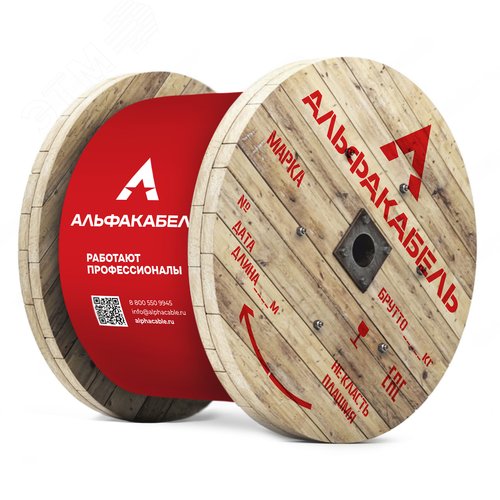

Кабель поставляется на деревянных или пластиковых барабанах. На ярлыке, прикрепленном к барабану, указывается товарный знак или наименование изготовителя, марка кабеля, количество метров, масса барабана, дата изготовления, номер барабана и обозначение стандарта (ТУ). На оболочке кабеля через каждые 500-700 мм наносится непрерывная маркировка с указанием марки, сечения, количества жил, года изготовления и наименования производителя.

Транспортировка осуществляется любым видом транспорта с защитой от механических повреждений и атмосферных осадков. Хранение рекомендуется в закрытых помещениях или под навесом.

Преимущества кабеля МКЭШ

• Помехозащищенность: Наличие медного экрана эффективно защищает передаваемые сигналы от внешних электромагнитных помех и снижает излучение от самого кабеля.
• Стойкость к влаге и агрессивным средам: Оболочка из шлангового полиэтилена обеспечивает высокую стойкость к влаге, плесени, слабоагрессивным химическим веществам и блуждающим токам.
• Широкий температурный диапазон: Возможность монтажа и эксплуатации при отрицательных температурах до -50°C.
• Долговечность и надежность: Конструкция и материалы обеспечивают заявленный срок службы не менее 25 лет.
• Гибкость: Многопроволочные жилы 5 класса гибкости облегчают монтаж в стесненных условиях.

Выбор кабеля МКЭШ 10х0.35 ТРТС — это гарантия стабильной и безотказной работы систем контроля и управления в условиях, требующих повышенной надежности и защиты от помех.
