Кабельная концевая муфта типа 1ПКВ(Н)Тп-4х(35-50) предназначена для оконцевания силовых кабелей с бумажной пропитанной изоляцией на напряжение 1 кВ. Муфта обеспечивает герметизацию торца кабеля, защиту от внешних воздействий и безопасное подключение к электрическим аппаратам, шинам распределительных устройств или другим кабельным линиям.
Муфта используется для оконцевания четырехжильных кабелей с алюминиевыми или медными жилами сечением от 35 до 50 мм². Конструкция "без наконечников" предполагает, что монтаж наконечников на токопроводящие жилы выполняется отдельно, в соответствии с проектом или условиями монтажа. Основная сфера применения – электрические сети 0,4/1 кВ стационарной установки в условиях умеренного и холодного климата. Муфта предназначена для эксплуатации внутри помещений (в сухих и влажных средах), а также в наружных установках под навесами, защищающими от прямого воздействия солнечных лучей и атмосферных осадков.

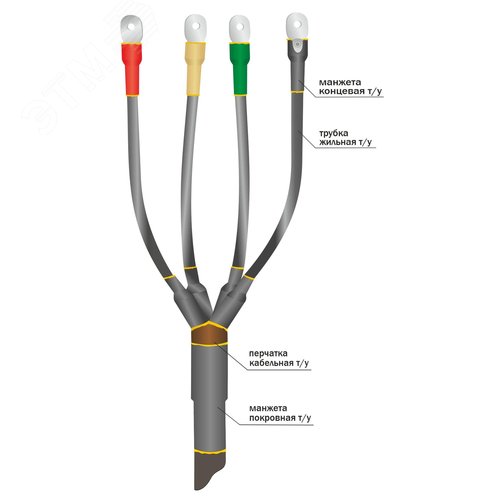

Конструкция муфты включает эпоксидный корпус, который после заливки специального компаунда образует монолитную, механически прочную и герметичную изоляцию. Муфта комплектуется необходимыми уплотнительными и крепежными элементами для обеспечения надежного контакта и защиты. Маркировка 1ПКВ(Н)Тп расшифровывается следующим образом: 1 – напряжение 1 кВ; П – для кабелей с бумажной изоляцией; К – концевая; В – внутренней установки; (Н) – наружной установки (универсальное исполнение); Тп – с термопластичным изолятором. Исполнение "без наконечников" позволяет выбрать тип и размер наконечников, оптимально подходящих для конкретных условий монтажа и типа жил (алюминий/медь).
Преимущества: Высокая надежность и долговечность, отличные диэлектрические и адгезионные свойства, стойкость к вибрациям и агрессивным средам, негорючесть, простота монтажа при соблюдении технологии.
Производство и технические требования к кабельным концевым муфтам регламентируются следующими основными документами:
Монтаж муфты должен производиться квалифицированным персоналом в строгом соответствии с инструкцией завода-изготовителя и требованиями Правил технической эксплуатации электроустановок потребителей (ПТЭЭП). Ключевые этапы включают: подготовку конца кабеля (ступенчатая зачистка изоляции), разделку жил, установку наконечников (опрессовку или пайку), сборку корпуса муфты, заливку эпоксидного компаунда и его отверждение. Перед вводом в эксплуатацию обязательны визуальный контроль и электрические испытания (измерение сопротивления изоляции, испытание повышенным напряжением).
При выборе муфты необходимо точно убедиться в соответствии сечения жил кабеля указанному диапазону (35-50 мм²). Исполнение "без наконечников" требует их отдельного приобретения с учетом материала и сечения жил. Запрещается эксплуатация муфты при наличии механических повреждений корпуса или нарушении технологии монтажа. Для получения наиболее точной и актуальной информации по техническим требованиям и методам испытаний всегда обращайтесь к официальным нормативным документам, ссылки на ресурсы которых приведены выше.
