Ответвительный зажим CT 16 P 16-95/1,5-16

Ответвительный зажим СТ 16 Р | 20900561 | ВК

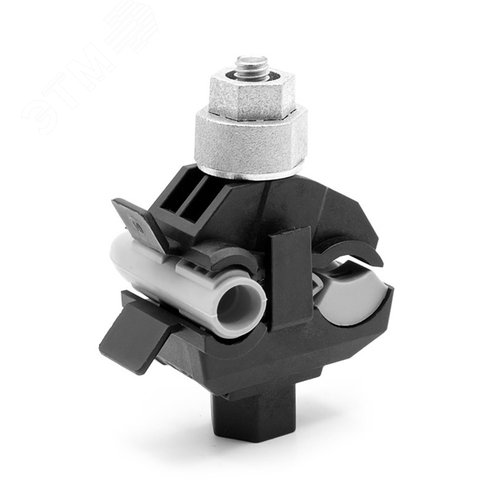

Ответвительный зажим СТ 16 Р (артикул 20900561) от производителя ВК (Вилтон Кроун) представляет собой современное и надежное решение для быстрого и безопасного выполнения ответвлений с основных линий электропередач без их разрыва. Данное устройство предназначено для подключения абонентских ответвлений к самонесущим изолированным проводам (СИП) и голым проводам воздушных линий электропередачи напряжением до 1 кВ.

Зажим относится к категории прокалывающих, что исключает необходимость предварительной зачистки изоляции с кабеля, значительно ускоряя монтаж и повышая его безопасность. Конструкция зажима обеспечивает герметичное и надежное соединение, защищенное от коррозии и воздействия окружающей среды.

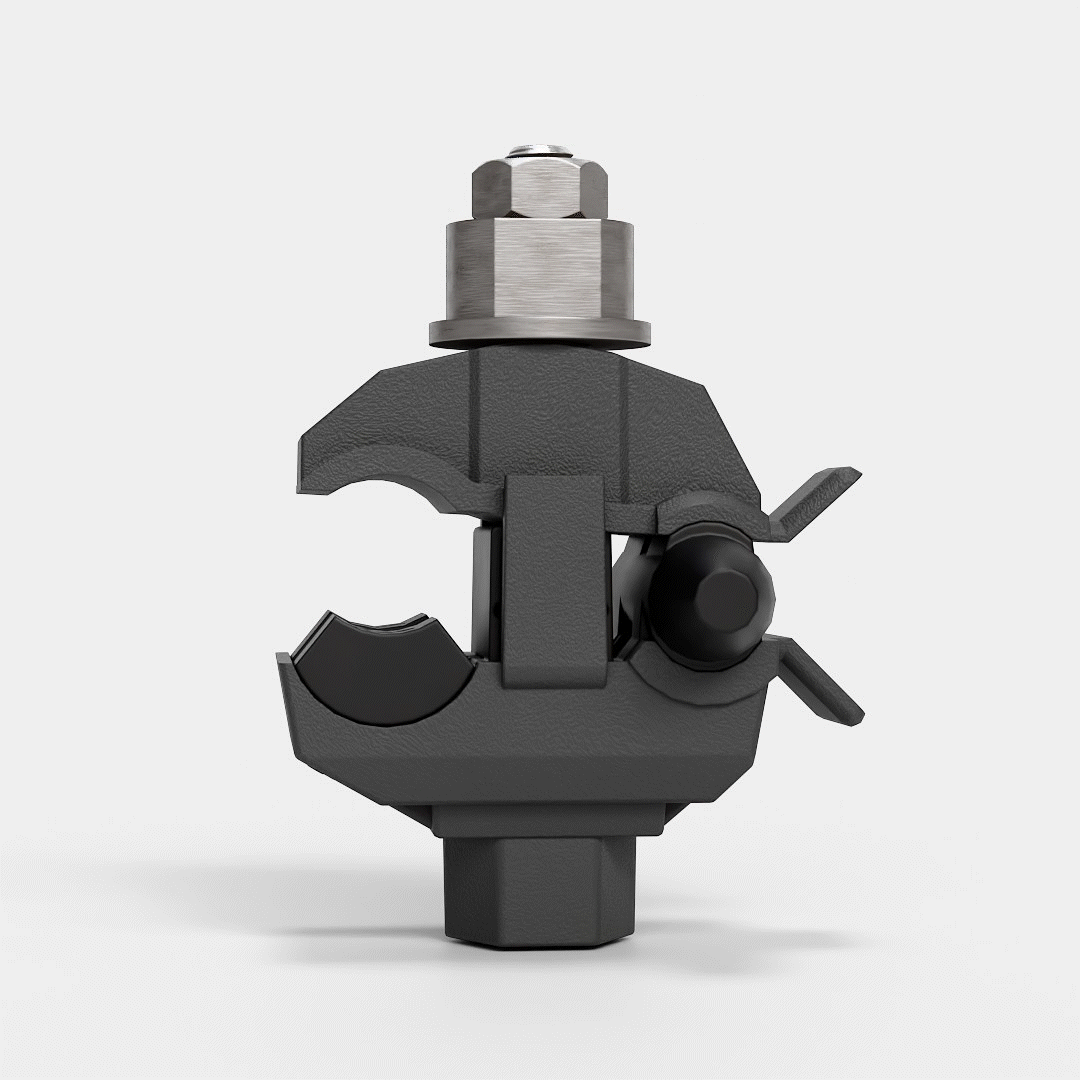

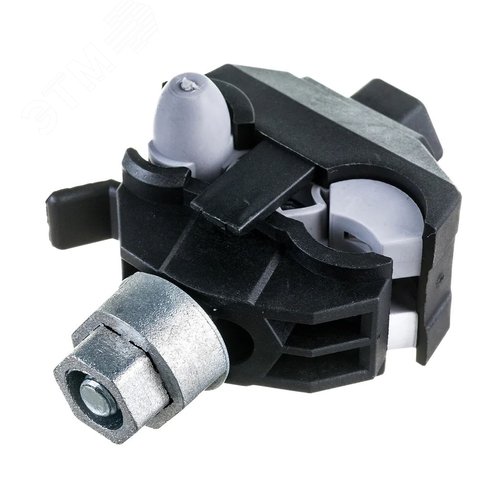

Конструктивные особенности и преимущества

Зажим СТ 16 Р обладает рядом ключевых преимуществ, делающих его популярным выбором для монтажных и эксплуатационных организаций:

• Прокалывающий механизм: Острые закаленные зубья контактных пластин надежно прорезают изоляцию провода, обеспечивая стабильный электрический контакт. Сила прокола и контактное давление рассчитаны таким образом, чтобы не повредить токоведущую жилу.
• Герметичность: Специальная конструкция и наличие герметизирующей крышки, заполненной консистентной смазкой, защищают место контакта от влаги, пыли и окисления. Это значительно увеличивает срок службы соединения.
• Материал корпуса: Корпус зажима изготовлен из высокопрочного, устойчивого к ультрафиолету и атмосферным воздействиям полимера (технический полиамид), что обеспечивает легкость и долговечность.
• Винт затяжки: Оцинкованный стальной винт с шестигранной головкой позволяет производить затяжку с помощью стандартного динамометрического ключа. На винте имеется контролируемая головка, которая отламывается при достижении номинального момента затяжки, что исключает человеческий фактор и гарантирует правильное усилие.
• Широкий диапазон применения: Зажим предназначен для ответвления с магистрального провода сечением от 16 до 95 мм² на ответвительный провод сечением от 6 до 16 мм².
• Удобство монтажа: Конструкция позволяет проводить монтаж без снятия напряжения с линии, используя специальные изолирующие штанги, что повышает безопасность электромонтажных работ.

Область применения

Ответвительный зажим СТ 16 Р находит широкое применение в городских и сельских электрических сетях 0,4 кВ:

• Подключение абонентов (частных домов, многоквартирных зданий) к воздушным линиям электропередачи.
• Организация ответвлений для уличного освещения.
• Создание временных подключений на строительных площадках.
• Реконструкция и модернизация существующих воздушных линий.

Технические характеристики

Нормативная документация и стандарты

Производство и применение ответвительных зажимов СТ 16 Р регламентируется следующими основными документами и стандартами. Рекомендуется ознакомиться с актуальными версиями на официальных интернет-ресурсах:

• ГОСТ Р 50043.2-2019 (МЭК 61238-1:2003) "Соединители для силовых кабелей с изоляцией из сшитого полиэтилена на номинальное напряжение от 3,6/6 кВ до 26/45 кВ. Часть 1. Соединители для силовых кабелей с изоляцией из сшитого полиэтилена. Методы испытаний". Хотя стандарт частично ориентирован на更高电压, он устанавливает общие принципы испытаний соединителей. Актуальную версию можно найти на сайте Федерального агентства по техническому регулированию и метрологии (Росстандарт).
• Правила устройства электроустановок (ПУЭ) 7-е издание. Главы 2.4 и 2.5 регламентируют требования к воздушным линиям электропередачи и их элементам, включая соединения и ответвления. С текстом ПУЭ можно ознакомиться на специализированных порталах, посвященных электротехнической нормативной документации.
• Стандарты организации (СТО) сетевых компаний (например, ПАО "Россети"). Эти документы часто содержат конкретные технические требования к применяемому оборудованию, включая ответвительные зажимы. Информация может быть доступна на официальных сайтах соответствующих компаний.
• Технические условия (ТУ) завода-изготовителя. Конкретные параметры, испытания и гарантии на изделие определяются его техническими условиями.

Инструкция по монтажу (общие положения)

Внимание! Монтаж должен производиться квалифицированным персоналом с соблюдением всех правил техники безопасности.

1. Убедитесь, что зажим и провода соответствуют требуемым параметрам.
2. Разместите зажим на магистральном проводе в месте предполагаемого ответвления.
3. Вставьте ответвительный провод в специальный паз на корпусе зажима.
4. С помощью динамометрического ключа или штанги (при работе под напряжением) равномерно затягивайте винт до момента отламывания его головки. Не используйте дополнительные инструменты для откручивания обломанного штифта!
5. После монтажа убедитесь в надежности фиксации зажима и проводов.

Ответвительный зажим СТ 16 Р | 20900561 | ВК – это эталон надежности и качества, проверенный временем в условиях российской энергосистемы. Его использование обеспечивает долговечное, безопасное и технологичное подключение к электрическим сетям.
