Крышка на лоток с заземлением основание 300мм L=2000 горячеоцинкованная

Крышка на лоток с заземлением основание 300мм L=2000 горячеоцинкованная

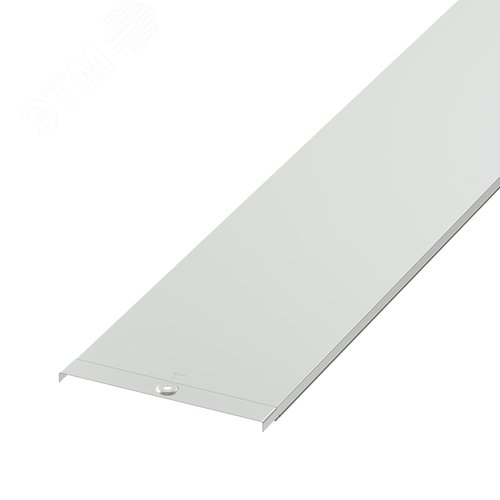

Крышка предназначена для комплектации магистральных и распределительных секций перфорированных и неперфорированных кабельных лотков с основанием шириной 300 мм. Изделие является защитным и функциональным элементом кабельной системы, обеспечивающим безопасность и соответствие современным стандартам электромонтажа.

Назначение и ключевые функции

Крышка выполняет несколько критически важных задач:

• Защита кабелей от механических повреждений, пыли, влаги и несанкционированного доступа.
• Обеспечение системы заземления. Конструктивно интегрированный заземляющий контакт (шина) гарантирует непрерывность цепи защитного заземления по всей длине трассы, что является обязательным требованием для безопасной эксплуатации.
• Электромагнитная совместимость (ЭМС): Металлическая крышка, будучи частью заземленной системы, способствует экранированию кабельных линий.

Технические характеристики и конструктивные особенности

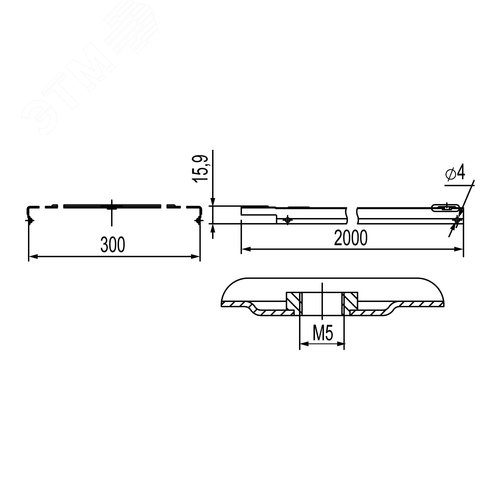

• Типоразмер: Для лотка с шириной основания 300 мм.
• Длина (L): 2000 мм (стандартная мерная длина).
• Материал и покрытие: Сталь с горячим цинкованием. Данный метод нанесения покрытия обеспечивает максимальную коррозионную стойкость как с внешней, так и с внутренней стороны изделия, что продлевает срок службы в различных условиях окружающей среды (включая влажные и агрессивные атмосферы).
• Конструкция заземления: На внутренней поверхности крышки закреплена стальная шина (контактная полоса) с высокой электропроводностью, предназначенная для надежного электрического контакта с ответной частью на боковой стенке лотка.
• Крепление: Монтаж осуществляется с помощью стандартных замковых соединений или винтовых креплений, обеспечивающих надежную фиксацию и электрическую непрерывность.

Область применения

Изделие используется при монтаже кабельных систем в:

• Промышленных зданиях и цехах
• Энергетических объектах и распределительных подстанциях
• Центрах обработки данных (ЦОД)
• Коммерческих и административных зданиях
• Инфраструктурных объектах (вокзалы, аэропорты, метро)

Применение горячеоцинкованных элементов рекомендовано для помещений с повышенной влажностью и для наружных установок.

Нормативная база и соответствие стандартам

Проектирование, монтаж и применение кабельных лотков и их компонентов должны осуществляться в соответствии с действующими нормативными документами Российской Федерации и международными стандартами.

Ключевые документы, регламентирующие требования:

• ГОСТ Р МЭК 61537-2012 "Кабельные системы для прокладки кабелей. Кабельные лестницы и кабельные лотки". Этот национальный стандарт идентичен международному стандарту IEC 61537:2006 и устанавливает требования к конструкции, механическим и электрическим характеристикам, включая требования к системе заземления. Ознакомиться с документом можно на портале технических нормативов.
• СП 76.13330.2016 "Электротехнические устройства" (актуализированная редакция СНиП 3.05.06-85). Свод правил определяет требования к монтажу электротехнических устройств, включая прокладку кабелей в лотках. Текст документа доступен на специализированном ресурсе.
• ПУЭ 7-е издание (Правила устройства электроустановок). Глава 2.1 "Электропроводки" и Глава 3.4 "Кабельные линии напряжением до 220 кВ" регламентируют общие требования к прокладке кабелей, обеспечению механической защиты и заземления. Актуальная редакция ПУЭ представлена онлайн.
• ГОСТ 9.307-89 "ЕСКС. Покрытия горячие цинковые. Общие требования и методы контроля" определяет требования к самому покрытию, его толщине и адгезии. Спецификации покрытия описаны в данном стандарте.

Преимущества горячего цинкования

Использование стали с горячецинковым покрытием для крышки лотка обеспечивает:

• Долговечность: Срок службы покрытия исчисляется десятилетиями даже в неблагоприятных условиях.
• Катодную защиту: Цинк защищает сталь электрохимически, даже в местах срезов и микротрещин.
• Высокую механическую прочность: Слой цинка, образованный в результате диффузии с основным металлом, устойчив к ударам и истиранию.
• Электрическую непрерывность: Покрытие не является изолятором, что важно для контура заземления.

Монтаж и эксплуатация

Установка крышки должна производиться квалифицированным персоналом в соответствии с проектной документацией и инструкциями производителя лотковой системы. Особое внимание следует уделять защелкиванию замков или затяжке крепежа для обеспечения надежного электрического контакта между крышкой и лотком. Непрерывность цепи заземления должна проверяться после монтажа. Эксплуатация возможна в широком диапазоне температур, характерном для горячеоцинкованной стали.

Комплектация и совместимость

Крышка поставляется в стандартной длине 2000 мм и предназначена для использования с кабельными лотками шириной основания 300 мм от различных производителей, при условии соответствия их профиля и системы крепления общеотраслевым стандартам (в соответствии с ГОСТ Р МЭК 61537). Перед заказом рекомендуется уточнить совместимость с конкретной системой лотков.

Использование качественных стандартизированных компонентов, таких как данная крышка, является залогом создания безопасной, надежной и долговечной кабельной инфраструктуры, соответствующей всем требованиям нормативных документов.
