Панель монтажная (220х710х2,5)к ВРУ Unit(Bх800хГ) и ЩО-70 Unit PROxima

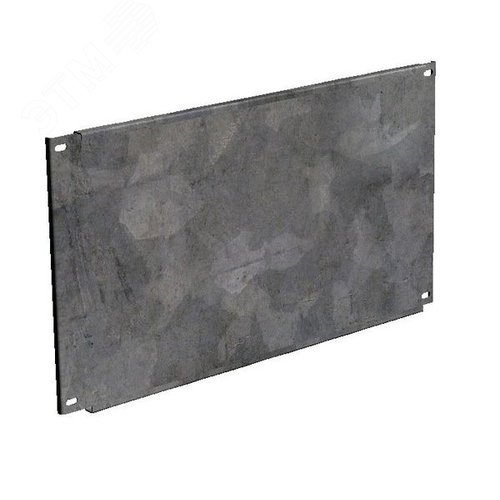

Панель монтажная 220х710х2.5 мм для ВРУ Unit (Bх800хГ) и ЩО-70 Unit PROxima

Монтажная панель с габаритами 220x710x2.5 мм представляет собой универсальный и надежный конструктивный элемент, предназначенный для организации и крепления модульного электрооборудования внутри вводно-распределительных устройств (ВРУ) и щитов освещения. Изделие специально разработано для совместимости с линейкой шкафов ВРУ Unit формата Bх800хГ и ЩО-70 серии Unit PROxima, что обеспечивает идеальную посадку, простоту установки и эстетичный законченный вид электрощитового комплекса.

Назначение и область применения

Панель служит основой для монтажа на DIN-рейку таких устройств, как автоматические выключатели, УЗО, дифференциальные автоматы, контакторы, реле управления и контроля, клеммные колодки и другого модульного оборудования. Ее использование позволяет:

• Создавать типовые и индивидуальные схемы распределения электроэнергии.
• Обеспечивать безопасное и упорядоченное размещение аппаратуры.
• Облегчать монтаж, обслуживание и модернизацию электрощита.
• Повышать электробезопасность за счет надежного крепления токоведущих элементов.

Применяется в жилых, коммерческих, административных и промышленных зданиях для сборки ВРУ, этажных, квартирных и осветительных щитов.

Конструктивные особенности и технические параметры

Панель изготовлена из высококачественной холоднокатаной стали толщиной 2.5 мм, что гарантирует высокую механическую прочность, устойчивость к деформации и вибрации. Стандартные размеры 220 мм (высота) x 710 мм (ширина) оптимизированы для указанных серий шкафов. Поверхность покрыта антикоррозийным грунтом серого цвета (RAL 7035 или аналог), обеспечивающим долговечность и эстетику.

На панель, как правило, устанавливается одна или несколько стандартных DIN-реек типа Ω35 (ТН35) длиной 35 мм на каждый модуль. Монтажные отверстия для крепления самой панели к корпусу шкафа, а также для фиксации оборудования соответствуют типовым схемам, принятым в электротехнической промышленности. Изделие является готовым решением, не требующим дополнительной доработки.

Совместимость и установка

Данная монтажная панель является оригинальным аксессуаром и полностью соответствует посадочным местам и крепежным элементам следующих продуктов:

• ВРУ Unit с габаритной шириной 800 мм и глубиной, соответствующей исполнению "Г" (глубокая).
• Щит освещения ЩО-70 из серии Unit PROxima.

Установка панели осуществляется с помощью винтового крепежа в штатные точки корпуса шкафа. Последующий монтаж модульной аппаратуры на DIN-рейку производится быстро и без применения специального инструмента. Рекомендуется проводить работы в соответствии с проектной документацией и правилами технической эксплуатации.

Нормативная документация и стандарты

Производство и применение монтажных панелей, ВРУ и щитов освещения регламентируется комплексом национальных и межгосударственных стандартов, обеспечивающих безопасность и надежность электроустановок. Ключевые документы:

• ГОСТ 32395-2013 "Щитки распределительные для жилых зданий. Общие технические условия". Этот стандарт определяет требования к конструкции, безопасности и испытаниям распределительных щитов. Актуальную информацию можно найти на официальном сайте Федерального агентства по техническому регулированию и метрологии (Росстандарт).
• ГОСТ IEC 61439-1-2014 "Устройства комплектные низковольтные распределения и управления. Часть 1. Общие требования". Серия стандартов, устанавливающая требования к низковольтным комплектным устройствам (НКУ), к которым относятся ВРУ и ЩО. С текстами стандартов можно ознакомиться через Федеральный фонд стандартов.
• Правила устройства электроустановок (ПУЭ) – основной документ, регламентирующий проектирование и монтаж электроустановок в России. Актуальная редакция утверждается Министерством энергетики РФ. Текст документа доступен на информационных порталах, например, "Межгосударственный стандартизационный портал" (некоммерческий информационный ресурс).
• СП 256.1325800.2016 "Электроустановки жилых и общественных зданий. Правила проектирования и монтажа". Свод правил, конкретизирующий требования для жилого и общественного сектора. Документ доступен на справочно-правовом портале "Техэксперт" или других аналогичных некоммерческих ресурсах нормативной документации.

Преимущества использования

Использование штатной монтажной панели гарантирует:

• Надежность и безопасность: Конструкция рассчитана на механические нагрузки и обеспечивает надежную изоляцию и крепление оборудования.
• Эргономику монтажа: Оптимальное использование пространства шкафа, удобный доступ ко всем аппаратам и клеммам.
• Унификацию: Сокращение времени на проектирование и сборку благодаря точному соответствию габаритам шкафа.
• Качество сборки: Ровная и прочная поверхность панели способствует аккуратному монтажу, что повышает общее качество электрощита.
• Сертификацию конечного изделия: Применение совместимых комплектующих поддерживает соответствие собранного ВРУ или ЩО требованиям заявленных стандартов.

Комплектация и заказ

Панель монтажная поставляется как отдельное изделие. В стандартную комплектацию, как правило, входит сама панель с предустановленными DIN-рейками (уточняйте у поставщика). Для корректного выбора и заказа необходимо указать точную модель и типоразмер шкафа (ВРУ Unit Bх800хГ или ЩО-70 Unit PROxima), а также желаемую комплектацию DIN-рейками. Рекомендуется использовать панель в сочетании с электротехнической аппаратурой, соответствующей требованиям проектной документации и имеющей необходимые сертификаты соответствия.

Перед началом монтажа и эксплуатации электрощитового оборудования необходимо изучить соответствующую нормативную документацию, руководства по эксплуатации на компоненты и соблюдать все правила электробезопасности.
