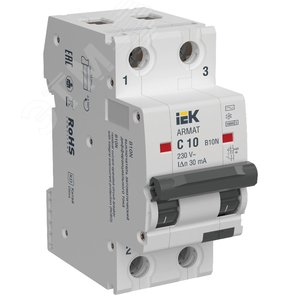

Выключатель автоматический дифференциального тока B10N 2P C10 30мА тип AC

Автоматический выключатель дифференциального тока АВДТ B10N 2P C10 30мА тип AC ARMAT

Автоматический выключатель дифференциального тока (АВДТ) ARMAT серии B10N от компании IEK представляет собой современное комбинированное устройство, обеспечивающее комплексную защиту электрической цепи и людей. Данная модель сочетает в себе функции автоматического выключателя и устройства защитного отключения (УЗО), что делает её универсальным решением для монтажа в распределительных щитах жилых, коммерческих и промышленных объектов.

Ключевые особенности и функции:

• Комбинированная защита: Обеспечивает защиту от сверхтоков (короткого замыкания и перегрузки) и от поражения электрическим током при косвенном прикосновении (вследствие повреждения изоляции).
• Номинальный ток: 10А. Характеристика срабатывания электромагнитного расцепителя — «C», что оптимально для бытовых и коммерческих сетей с умеренными пусковыми токами.
• Дифференциальный ток: 30 мА. Данная величина является безопасной для человека и обеспечивает высокочувствительную защиту от утечки тока.
• Тип дифференциального тока: AC. Устройство реагирует на синусоидальный переменный ток утечки, что является стандартом для защиты розеточных групп, цепей освещения и другого стандартного электрооборудования.
• Двухполюсное исполнение (2P): Обеспечивает одновременное отключение и фазного, и нулевого проводников, что повышает безопасность при проведении работ и исключает возможность поражения током от нулевого провода.
• Степень защиты: IP20 — предназначен для установки в закрытые распределительные щиты, защищающие от случайного прикосновения к токоведущим частям.

Назначение и применение:

АВДТ ARMAT B10N 2P C10 30мА тип AC предназначен для установки в однофазных сетях переменного тока 230В. Он используется для защиты групповых линий, питающих розетки, системы освещения, а также другие электроприемники в квартирах, частных домах, офисах и общественных зданиях. Устройство предотвращает возгорание проводки при повреждении изоляции и возникновении токов утечки, а также защищает людей от поражения электрическим током.

Конструкция и монтаж:

Прибор выполнен в модульном исполнении для установки на стандартную DIN-рейку шириной 35 мм. Ширина модуля составляет 2 стандартных модуля (35 мм). На лицевой панели расположен рычаг управления, индикатор положения контактов («вкл./выкл.») и кнопка «ТЕСТ» для регулярной проверки исправности механизма дифференциальной защиты. Проверку рекомендуется проводить не реже одного раза в месяц.

Соответствие нормативным документам:

Автоматический выключатель дифференциального тока соответствует требованиям основных стандартов и технических регламентов, действующих на территории Российской Федерации и Таможенного союза.

• Технический регламент Таможенного союза ТР ТС 004/2011 «О безопасности низковольтного оборудования» (КонсультантПлюс).
• Технический регламент Таможенного союза ТР ТС 020/2011 «Электромагнитная совместимость технических средств» (КонсультантПлюс).
• Межгосударственный стандарт ГОСТ IEC 61009-1-2020 «Выключатели автоматические, управляемые дифференциальным током, бытовые и аналогичного назначения со встроенной защитой от сверхтоков» (Федеральное агентство по техническому регулированию и метрологии).
• Правила устройства электроустановок (ПУЭ), глава 1.7 «Заземление и защитные меры электробезопасности», глава 7.1 «Электроустановки жилых, общественных, административных и бытовых зданий» (Гарант).

Преимущества:

• Компактность и удобство монтажа.
• Совмещение двух функций в одном аппарате, что экономит место в щите.
• Высокая механическая и электрическая износостойкость.
• Четкое и быстрое срабатывание при возникновении аварийных ситуаций.
• Наличие тестовой кнопки для контроля работоспособности.
• Соответствие современным стандартам безопасности.

Использование АВДТ ARMAT B10N 2P C10 30мА тип AC — это надежный способ обеспечить электробезопасность людей и жилья, соответствующий актуальным требованиям нормативной документации.
