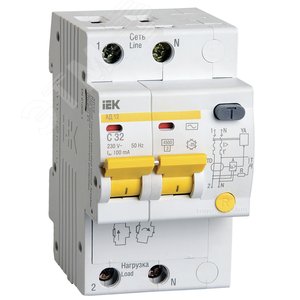

Выключатель автоматический дифференциальный АД-12 2п 32А 100мА С

Артикул: MAD10-2-032-C-100
Бренд: IEK (ИЭК)
950.06 руб.
Под заказ
Срок поставки: 4 дн.
Срок изготовления: 138 дн.
Цена может быть не актуальной

Основные характеристики

Артикул:MAD10-2-032-C-100
Бренд:IEK (ИЭК)
Единица измерения:шт
Тип изделия: Выключатель автоматический дифференциального тока
Количество силовых полюсов: 2
Номинальный ток, А: 32
Характеристика эл.магнитного расцепителя: C
Дифференциальный ток, мА: 100
Тип срабатывания по диф.току: AC

Выключатель автоматический дифференциальный АД-12 2п 32А 100мА С

Выключатель автоматический дифференциальный (дифференциальный автомат) АД-12 представляет собой современное компактное устройство, объединяющее в одном корпусе функции автоматического выключателя и устройства защитного отключения (УЗО). Модель 2п 32А 100мА С предназначена для защиты двухпроводных электрических цепей переменного тока и обеспечивает комплексную безопасность людей и имущества.

Назначение и функции

Устройство выполняет три ключевые защитные функции: 1. Защита от сверхтоков (короткого замыкания и перегрузки) с номинальным током 32А. 2. Защита от поражения электрическим током при возникновении токов утечки (дифференциальных токов) величиной от 100 мА (0,1 А). Данная характеристика соответствует классу «С» по времени срабатывания. 3. Защита от возгорания при повреждении изоляции проводки и возникновении токов утечки, способных привести к пожару.

Область применения

Дифференциальный автомат АД-12 2п 32А 100мА С предназначен для установки в однофазных сетях переменного тока 230 В, 50 Гц. Рекомендуется для использования в качестве вводного устройства защиты для отдельных линий, питающих мощные бытовые приборы, розеточные группы, а также для обеспечения безопасности цепей освещения в жилых, административных и коммерческих помещениях. Устройство с уставкой 100 мА обеспечивает противопожарную защиту и дополнительную защиту от поражения током.

Технические характеристики

  • Тип тока утечки: AC (переменный синусоидальный).
  • Номинальный ток: 32 А.
  • Номинальный отключающий дифференциальный ток (IΔn): 100 мА.
  • Характеристика срабатывания по току перегрузки: C (5–10 In).
  • Количество полюсов: 2 (фаза и нейтраль).
  • Номинальная отключающая способность: 6000 А.
  • Механическая износостойкость: не менее 10 000 циклов Вкл-Выкл.
  • Электрическая износостойкость: не менее 4000 циклов.
  • Температура эксплуатации: от -25°C до +40°C.
  • Степень защиты: IP20 (для установки в распределительные щиты).
  • Способ монтажа: на DIN-рейку 35 мм.

Конструктивные особенности

Аппарат имеет модульное исполнение для удобства монтажа в стандартные распределительные щиты. Оснащен рычагом ручного управления, кнопкой «ТЕСТ» для регулярной проверки исправности механизма дифференциальной защиты и индикаторами положения контактов. При срабатывании по дифференциальному току рычаг управления перемещается в промежуточное положение, что облегчает диагностику причины отключения.

Нормативная документация и стандарты

Производство и параметры выключателя АД-12 соответствуют требованиям основных национальных и международных стандартов:

  • ГОСТ IEC 61009-1-2020 «Выключатели автоматические, управляемые дифференциальным током, бытовые и аналогичного назначения со встроенной защитой от сверхтоков». Актуальную версию можно найти на официальном сайте Федерального агентства по техническому регулированию и метрологии (Росстандарт).
  • ГОСТ Р 51327.1-2010 (ЕН 61009-1:2006) «Выключатели автоматические, управляемые дифференциальным током, бытовые и аналогичного назначения со встроенной защитой от сверхтоков. Часть 1. Общие требования и методы испытаний».
  • Требования Правил устройства электроустановок (ПУЭ), актуальное 8-е издание, особенно главы 1.7 (Заземление и защитные меры электробезопасности) и 4.1 (Защита электрических сетей до 1 кВ). Текст ПУЭ доступен для ознакомления на информационных порталах, например, Техэксперт или других ресурсах нормативной документации.

Принцип работы и безопасность

Внутренний трансформатор тока постоянно сравнивает силу тока в фазном и нулевом проводниках. В исправной цепи эти токи равны. Если возникает утечка на землю (например, при повреждении изоляции или прикосновении человека к токоведущей части), баланс нарушается. При достижении разницы в 100 мА срабатывает высокочувствительное поляризованное реле, которое через механизм свободного расцепления размыкает оба полюса (и фазу, и ноль), полностью отключая защищаемую цепь от сети. Защита от перегрузки и короткого замыкания обеспечивается тепловым и электромагнитным расцепителями.

Рекомендации по выбору и установке

Дифференциальный автомат АД-12 2п 32А 100мА С выбирается для защиты цепей, где требуется повышенный порог чувствительности по току утечки, например, для линий с естественными небольшими утечками (длинные кабели, старые электроприборы). Установка, подключение и ввод в эксплуатацию должны производиться квалифицированным электротехническим персоналом в соответствии с проектом электроснабжения, ПУЭ и инструкцией производителя. Перед первым включением обязательна проверка с помощью кнопки «ТЕСТ».

Преимущества модели

  • Компактность: Двойная функция в одном модуле экономит место в щите.
  • Надежность: Быстрое отключение при аварийных ситуациях.
  • Удобство диагностики: Индикация причины срабатывания (перегрузка/КЗ или утечка).
  • Соответствие стандартам: Гарантирует корректную работу в российских электросетях.
  • Простота монтажа: Стандартное крепление на DIN-рейку.

Использование дифференциального автомата АД-12 является важным шагом для создания безопасной и надежной электрической инфраструктуры в любом помещении.

Тип изделия: Выключатель автоматический дифференциального тока
Количество силовых полюсов: 2
Номинальный ток, А: 32
Характеристика эл.магнитного расцепителя: C
Дифференциальный ток, мА: 100
Тип срабатывания по диф.току: AC
Номинальная отключающая способность, кА (AC) (IEC/EN 60898): 4.5
Номинальное напряжение, В: 230
Количество модулей DIN: 3
Способ монтажа: DIN-рейка
Степень защиты: IP20
Род тока: Переменный (AC)
Климатическое исполнение: УХЛ4
Высота, мм: 94
Исполнение: Стационарное
Масса, кг: 0.36
Нормативный документ: ГОСТ Р 51326.1, ГОСТ Р 51326.2.1, ТУ 3422-033-18461115-2010
Тип монтажной рейки: 35x15, 35x7.5
Диапазон рабочих температур: от -25 до +40
Напряжение, В: 220
Глубина, мм: 72.1
Ширина, мм: 53.4
Рекомендованный проектный ассортимент: Да
Распродажа: str33
Гарантийный срок, мес: 84
Предельная отключающая способность, кA: 4.5
Сфера применения: Промышленное
Максимальное сечение подключаемого кабеля, мм2: 35
Срок службы, лет: 15
