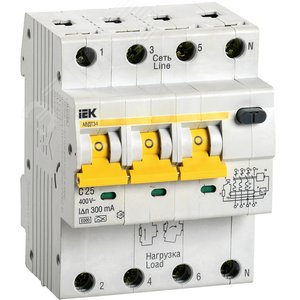

Автоматический выключатель дифференциального тока АВДТ-34 C25 300мА(Электронный)

Автоматический выключатель дифференциального тока АВДТ-34 C25 300мА (Электронный)

Автоматический выключатель дифференциального тока (АВДТ) АВДТ-34 — это современное комбинированное устройство, обеспечивающее комплексную защиту электрической цепи и людей. Оно объединяет в себе функции автоматического выключателя (защита от перегрузок и коротких замыканий) и устройства защитного отключения (УЗО), срабатывающего на дифференциальный ток (утечку).

Назначение и область применения

АВДТ-34 предназначен для эксплуатации в однофазных сетях переменного тока 230 В, 50 Гц. Его основное назначение — предотвращение пожаров, вызванных повреждением изоляции, и защита человека от поражения электрическим током при случайном прикосновении к токоведущим частям или оборудованию, оказавшемуся под напряжением.

Устройство рекомендовано к установке в распределительных щитах жилых, общественных, административных и промышленных зданий. Оно обеспечивает защиту групповых линий, питающих розеточные сети, цепи освещения, а также стационарно установленное оборудование (например, стиральные машины, бойлеры, теплые полы).

Ключевые характеристики и параметры

• Тип дифференциальной защиты: АС (откликается на переменный синусоидальный дифференциальный ток).
• Номинальный отключающий дифференциальный ток (IΔn): 300 мА. Данная уставка обеспечивает в первую очередь противопожарную защиту, эффективно отключая цепь при опасных утечках тока, способных вызвать возгорание.
• Номинальный ток (In): 25 А. Это максимальный ток, который устройство может проводить в продолжительном режиме.
• Характеристика срабатывания электромагнитного расцепителя: «C». Указывает на диапазон срабатывания защиты от короткого замыкания (от 5In до 10In). Характеристика «C» является наиболее распространенной для бытовых и общих сетей, обеспечивая устойчивость к кратковременным пусковым токам (например, от двигателей холодильников, кондиционеров).
• Количество полюсов: 2P (два полюса). Устройство разрывает и фазный, и нулевой провод.
• Тип встроенного модуля дифференциальной защиты: Электронный. Срабатывание происходит с помощью электронной схемы, усиливающей сигнал и управляющей механизмом расцепления. Такие АВДТ компактны и эффективны, но для их работы требуется напряжение питания.
• Номинальная отключающая способность (Icn): 4.5 кА (4500 А). Это максимальный ток короткого замыкания, который выключатель способен отключить без повреждения.
• Механическая износостойкость: Не менее 10 000 циклов «включено-выключено».

Принцип действия и преимущества

Электронный АВДТ непрерывно сравнивает силу тока, протекающего по фазному и нулевому проводникам. В исправной цепи эти токи равны. Если возникает утечка на землю (например, через тело человека или поврежденную изоляцию), баланс нарушается. Электронная схема фиксирует эту разность (дифференциальный ток) и при достижении порога в 300 мА подает сигнал на механизм отключения, который разрывает цепь за доли секунды.

Преимущества электронной конструкции: высокая чувствительность и стабильность параметров, компактные размеры. Комбинированная защита в одном корпусе экономит место в щитке, упрощает монтаж и повышает надежность системы.

Соответствие стандартам и нормам

Производство и параметры автоматических выключателей дифференциального тока в России и странах Таможенного союза регламентируются межгосударственными стандартами. АВДТ-34 соответствует следующим ключевым документам:

• ГОСТ IEC 61009-1-2020 «Выключатели автоматические, управляемые дифференциальным током, бытовые и аналогичного назначения со встроенной защитой от сверхтока. Часть 1. Общие требования». Это основной стандарт, устанавливающий требования к комбинированным устройствам (АВДТ). Ознакомиться с текстом стандарта можно на официальном сайте Федерального информационного фонда стандартов или на портале нормативных документов.
• ГОСТ IEC 60898-1-2020 «Выключатели автоматические для защиты от сверхтоков бытового и аналогичного назначения. Часть 1. Выключатели для переменного тока». Определяет требования к функциям автоматического выключателя. Актуальную редакцию можно найти в Федеральном информационном фонде стандартов.
• Правила устройства электроустановок (ПУЭ), особенно глава 7.1 «Электроустановки жилых, общественных, административных и бытовых зданий». ПУЭ регламентируют обязательность применения УЗО (и, соответственно, АВДТ) для защиты отдельных линий. Текст ПУЭ доступен на специализированных ресурсах, например, PuetoRM.ru.
• Свод правил СП 256.1325800.2016 «Электроустановки жилых и общественных зданий. Правила проектирования и монтажа». Этот документ конкретизирует требования к применению защитных устройств. Официальный текст размещен на портале нормативных документов.

Рекомендации по выбору и монтажу

АВДТ-34 C25 300мА оптимален для защиты цепей, где требуется противопожарная защита и защита от сверхтоков: вводные линии на отдельные помещения (гаражи, мастерские, бани), цепи наружного освещения, розеточные группы в помещениях с повышенной влажностью (при условии дополнительной защиты УЗО на 10-30 мА).

Важно: Монтаж, подключение и проверку работоспособности устройства должен производить квалифицированный электромонтажник в соответствии с проектом электроснабжения и правилами ПУЭ. Перед вводом в эксплуатацию необходимо проверить срабатывание устройства с помощью кнопки «ТЕСТ».

Использование качественных АВДТ, соответствующих действующим стандартам, — это обязательный элемент современной и безопасной электроустановки, обеспечивающий защиту имущества и жизни людей.
