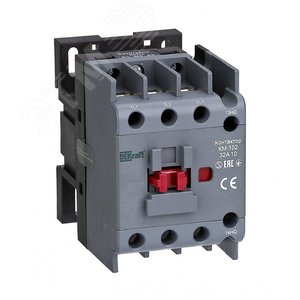

Контактор КМ-102 — это электромагнитный аппарат, предназначенный для дистанционного управления и коммутации силовых электрических цепей переменного тока. Устройство является ключевым элементом в системах автоматизации и защиты электроустановок, обеспечивая надежное выполнение операций включения и отключения нагрузки.
Номинальный ток: 32 А при напряжении до 230 В переменного тока. Эта величина определяет максимальный длительный ток, который могут коммутировать главные контакты без перегрева.
Номинальное напряжение катушки управления: 230 В переменного тока (AC). Существуют модификации для других напряжений, что позволяет интегрировать контактор в различные схемы управления.
Категории применения по ГОСТ Р 50030.4.1 (МЭК 60947-4-1):
- AC3: Пуск и отключение асинхронных электродвигателей с короткозамкнутым ротором во время вращения. Стандартный режим для двигателей вентиляторов, насосов, компрессоров.
- AC4: Тяжелый режим, включающий пуск, торможение противотоком и толчковый режим асинхронных электродвигателей. Применяется в подъемных механизмах, станках.
Конфигурация контактов: 1 нормально разомкнутый (1НО/NO) + 1 нормально замкнутый (1НЗ/NC). Такая комбинация силовых контактов позволяет гибко строить схемы управления и блокировок.
Механическая износостойкость: Не менее 10 миллионов циклов включения-отключения.
Электрическая износостойкость: Зависит от категории применения, составляет сотни тысяч циклов при номинальной нагрузке.
Степень защиты: Обычно IP00 (открытое исполнение), при установке в щит или шкаф степень защиты определяется корпусом.
Климатическое исполнение и категория размещения: Соответствует стандартам для эксплуатации в умеренном климате (У3).
Контактор состоит из электромагнитной системы (катушка, сердечник, якорь), силовых контактов с дугогасительными камерами и вспомогательных контактов. При подаче напряжения на катушку создается магнитное поле, которое притягивает якорь. Якорь механически связан с подвижными контактами, которые замыкаются с неподвижными, подключая нагрузку. Нормально замкнутый контакт при этом размыкается. При снятии напряжения с катушки возвратная пружина обеспечивает размыкание главной цепи.
Контактор КМ-102 на 32А широко используется в промышленности и инфраструктуре:
- Управление асинхронными электродвигателями (насосы, вентиляторы, компрессоры, транспортеры).
- Коммутация цепей освещения, систем вентиляции и кондиционирования.
- Ввод резервного питания (АВР).
- В составе пуско-защитной аппаратуры (в паре с тепловыми реле).
- Автоматизация технологических процессов в качестве силового исполнительного элемента.
Производство, испытания и параметры контакторов регламентируются следующими основными документами, с которыми можно ознакомиться на официальных ресурсах по стандартизации:
1. ГОСТ Р 50030.4.1-2012 (МЭК 60947-4-1:2009) "Аппаратура распределения и управления низковольтная. Часть 4-1. Контакторы и пускатели. Электромеханические контакторы и пускатели двигателей". Это основной национальный стандарт, определяющий требования безопасности, классификацию, характеристики и методы испытаний.
Информационный ресурс: Федеральное агентство по техническому регулированию и метрологии (Росстандарт) — официальный источник для ознакомления с актуальными версиями ГОСТ.
2. Межгосударственный стандарт ГОСТ 30011.4.1 (на основе МЭК 60947-4-1). Действует в ряде стран СНГ.
3. Международный стандарт IEC 60947-4-1 "Low-voltage switchgear and controlgear – Part 4-1: Contactors and motor-starters – Electromechanical contactors and motor-starters".
Информационный ресурс: International Electrotechnical Commission (IEC) — международная организация, разрабатывающая и публикующая стандарты.
4. Правила устройства электроустановок (ПУЭ) — документ, регламентирующий монтаж и применение электрооборудования, включая контакторы, на территории РФ.
Информационный ресурс: Информационно-правовые порталы (для ознакомления с актуальными редакциями).
- Высокая коммутационная способность: Надежная работа в тяжелых режимах, включая пусковые токи двигателей.
- Долговечность: Большой ресурс механических и электрических циклов.
- Универсальность: Наличие как NO, так и NC контакта расширяет возможности проектирования схем.
- Ремонтопригодность: Возможность замены катушки, контактной группы и дугогасительных камер.
- Совместимость: Стандартные крепежные и присоединительные размеры, возможность установки дополнительных аксессуаров (тепловые реле, приставки).
Монтаж, подключение и обслуживание должны производиться квалифицированным персоналом в соответствии с ПУЭ и инструкцией производителя. Необходимо обеспечить:
- Защиту от случайного прикосновения к токоведущим частям.
- Надежное крепление на монтажную панель.
- Правильный выбор сечения подключаемых проводов и надежность контактных соединений.
- Защиту силовых цепей автоматическими выключателями с соответствующими характеристиками.
- Защиту цепи управления предохранителями или автоматическим выключателем.
- Регулярную проверку состояния контактов и чистоту поверхности аппарата.
Использование контактора с параметрами, превышающими указанные в техническом паспорте, может привести к его преждевременному выходу из строя, возгоранию или отказу системы управления.
