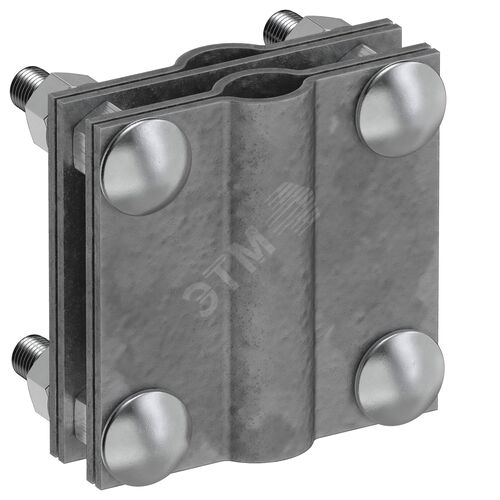

Зажим заземления с разделителем крестообразный стержень-полоса/пруток оцинкованная сталь TD

Зажим заземления крестообразный стержень-полоса/пруток оцинкованный TD

Крестообразный зажим марки TD предназначен для надежного и долговечного соединения элементов заземляющего устройства — вертикального стержня (электрода) с горизонтальным проводником (полосой или круглым прутком). Изделие является ключевым компонентом для создания ответвительных соединений в контуре заземления, обеспечивая постоянный электрический контакт и механическую фиксацию.

Конструкция и материалы

Зажим изготовлен из высокопрочной конструкционной стали с цинковым покрытием методом горячего цинкования. Это обеспечивает превосходную коррозионную стойкость в различных грунтах и агрессивных средах, значительно увеличивая срок службы всего заземляющего устройства. Конструкция зажима включает:

• Литое оцинкованное тело крестообразной формы с четырьмя точками крепления.
• Две пары зажимных болтов из оцинкованной стали (обычно M10 или M12) с гайками и шайбами.
• Усиленные прижимные пластины (плашки), оптимизированные под форму зажимаемого проводника (полоса или пруток).

Крестообразная форма позволяет выполнять ответвление от основного горизонтального заземлителя (полосы) к вертикальному стержню без необходимости его разрезания, что сохраняет целостность и проводимость магистрали.

Назначение и область применения

Зажим используется в монтаже контуров защитного и рабочего заземления для:

• Жилых, коммерческих и промышленных зданий.
• Электроустановок и подстанций.
• Телекоммуникационного оборудования и вышек сотовой связи.
• Молниезащитных систем (в качестве соединителя элементов токоотводов с заземлителем).
• Устройства заземления для газопроводов и других инженерных сетей в соответствии с требованиями ПУЭ.

Технические характеристики и преимущества

• Тип соединения: Крестообразное "стержень-полоса" или "стержень-пруток".
• Диаметр зажимаемого стержня: До 20 мм (типовые значения: 14, 16, 18 мм).
• Сечение зажимаемой полосы: До 40x4 мм или 30x5 мм.
• Диаметр зажимаемого круглого проводника (прутка): До 10-12 мм.
• Климатическое исполнение: Подходит для эксплуатации в широком диапазоне температур и влажности.
• Коррозионная стойкость: Горячее цинкование обеспечивает защиту согласно ГОСТ 9.307-89.
• Механическая прочность: Рассчитан на длительное механическое воздействие и давление в грунте.
• Электропроводность: Обеспечивает стабильное переходное сопротивление в месте соединения.

Ключевые преимущества: Упрощение монтажа, отсутствие необходимости в сварке, возможность визуального контроля и ревизии соединения, многократный монтаж/демонтаж, полное соответствие требованиям электро- и пожаробезопасности.

Нормативная база и стандарты

Производство и применение зажимов заземления регламентируется следующими основными документами:

• Правила устройства электроустановок (ПУЭ), Глава 1.7 "Заземление и защитные меры электробезопасности" — основной документ, определяющий требования к устройствам заземления в РФ. Актуальная редакция утверждается Министерством энергетики РФ. Подробности можно изучить на официальном портале КонсультантПлюс или Гарант.
• ГОСТ Р 50571.5.54-2013 (МЭК 60364-5-54:2011) "Электроустановки низковольтные. Часть 5-54. Выбор и монтаж электрооборудования. Заземляющие устройства, защитные проводники и защитные проводники уравнивания потенциалов" — устанавливает требования к заземляющим проводникам и соединениям. Текст стандарта доступен на сайте Фундаментальные стандарты или Федерального агентства по техническому регулированию и метрологии (Росстандарт).
• СО 153-34.21.122-2003 "Инструкция по устройству молниезащиты зданий, сооружений и промышленных коммуникаций" — содержит требования к соединениям элементов молниезащиты и заземления. Документ доступен для ознакомления на правовых порталах.
• ГОСТ 9.307-89 "Единая система защиты от коррозии и старения. Покрытия цинковые горячие. Общие требования и методы контроля" — регламентирует качество цинкового покрытия, обеспечивающего долговечность зажима.

Важно: При проектировании и монтаже заземляющих устройств необходимо руководствоваться актуальными редакциями указанных документов, утвержденными уполномоченными органами.

Инструкция по монтажу (общие принципы)

1. Подготовьте соединяемые элементы: вертикальный стержень и горизонтальную полосу/пруток. Убедитесь в отсутствии сильной коррозии, окалины или грязи в местах контакта.
2. Расположите зажим TD в точке соединения. Установите стержень в соответствующее гнездо зажима, а полосу или пруток — в перпендикулярный паз.
3. Установите прижимные пластины (плашки) на проводники со стороны болтов.
4. Поочередно и равномерно затяните все зажимные болты с рекомендуемым моментом затяжки (уточняется в технической документации на изделие, обычно 25-40 Н·м). Это обеспечивает необходимое контактное давление и низкое переходное сопротивление.
5. После монтажа рекомендуется, если это возможно, обработать место соединения антикоррозионной смазкой для дополнительной защиты от окисления.
6. Соединение не требует обслуживания, но подлежит периодической проверке в рамках плановых осмотров контура заземления.

Внимание: Данное описание является общим. Перед применением конкретной модели зажима необходимо ознакомиться с его паспортом и техническими условиями (ТУ) производителя.
