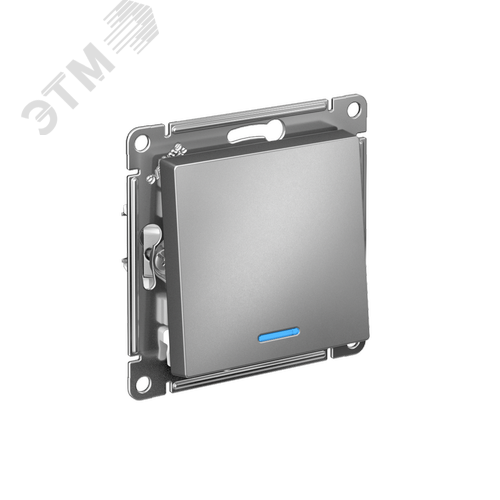

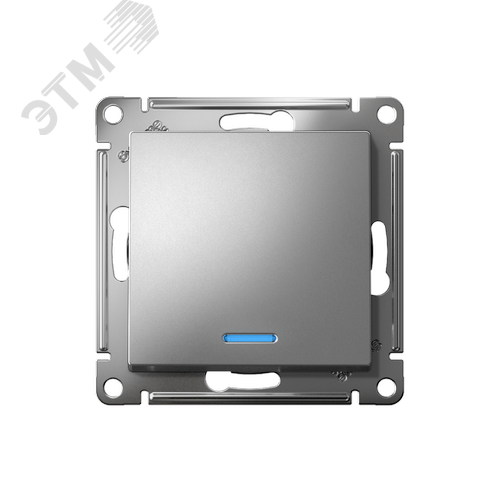

ATLASDESIGN 1-клавишный переключатель с подсветкой: Надежность и функциональность в современном дизайне
Переключатель одноклавишный ATLASDESIGN с индикаторной подсветкой — это идеальное решение для организации управления освещением из двух точек по схеме «проходной переключатель» (схема 6а). Модель сочетает в себе передовые технические характеристики, удобство монтажа и эргономичный дизайн, отвечающий современным эстетическим стандартам.
Конструктивные особенности и технические параметры
Изделие предназначено для коммутации электрических цепей переменного тока в стационарных осветительных установках. Ключевые технические характеристики обеспечивают долговечную и безопасную эксплуатацию:
- Номинальный ток: 10А (Ампер).
- Номинальное напряжение: 250 Вольт (~50 Герц).
- Тип схемы подключения: 6а (проходной переключатель).
- Степень защиты по корпусу: IP20 (предназначен для использования внутри сухих помещений).
- Материал лицевой панели и клавиши: Высококачественный термостойкий пластик.
- Материал суппорта (основания): Оцинкованная сталь, обеспечивающая повышенную механическую прочность и надежное крепление в монтажной коробке.

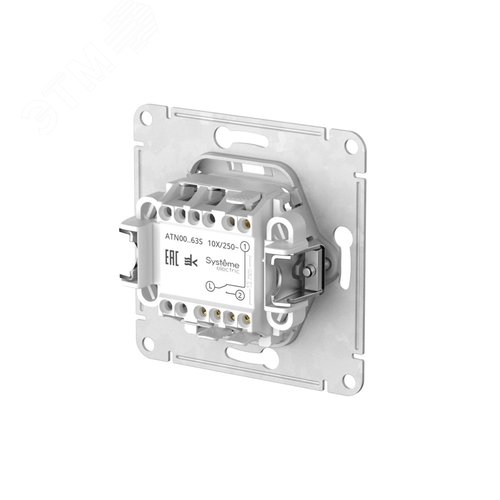

Преимущества быстрозажимных клемм
Модель оснащена современными быстрозажимными (пружинными) клеммами, которые существенно упрощают и ускоряют процесс монтажа и обслуживания:
- Не требуют использования дополнительного инструмента (отвертки) для фиксации проводника.
- Обеспечивают надежный, виброустойчивый контакт за счет постоянного давления пружины.
- Предназначены для подключения как жестких (одножильных), так и гибких (многожильных) проводов, как правило, сечением до 2.5 мм².
Функциональность подсветки
Встроенный световой индикатор (неоновая лампа или светодиод) выполняет практическую и эстетическую функцию:
- Обеспечивает удобное визуальное обнаружение выключателя в полной темноте.
- Служит индикатором цепи: в некоторых схемах подключения может сигнализировать о включенном состоянии освещения.
- Потребляет минимальное количество энергии и имеет длительный срок службы.
Область применения и монтаж
Переключатель предназначен для управления освещением из двух разных мест, например, в длинных коридорах, лестничных пролетах, спальнях (у входа и у кровати), больших проходных комнатах. Стальной суппорт с системой крепления на распорных лапках и винтах гарантирует жесткую, без перекосов, установку в стандартную монтажную коробку глубиной не менее 40 мм (европейского стандарта). Лицевая панель крепится с помощью защелок или декоративного винта.
Соответствие нормативной документации и стандартам безопасности
Вся электроустановочная продукция, включая переключатели, должна соответствовать строгим требованиям безопасности. Рекомендуется ознакомиться с актуальными нормативными документами, регламентирующими классификацию, технические требования и методы испытаний низковольтного коммутационного оборудования.
Основные стандарты и источники информации:
- ГОСТ Р 51324.2.1-2012 (МЭК 60669-2-1:2009) "Выключатели для стационарных электропроводок бытового и аналогичного назначения. Часть 2-1. Дополнительные требования к выключателям для скрытой установки и методы испытаний". Этот документ устанавливает требования безопасности и эксплуатационные нормы. Актуальную версию можно найти на ресурсах, предоставляющих доступ к нормативно-технической документации, например, на официальном сайте Федерального агентства по техническому регулированию и метрологии (Росстандарт).
- Правила Устройства Электроустановок (ПУЭ) — основной руководящий документ для проектирования и монтажа электропроводок в России. Актуальные редакции правил публикуются на специализированных порталах, посвященных электротехнической тематике, и в информационных системах, таких как КонсультантПлюс.
- Общие принципы электробезопасности и требования к электроустановочным изделиям также изложены в серии стандартов МЭК 60669 (International Electrotechnical Commission). С ними можно ознакомиться на некоммерческих ресурсах, посвященных стандартизации.
Гарантии и рекомендации
Использование переключателя ATLASDESIGN с прочным стальным основанием и быстрозажимными клеммами гарантирует долговечность контакта и устойчивость к механическим нагрузкам. Для обеспечения безопасности и сохранения гарантийных обязательств монтаж должен производиться квалифицированным специалистом с соблюдением всех требований ПУЭ и проекта электроснабжения. Перед началом любых электромонтажных работ необходимо отключать напряжение в соответствующей цепи.
Выбирая данный переключатель, вы получаете надежный, соответствующий современным стандартам прибор для организации удобного и безопасного управления освещением в вашем помещении.
Количество клавиш:
1 шт.
Количество полюсов:
1 шт.
Номинальный ток:
10 А
Номинальное напряжение:
250 В
Максимальный ток подсветки:
0.01 А
Диаметр монтажного отверстия:
67 мм
Глубина установки:
40 мм
Сечение подключаемого провода:
1.5-2.5 мм²
Длина провода для подключения:
10 мм
Толщина стенки для монтажа:
1-2.5 мм
Рабочая температура:
-5...+40 °C
Степень защиты:
20 IP
Мощность нагрузки:
2.3 кВт
Напряжение подсветки:
220 В
Мощность лампы подсветки:
0.1 Вт
Вес:
65 г
Габаритные размеры:
86x86 мм
Срок службы:
10 лет
Механическая износостойкость:
40000 циклов
Электрическая износостойкость:
10000 циклов
