Трансформатор тока измерительный ТТН 40/300/5- 5VA/0,5S-Р TDM

Трансформатор тока измерительный ТТН 40/300/5- 5VA/0,5S-Р TDM

Назначение и область применения

Трансформатор тока измерительный ТТН 40/300/5 предназначен для безопасного измерения переменного тока промышленной частоты в электрических цепях и преобразования первичного тока до стандартного вторичного значения, удобного для измерения стандартными приборами, а также для передачи сигнала измерительной информации на устройства защиты, управления и учета. Устройство обеспечивает гальваническую развязку между силовой цепью высокого напряжения и измерительными цепями, что гарантирует безопасность персонала и оборудования.

Трансформатор находит широкое применение в комплектных распределительных устройствах (КРУ, КСО), вводах на напряжение до 10-35 кВ, в схемах коммерческого и технического учета электроэнергии, в системах релейной защиты и автоматики на промышленных предприятиях, объектах энергетики, в строительстве и инфраструктуре.

Конструктивные особенности и исполнение

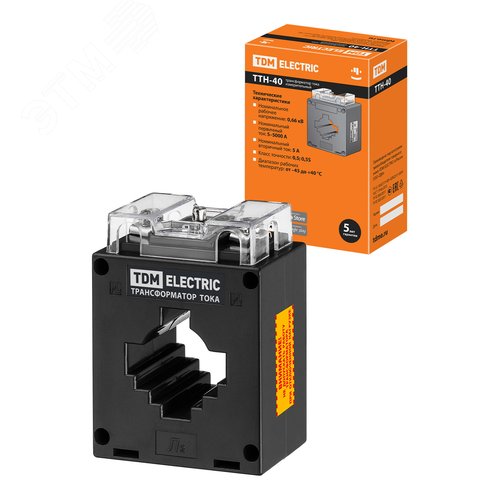

Модель ТТН 40/300/5- 5VA/0,5S-Р представляет собой трансформатор тока тороидального (кольцевого) типа. Корпус выполнен из литьевого компаунда, обладающего высокой механической прочностью, стойкостью к воздействию окружающей среды и отличными изоляционными свойствами. Кольцевая форма (тип "бублик") позволяет легко осуществлять монтаж, пропуская через окно шину или кабель первичной цепи. Исполнение "Р" указывает на наличие встроенного резистора для поглощения энергии переходных процессов, что повышает стабильность работы подключенной электронной аппаратуры.

Основные технические характеристики

• Номинальное первичное напряжение: До 10 кВ (класс изоляции).
• Номинальный первичный ток (I1н): 300 А. Указывает на величину тока в контролируемой цепи, при которой трансформатор работает в номинальном режиме.
• Номинальный вторичный ток (I2н): 5 А. Стандартный выходной сигнал для подключения амперметров, счетчиков, реле и других устройств.
• Диаметр монтажного отверстия (окна): 40 мм. Позволяет пропускать шину или изолированный кабель соответствующего сечения.
• Номинальная нагрузка вторичной обмотки: 5 ВА (Вольт-Ампер). Определяет максимальную полную мощность, которую можно подключить к вторичной цепи (суммарное потребление всех измерительных приборов и реле) без превышения допустимой погрешности.
• Класс точности: 0,5S. Высокий класс точности, особенно в диапазоне от 1% до 120% от номинального тока, что критически важно для точного коммерческого учета электроэнергии. Класс "S" регламентирует повышенные требования к точности при малых нагрузках.
• Номинальная предельная кратность: Определяется конструкцией, обеспечивает работу в режимах, близких к короткому замыканию в первичной цепи.
• Климатическое исполнение и категория размещения: У3 (для эксплуатации в умеренном климате в закрытых помещениях без регулирования условий).
• Степень защиты: IP20 (защита от проникновения твердых предметов размером более 12,5 мм).

Преимущества модели

• Высокая точность измерений: Класс 0,5S гарантирует минимальную погрешность в широком диапазоне токов, что соответствует требованиям к приборам учета.
• Надежность и долговечность: Литой корпус из компаунда обеспечивает отличную изоляцию, устойчивость к влаге, пыли, вибрации и агрессивным средам.
• Удобство монтажа: Кольцевая конструкция позволяет устанавливать трансформатор без разрыва основного токопровода, что сокращает время монтажа и повышает безопасность работ.
• Наличие резистора (исполнение "Р"): Стабилизирует работу при подключении к электронным счетчикам и микропроцессорным устройствам защиты, предотвращая их повреждение.
• Соответствие стандартам: Изготовлен в соответствии с действующими национальными и межгосударственными стандартами.

Нормативная документация и стандарты

Производство и технические параметры трансформатора тока ТТН 40/300/5- 5VA/0,5S-Р TDM регламентируются следующими основными документами:

• ГОСТ 7746-2015 "Трансформаторы тока. Общие технические условия". Это основной стандарт, определяющий классификацию, общие требования к конструкции, испытаниям, маркировке и безопасности. Актуальную редакцию можно найти на официальном сайте Технического комитета по стандартизации или на портале Федерального агентства по техническому регулированию и метрологии (Росстандарт).
• ГОСТ Р 31819.1-2012 (МЭК 61869-1:2007) "Трансформаторы измерительные. Часть 1. Общие требования". Этот стандарт гармонизирован с международными нормами и устанавливает общие требования к измерительным трансформаторам.
• ГОСТ Р 31819.2-2012 (МЭК 61869-2:2012) "Трансформаторы измерительные. Часть 2. Дополнительные требования к трансформаторам тока". Документ детализирует требования конкретно к трансформаторам тока.
• Правила устройства электроустановок (ПУЭ), особенно главы 1.5, 3.4, регламентирующие учет электроэнергии и выбор измерительных трансформаторов. Текст ПУЭ доступен на информационных порталах, посвященных электротехнике, например, в специализированных библиотеках нормативной документации.

Подключение и эксплуатация

Монтаж и ввод в эксплуатацию должны производиться квалифицированным электротехническим персоналом в соответствии с "Правилами технической эксплуатации электроустановок потребителей" (ПТЭЭП) и проектной документацией. Вторичная обмотка трансформатора тока при работе обязательно должна быть замкнута на нагрузку или закорочена. Запрещается работать при разомкнутой вторичной цепи из-за риска возникновения опасного высокого напряжения на выводах и повреждения изоляции. Для обеспечения безопасности и точности измерений необходимо соблюдать полярность подключения (маркировка Л1 и Л2 – первичная цепь, И1 и И2 – вторичная цепь).

Комплектация и сертификация

Трансформатор поставляется в индивидуальной упаковке с паспортом и руководством по эксплуатации, содержащим гарантийные обязательства. Изделие соответствует требованиям Технических регламентов Таможенного союза (ТР ТС 004/2011 "О безопасности низковольтного оборудования" и ТР ТС 020/2011 "Электромагнитная совместимость технических средств").
