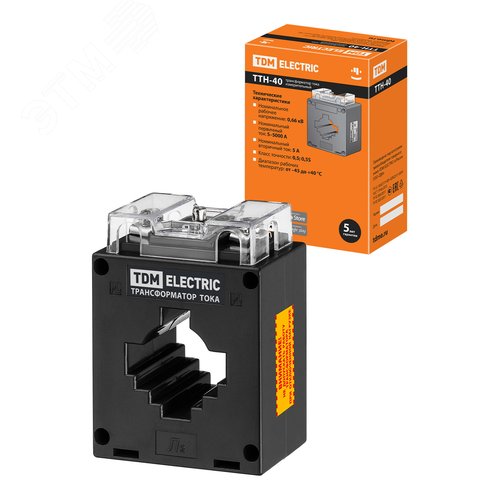

Трансформатор тока ТТН 40/600/5- 5VA/0,5S-Р от производителя TDM Electric предназначен для безопасного измерения переменного тока в высоковольтных цепях и преобразования первичного тока до стандартного вторичного значения, удобного для подключения измерительных приборов, устройств учета электроэнергии и систем релейной защиты. Прибор обеспечивает гальваническую развязку между силовой цепью и цепями измерения, что гарантирует безопасность обслуживающего персонала.
Трансформатор используется в составе коммерческого и технического учета электроэнергии, в системах автоматического управления, контроля и защиты на промышленных предприятиях, в распределительных устройствах (РУ) подстанций, в главных распределительных щитах (ГРЩ) и вводно-распределительных устройствах (ВРУ) напряжением до 0,66 кВ. Он соответствует требованиям для применения в сетях с изолированной нейтралью.
Номинальный первичный ток (I1н): 600 А.
Номинальный вторичный ток (I2н): 5 А.
Номинальное напряжение: 0,66 кВ.
Номинальная нагрузка (мощность): 5 ВА.
Класс точности: 0,5S – высокий класс точности, особенно важный для коммерческого учета электроэнергии, обеспечивающий минимальную погрешность в широком диапазоне нагрузок.
Номинальная частота: 50 Гц.
Исполнение: Проходной тип (шинный). Монтаж осуществляется путем пропускания через окно токопроводящей шины или кабеля с номинальным током до 600 А. Конструкция включает литой корпус из негорючего компаунда, обеспечивающий высокую механическую прочность и устойчивость к воздействию окружающей среды.
Климатическое исполнение: УХЛ3 по ГОСТ 15150-69 для эксплуатации в умеренном и холодном макроклимате.
• Высокая точность измерений: Класс точности 0,5S гарантирует минимальную погрешность (±0,5% в установленном диапазоне), что соответствует требованиям для приборов коммерческого учета согласно ГОСТ 31819.21-2012 (МЭК 61869-1:2007) и ГОСТ 7746-2015.
• Надежность и долговечность: Литая конструкция защищает внутренние элементы от влаги, пыли и механических повреждений.
• Широкий температурный диапазон: Стабильная работа в условиях от -45°C до +50°C.
• Безопасность: Полная гальваническая развязка цепей, вторичная обмотка должна быть заземлена для защиты от пробоя изоляции.
• Удобство монтажа: Проходная конструкция упрощает установку без необходимости разрыва шины.
Изготовление, испытания и технические параметры трансформатора соответствуют следующим основным стандартам:
• ГОСТ 7746-2015 "Трансформаторы тока. Общие технические условия". Это основной стандарт, регламентирующий требования к трансформаторам тока.
• ГОСТ 31819.21-2012 (МЭК 61869-1:2007) "Аппаратура для измерения электрической энергии переменного тока. Общие требования. Испытания и условия испытаний".
• ГОСТ 15150-69 "Исполнение для различных климатических районов".
• Правила устройства электроустановок (ПУЭ), главы 1.5, 3.4 – в части требований к учету электроэнергии и установке измерительных трансформаторов.
Трансформатор поставляется в индивидуальной упаковке с паспортом и руководством по эксплуатации, содержащим схему подключения. Монтаж должен выполняться квалифицированным персоналом с соблюдением правил электробезопасности (ПТЭЭП, ПУЭ). Вторичные цепи трансформатора тока при работе не должны быть разомкнуты, так как это приводит к появлению высокого напряжения на зажимах и опасно для оборудования и персонала.
Продукция соответствует требованиям Технических регламентов Таможенного союза (ТР ТС 004/2011 "О безопасности низковольтного оборудования", ТР ТС 020/2011 "Электромагнитная совместимость"). Гарантийный срок эксплуатации – 5 лет с даты ввода в эксплуатацию, но не более 7 лет с даты изготовления при соблюдении условий хранения, транспортировки и монтажа, указанных в руководстве.
