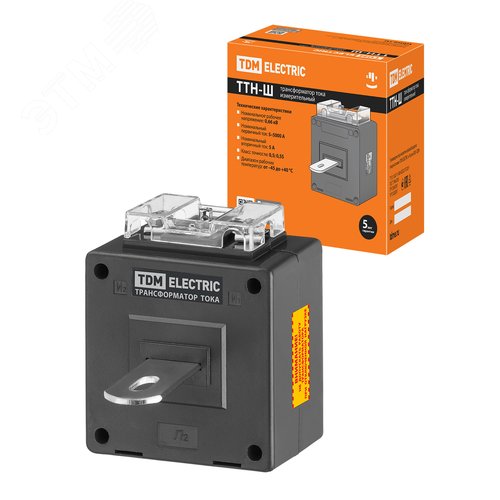

Трансформатор тока ТТН-Ш 250/5- 5VA/0,5S-Р от TDM (ТДМ Электрик) представляет собой современное, надежное устройство, предназначенное для безопасного измерения переменного тока в сетях промышленной частоты 50 Гц. Его основная функция – преобразование первичного тока высокого значения во вторичный ток стандартного номинала (5 А), что позволяет подключать измерительные приборы, устройства защиты, учета и автоматики, обеспечивая гальваническую развязку от цепи высокого напряжения.
Трансформатор предназначен для установки в электрических сетях напряжением до 0,66 кВ. Он широко используется в составе коммерческого и технического учета электроэнергии, в системах автоматизированного контроля и управления (АСКУЭ), для питания токовых цепей измерительных приборов (амперметров, ваттметров, счетчиков) и реле защиты. Модель ТТН-Ш с номинальным первичным током 250 А и вторичным 5 А оптимально подходит для вводных распределительных устройств зданий, промышленных цехов, трансформаторных подстанций (ТП) и других объектов, где необходим точный контроль токовой нагрузки.
Трансформатор имеет литой корпус из негорючего компаунда, обеспечивающий высокую механическую прочность, влагостойкость и надежную изоляцию. Шинная конструкция (проходного типа) предполагает наличие монтажного окна, через которое пропускается первичная шина. Вторичные выводы выполняются под винтовое соединение, что обеспечивает надежный контакт. Компактные габариты и удобная форма корпуса облегчают размещение в ограниченном пространстве распределительного устройства.
При выборе, установке и эксплуатации трансформаторов тока необходимо руководствоваться действующими нормативными документами, такими как:
ГОСТ 7746-2015 – основной стандарт на измерительные трансформаторы тока.
ГОСТ 15150-69 – определяет условия эксплуатации в зависимости от климата.
Правила устройства электроустановок (ПУЭ) – регламентируют правила монтажа электрооборудования, включая трансформаторы тока.
Федеральный закон № 261-ФЗ "Об энергосбережении..." – устанавливает требования к учету энергоресурсов.
ТТН-Ш 250/5 предназначен для стационарной установки внутри помещений в закрытых распределительных устройствах (щитах, шкафах) на вертикальных или горизонтальных шинах. Монтаж должен производиться квалифицированным персоналом с соблюдением требований ПУЭ и проектной документации. Важно обеспечить правильную ориентацию трансформатора, надежный контакт первичной шины, а также целостность и правильное соединение вторичных цепей. Вторичная обмотка при работе должна быть всегда замкнута на нагрузку или закорочена, чтобы избежать возникновения опасного высокого напряжения.
Использование трансформатора тока ТТН-Ш 250/5- 5VA/0,5S-Р TDM обеспечивает точность, надежность и безопасность при построении систем измерения, учета и контроля электроэнергии на промышленных и коммерческих объектах.
