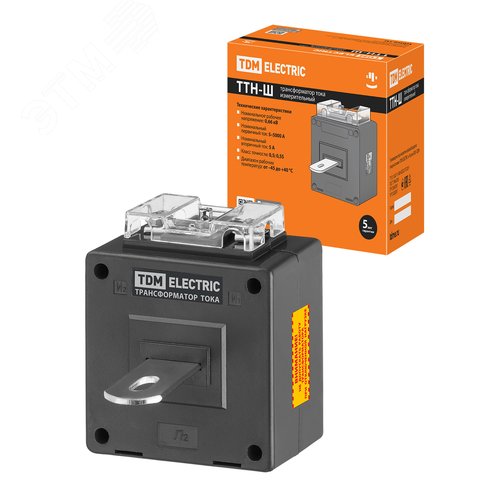

Трансформатор тока измерительный ТТН-Ш 300/5- 5VA/0,5S-Р TDM

Трансформатор тока измерительный ТТН-Ш 300/5- 5VA/0,5S-Р TDM

Трансформатор тока ТТН-Ш 300/5- 5VA/0,5S-Р от TDM представляет собой современное, надежное устройство, предназначенное для точного преобразования и измерения переменного тока в силовых электроустановках. Его основная функция – безопасное снижение первичного тока до стандартизированных вторичных значений, что позволяет проводить измерения, учет электроэнергии, защиту и контроль оборудования без непосредственного подключения измерительных приборов к высоковольтным цепям.

Назначение и область применения

Трансформатор предназначен для работы в составе коммерческих и технических систем учета электроэнергии, в устройствах релейной защиты и автоматики, а также для проведения измерений в информационно-измерительных системах. Устанавливается в электроустановках переменного тока частотой 50 Гц на номинальное напряжение до 0,66 кВ. Тип исполнения «Ш» (шинный) позволяет осуществлять монтаж непосредственно на токоведущую шину, что делает его идеальным решением для ячеек распределительных устройств (РУ), комплектных трансформаторных подстанций (КТП), вводно-распределительных устройств (ВРУ) и главных распределительных щитов (ГРЩ).

Ключевые технические характеристики

• Номинальный первичный ток (I_1н): 300 А.
• Номинальный вторичный ток (I_2н): 5 А – стандартный выходной сигнал для подключения к счетчикам, амперметрам и реле.
• Номинальная нагрузка вторичной обмотки: 5 ВА (Вольт-Ампер). Указывает на максимальную полную мощность, которую можно подключить к вторичной цепи без превышения погрешности.
• Класс точности: 0,5S. Высокий класс точности, особенно в диапазоне от 1% до 120% от номинального тока, что критически важно для коммерческого учета электроэнергии в соответствии с требованиями законодательства. Класс «S» гарантирует повышенную точность при малых нагрузках.
• Исполнение: Шинный (ТТН-Ш). Конструкция предусматривает крепление на шину прямоугольного сечения.
• Климатическое исполнение: УХЛ3 (для эксплуатации в макроклиматических районах с умеренным и холодным климатом).
• Степень защиты: IP20 (защита от прикосновения пальцами и от проникновения твердых предметов диаметром более 12,5 мм).

Конструктивные особенности

Устройство имеет литой корпус из негорючего компаунда, обеспечивающий высокую механическую прочность, влагостойкость и защиту внутренних элементов от воздействия окружающей среды. Конструкция включает окно для пропуска шины, что обеспечивает простой и быстрый монтаж без разрыва токоведущей цепи. Клеммная колодка для подключения вторичных цепей четко маркирована и обеспечивает надежный контакт.

Соответствие нормативной документации

Трансформатор тока ТТН-Ш 300/5 изготавливается в полном соответствии с требованиями межгосударственных и национальных стандартов, что гарантирует его безопасность, надежность и точность измерений. Основные регулирующие документы:

• ГОСТ 7746-2015 «Трансформаторы тока. Общие технические условия». Это основной стандарт, устанавливающий классификацию, общие технические требования, условия испытаний, требования безопасности и методы контроля для трансформаторов тока. Ознакомиться с актуальной версией стандарта можно на официальном сайте Росстандарта или на портале нормативных документов.
• ГОСТ Р 31819.1-2012 (МЭК 61869-1:2007) «Трансформаторы измерительные. Часть 1. Общие требования». Этот стандарт гармонизирован с международными нормами и определяет общие принципы для всех типов измерительных трансформаторов.
• Требования ПУЭ (Правила устройства электроустановок), особенно главы 1.5 и 3.4, регламентирующие учет электроэнергии и установку измерительных трансформаторов. Актуальные редакции правил публикуются на специализированных ресурсах, например, на Техэксперт или иных информационно-правовых порталах.
• Для целей коммерческого учета необходимо руководствоваться требованиями Федерального закона № 261-ФЗ «Об энергосбережении...» и приказами Минпромторга, утверждающими требования к приборам учета. Информация доступна на Официальном интернет-портале правовой информации.

Преимущества модели

• Высокая точность (класс 0,5S): Обеспечивает минимальную погрешность в широком диапазоне токов, что необходимо для точного финансового расчета.
• Надежность и долговечность: Литой корпус и качественные материалы обеспечивают стабильную работу в течение всего срока службы.
• Удобство монтажа: Шинное исполнение значительно упрощает и ускоряет установку в действующие электрощиты.
• Безопасность: Полная гальваническая развязка между первичной высоковольтной цепью и вторичными цепями измерения и защиты.
• Совместимость: Стандартный вторичный ток 5А обеспечивает совместимость с большинством отечественных и импортных счетчиков электроэнергии, амперметров и устройств релейной защиты.

Комплектация и монтаж

Устройство поставляется в индивидуальной упаковке с паспортом и руководством по эксплуатации, содержащим полные технические данные, схему подключения и гарантийные обязательства. Монтаж, подключение и ввод в эксплуатацию должны производиться квалифицированным электротехническим персоналом в строгом соответствии с ПУЭ, проектной документацией и инструкцией завода-изготовителя.
