Трансформатор тока ТТН-Ш 400/5 предназначен для безопасного измерения и контроля переменного тока в электрических сетях промышленной частоты 50 Гц. Устройство преобразует высокий первичный ток до стандартного вторичного значения, удобного для подключения измерительных приборов, устройств учета электроэнергии и систем релейной защиты. Модель с номинальным первичным током 400 А и вторичным 5 А обеспечивает гальваническую развязку измерительных цепей от высоковольтной части установки, что гарантирует безопасность персонала и оборудования.
Номинальные токи: 400/5 А. Соотношение преобразования 80:1.
Номинальная нагрузка вторичной обмотки: 5 ВА. Данная мощность определяет максимальную нагрузку, которую можно подключить к вторичной цепи без превышения класса точности.
Класс точности: 0,5S. Высокий класс точности, особенно в диапазоне от 1% до 120% от номинального тока, что делает трансформатор пригодным для коммерческого учета электроэнергии в соответствии с жесткими требованиями нормативных документов.
Исполнение: Шинный (ТТН-Ш). Предназначен для установки на шину (токопровод) прямоугольного сечения, что упрощает монтаж в распределительных щитах и ячейках без разрыва основного токопровода.
Номинальное напряжение: До 0,66 кВ. Предназначен для работы в низковольтных электрических сетях.
Климатическое исполнение: УХЛ3. Предназначен для эксплуатации в умеренном и холодном макроклиматических районах.

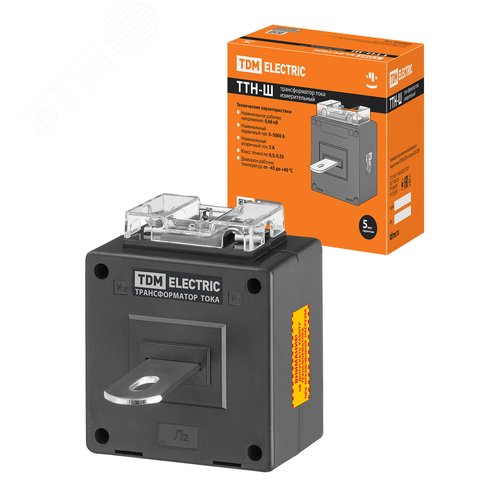

Корпус трансформатора выполнен из литого термореактивного пластика, обеспечивающего высокую механическую прочность и электроизоляционные свойства. Конструкция шинного исполнения позволяет осуществлять быстрый монтаж на шину без необходимости ее демонтажа. Вторичные клеммы надежно закрыты крышкой для предотвращения случайного прикосновения.
Трансформатор применяется для:
Производство, испытания и применение измерительных трансформаторов тока в Российской Федерации регламентируется рядом межгосударственных и национальных стандартов, а также документами технического регулирования.
Монтаж и ввод в эксплуатацию должны производиться квалифицированным электротехническим персоналом в соответствии с Правилами устройства электроустановок (ПУЭ), актуальной редакцией, и проектной документацией. Перед установкой необходимо визуально убедиться в отсутствии повреждений изоляции и корпуса. Вторичная обмотка трансформатора тока при работе обязательно должна быть замкнута на нагрузку или закорочена. Работа с разомкнутой вторичной цепью недопустима из-за риска возникновения опасного для жизни высокого напряжения и повреждения изоляции. Для обеспечения точности учета важно, чтобы фактическая нагрузка вторичной цепи (сопротивление проводов и измерительных приборов) не превышала номинальную мощность 5 ВА для класса точности 0,5S.
Трансформатор тока ТТН-Ш 400/5- 5VA/0,5S-Р TDM является надежным и точным средством измерения, соответствующим современным стандартам. Его шинная конструкция, высокий класс точности 0,5S и номинальная мощность 5 ВА делают его оптимальным выбором для организации узлов коммерческого и технического учета электроэнергии на промышленных предприятиях, в коммерческих зданиях и распределительных сетях напряжением до 660 В. При выборе и эксплуатации необходимо руководствоваться указанными нормативными документами и привлекать специализированный персонал.
