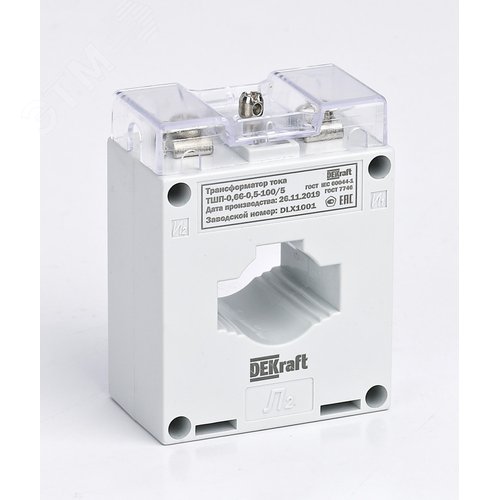

Трансформатор тока ТШП-0.66 предназначен для безопасного измерения и контроля переменного тока в электрических сетях. Устройство преобразует высокий первичный ток в пропорционально сниженный, стандартизированный вторичный ток, что позволяет подключать измерительные приборы (счетчики, амперметры, устройства релейной защиты) без их непосредственного включения в силовую цепь. Модель с номинальным первичным током 250 А и вторичным 5 А является оптимальным решением для коммерческого и технического учета электроэнергии, а также для систем автоматики в электроустановках до 660 В.
Трансформатор выполнен в виде шинопроводного модуля с окном диаметром 30 мм, что позволяет легко монтировать его на шину или изолированный провод соответствующего сечения. Корпус изготовлен из негорючего, ударопрочного термопластика, обеспечивающего высокий уровень электроизоляции и механической защиты. Конструкция обеспечивает удобный обхват токоведущей части без необходимости ее разрыва, что значительно упрощает монтаж и ввод в эксплуатацию на действующих объектах.
Основная сфера применения трансформатора ТШП-0.66 250/5 – вводно-распределительные устройства (ВРУ), главные распределительные щиты (ГРЩ), щиты учета электроэнергии в жилых, административных, промышленных и коммерческих зданиях. Он соответствует требованиям для использования в сетях с изолированной нейтралью.
Номинальное напряжение: 0.66 кВ (660 В)
Номинальный первичный ток (I1н): 250 А
Номинальный вторичный ток (I2н): 5 А
Коэффициент трансформации: 250/5 = 50
Номинальная вторичная нагрузка (мощность): 5 ВА
Класс точности: 0.5 – обеспечивает высокую точность измерений для коммерческого учета электроэнергии.
Диаметр монтажного окна: 30 мм.
Исполнение: Однотактное, шинопроводное (проходное).
Климатическое исполнение: УХЛ3, категория размещения 3 по ГОСТ 15150.
Рабочая температура: от -45°C до +50°C.
Степень защиты: IP20.
Трансформатор тока ТШП-0.66 разработан и производится в соответствии с требованиями межгосударственных и национальных стандартов, регламентирующих безопасность, методы испытаний и точность измерений. Ключевые документы, определяющие параметры таких устройств, включают:
Высокая точность: Класс точности 0.5 гарантирует минимальную погрешность измерений, что является обязательным требованием для приборов коммерческого учета.
Компактность и удобство монтажа: Проходная конструкция и окно 30 мм позволяют быстро установить трансформатор без отключения и перемонтажа шины.
Надежность и безопасность: Изоляционный корпус обеспечивает защиту от поражения электрическим током и устойчив к воздействию окружающей среды.
Универсальность: Подходит для работы с широким спектром стандартных измерительных приборов, рассчитанных на вторичный ток 5 А.
Соответствие нормам: Изготовление в соответствии с ГОСТ обеспечивает легитимность показаний учета и беспроблемное прохождение проверок контролирующими органами.
При выборе трансформатора тока для конкретной установки необходимо учитывать номинальный ток нагрузки, который должен находиться в пределах 20-120% от номинального первичного тока трансформатора (250 А). Вторичная нагрузка (суммарное сопротивление проводов и измерительных катушек подключенных приборов) не должна превышать номинальную мощность 5 ВА для сохранения заявленного класса точности. Монтаж должен производиться квалифицированным персоналом в соответствии с проектной документацией, ПУЭ и инструкцией завода-изготовителя. Перед вводом в эксплуатацию трансформатор подлежит периодической поверке в аккредитованной метрологической лаборатории.
Данная модель идеально подходит для модернизации и нового строительства в сфере жилищно-коммунального хозяйства, на объектах малого и среднего бизнеса, в производственных цехах с нагрузкой до 250 А. Она используется как ключевой датчик в системах АСКУЭ (автоматизированных системах коммерческого учета электроэнергии), обеспечивая цифровой интерфейс или аналоговый сигнал для сбора данных. Надежность и стабильность параметров трансформатора ТШП-0.66 обеспечивают долговременную и безотказную работу всего комплекса измерительного оборудования.
