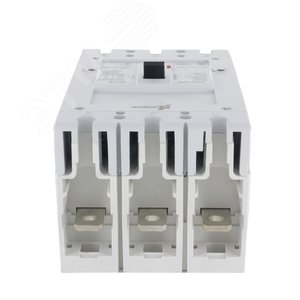

Выключатель автоматический ВА57-35М-340010-Р100-500/1000
Выключатель автоматический ВА57-35М-340010-Р100-500/1000 представляет собой современный модульный аппарат, предназначенный для оперативных включений и отключений электрических цепей, а также для защиты линий и подключенного оборудования от токов перегрузки и короткого замыкания. Данная модель является неотъемлемым элементом систем распределения электроэнергии в промышленных, коммерческих и жилых зданиях, обеспечивая безопасность и надежность эксплуатации электроустановок.
Конструктивные особенности и технические характеристики
Аппарат выполнен в компактном пластиковом корпусе, предназначенном для монтажа на стандартную DIN-рейку (35 мм), что значительно упрощает установку и обслуживание в распределительных щитах и боксах. Модель ВА57-35М оснащена электромагнитным и тепловым расцепителями, что обеспечивает двукратную защиту. Основные параметры, отраженные в обозначении:
- ВА57-35М — серия и типоисполнение.
- 340010 — код исполнения, определяющий дополнительные конструктивные и функциональные особенности.
- Р100 — характеристика срабатывания электромагнитного расцепителя (мгновенного отключения при коротком замыкании).
- 500/1000 — номинальный ток под два стандартных значения: 500 А и 1000 А, указывающий на диапазон настройки или разные версии исполнения. Точное значение необходимо уточнять в технической документации.
Ключевые характеристики: номинальное рабочее напряжение до 690 В переменного тока, высокая отключающая способность, соответствующая категории применения, стойкость к износу (механическая и электрическая стойкость), четко позиционируемый рычаг управления с индикацией состояния («вкл.»/«откл.»).
Назначение и область применения
Автоматический выключатель ВА57-35М-340010-Р100-500/1000 предназначен для:
- Защиты электрических цепей силового распределения в промышленных сетях.
- Эксплуатации в составе вводно-распределительных устройств (ВРУ), главных распределительных щитов (ГРЩ), щитов управления.
- Защиты электродвигателей, генераторов, трансформаторов и других мощных потребителей от аварийных режимов.
- Обеспечения селективности с аппаратами защиты других уровней при правильно подобранных настройках.
Его применение регламентируется требованиями к электроустановкам зданий и промышленных объектов.
Нормативная и техническая документация
Проектирование, выбор, монтаж и эксплуатация автоматических выключателей серии ВА57 должны осуществляться в строгом соответствии с действующими нормативными документами Российской Федерации и межгосударственными стандартами. Ключевые из них:
- ГОСТ Р 50030.2-2010 (МЭК 60947-2:2006) «Аппаратура распределения и управления низковольтная. Часть 2. Автоматические выключатели». Это основной стандарт, определяющий требования к низковольтным автоматическим выключателям. Ознакомиться с текстом можно на ресурсах, предоставляющих доступ к нормативным документам, например, на CNTD или сайте Росстандарта.
- Правила устройства электроустановок (ПУЭ) — действующая редакция. ПУЭ являются основным руководящим документом для любого электромонтажа. Актуальную информацию о ПУЭ можно найти на специализированных порталах, например, PUET.RU.
- Техническая документация и паспорт завода-изготовителя — содержат точные данные по габаритам, схемам подключения, время-токовым характеристикам, условиям монтажа и эксплуатации для конкретной модели ВА57-35М-340010-Р100-500/1000.
При выборе аппарата необходимо проводить расчеты предполагаемых токов короткого замыкания в точке установки, токов нагрузки и анализировать характеристики селективности с другими защитными устройствами в цепи.
Преимущества и особенности эксплуатации
Выключатели серии ВА57-35М зарекомендовали себя как надежное и долговечное оборудование. Среди их преимуществ:
- Высокая коммутационная стойкость: способность многократно отключать токи короткого замыкания без потери работоспособности.
- Универсальность монтажа: крепление на DIN-рейку экономит пространство в щите.
- Наличие модификаций: широкий ряд номинальных токов и характеристик срабатывания позволяет точно подобрать аппарат под конкретную задачу.
- Визуальный контроль: четкая индикация положения контактов.
- Соответствие международным стандартам: конструкция разработана с учетом требований МЭК.
Для обеспечения длительного и безопасного срока службы монтаж и обслуживание должны выполняться квалифицированным персоналом с соблюдением всех требований электробезопасности. Необходимо регулярно проводить визуальный осмотр, проверку надежности контактных соединений и, при наличии возможности, тестирование механизма расцепления в соответствии с регламентом технического обслуживания электроустановок.
Важные замечания при подборе
Маркировка «500/1000» требует особого внимания. Она может указывать на:
- Диапазон регулировки номинального тока у выключателя с регулируемым тепловым расцепителем.
- Две разные версии одного типоразмера с фиксированными значениями 500 А и 1000 А.
Для безошибочного выбора и применения
необходимо обратиться к официальным техническим каталогам и руководствам завода-изготовителя данной серии аппаратов. Только первичная техническая документация содержит окончательные и точные данные по всем параметрам, схемам подключения и условиям эксплуатации конкретного изделия с полным заводским индексом ВА57-35М-340010-Р100-500/1000.
Тип изделия:
Выключатель автоматический
Номинальный ток,А:
100
Количество силовых полюсов:
3
Номинальная отключающая способность, кA (AC) (IEC/EN 60898):
100
Напряжение, В:
690
Способ монтажа:
Монтажная плата
Исполнение:
Стационарное
Тип расцепителя:
Электромагнитный,тепловой
Тип дополнительного расцепителя:
Нет
Вид привода:
Ручной
Количество полюсов, шт:
3
Род тока:
Переменный (AC)
Степень защиты:
IP00
Тип управления:
Рычаг
Уставка срабатывания магнитного расцепителя Im, А:
500/1000
Тип подключения силовой цепи:
Болтовое соединение
