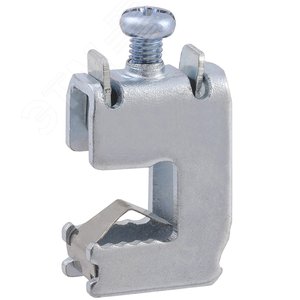

Зажим шинный (терминал) ЗШИ 1.5-16мм2 для шины 10мм

Зажим шинный (терминал) ЗШИ 1.5-16мм² для шины 10мм

Зажим шинный ЗШИ представляет собой специализированный электротехнический терминал, предназначенный для надежного и безопасного подсоединения кабелей и проводов к медным или алюминиевым шинам распределительных устройств. Модель с номинальным сечением подключаемого проводника от 1.5 до 16 мм² рассчитана на монтаж на стандартную шину толщиной 10 мм.

Конструкция и основные особенности

Зажим изготовлен из высокопрочной электротехнической меди или сплава с качественным гальваническим покрытием (часто олово или комбинированное), что обеспечивает отличную электропроводность, коррозионную стойкость и долговечность даже в условиях повышенной влажности. Конструкция включает:

• Винтовой зажимной узел: Оснащен прочным стальным винтом с антикоррозионным покрытием, гайкой и шайбой, позволяющим создать стабильное, виброустойчивое соединение с проводом.
• Шинная контактная часть: Имеет профилированную пазовую конструкцию, оптимизированную для плотного обхвата шины сечением 10 мм, что гарантирует максимальную площадь контакта и минимальное переходное сопротивление.
• Маркировка: На корпус нанесена четкая маркировка с указанием типа зажима (ЗШИ), диапазона сечений (1.5-16) и размера шины (10), что упрощает идентификацию и выбор.

Область применения

Данные зажимы нашли широкое применение в электроэнергетике и промышленном электромонтаже. Они используются для организации ответвлений в:

• Распределительных щитах низкого напряжения (НН).
• Главных распределительных щитах (ГРЩ).
• Вводно-распределительных устройствах (ВРУ).
• Щитах управления и автоматики.
• Низковольтных комплектных устройствах (НКУ).
• Электроустановках жилых, коммерческих и промышленных зданий.

Технические характеристики и преимущества

Зажим ЗШИ 1.5-16 для шины 10 мм сочетает в себе ряд ключевых технических и эксплуатационных преимуществ:

• Универсальность сечения: Возможность подключения как тонких (1.5 мм²), так и достаточно мощных (16 мм²) проводов.
• Надежный контакт: Конструкция исключает самоотвинчивание и обеспечивает постоянное давление на контактные поверхности, предотвращая нагрев.
• Простота монтажа: Установка не требует специального инструмента (кроме ключа или отвертки) и занимает минимум времени.
• Электробезопасность: Полностью изолированная конструкция отсутствует, поэтому монтаж производится на обесточенной установке с последующим размещением в защищенном от случайного прикосновения месте (например, внутри щита).
• Соответствие стандартам: Изготовление зажимов осуществляется в соответствии с требованиями действующих национальных и межгосударственных стандартов.

Нормативная документация и стандарты

Качество, безопасность и технические параметры шинных зажимов регламентируются рядом стандартов, определяющих требования к конструкции, материалам, электрическим и механическим испытаниям. При выборе и применении рекомендуется ориентироваться на следующую нормативную базу (актуальные версии документов следует уточнять на официальных ресурсах):

• ГОСТ Р 50043.1-2012 (МЭК 60947-7-1:2009): "Аппаратура распределения и управления низковольтная. Часть 7-1. Вспомогательная аппаратура. Терминалы медные для проводников". Этот стандарт устанавливает требования к механическим и электрическим характеристикам, включая стойкость к нагреву, перегрузкам по току и электродинамическую стойкость. Ознакомиться с текстом можно на портале Федерального агентства по техническому регулированию и метрологии или в информационных системах, таких как Техэксперт.
• Правила устройства электроустановок (ПУЭ): Глава 1.7 ("Заземление и защитные меры электробезопасности") и Глава 3.1 ("Электропроводки") содержат общие требования к соединениям и контактам в электроустановках. Актуальная редакция публикуется на сайте Минтранса России или в справочных правовых системах.
• Межгосударственный стандарт ГОСТ 10434-82: "Соединения контактные электрические. Классификация. Общие технические требования". Хотя стандарт имеет статус действующего, многие положения актуализированы в более новых документах. Для справки доступен на специализированных порталах нормативной документации.

Рекомендации по монтажу и эксплуатации

Для обеспечения долговечной и безопасной работы зажима ЗШИ необходимо соблюдать следующие правила:

1. Перед монтажом убедиться в соответствии сечения провода и толщины шины номинальным значениям зажима.
2. Очистить контактные поверхности шины и жилы провода от окислов, загрязнений и изоляции на необходимую длину.
3. Установить зажим на шину, затянуть крепежный винт с усилием, достаточным для плотного прилегания, но без чрезмерного усилия, чтобы не повредить резьбу или корпус.
4. Вставить зачищенную жилу провода в клеммный зажим и равномерно затянуть винт, обеспечивая надежный электрический контакт.
5. В процессе эксплуатации, особенно после первого включения под нагрузку, рекомендуется выполнить профилактическую проверку и подтяжку контактных соединений в соответствии с графиком технического обслуживания электроустановки.

Использование качественных шинных зажимов, соответствующих техническим требованиям и нормам, является залогом стабильной и безаварийной работы любой электроустановки.
