Установочная коробка СП D68х45мм, саморезы, пластиковые лапки, синяя, IP20,

Установочная коробка СП D68х45мм с саморезами и пластиковыми лапками, синяя, степень защиты IP20

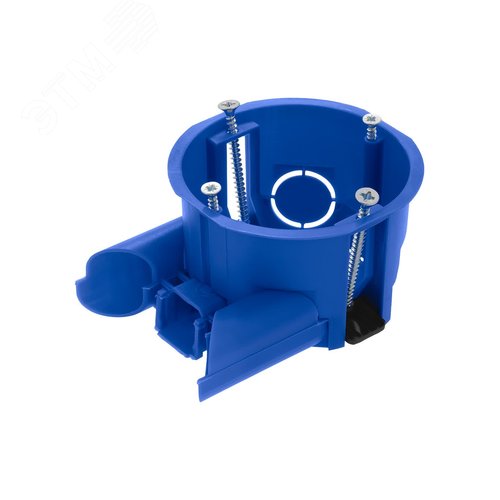

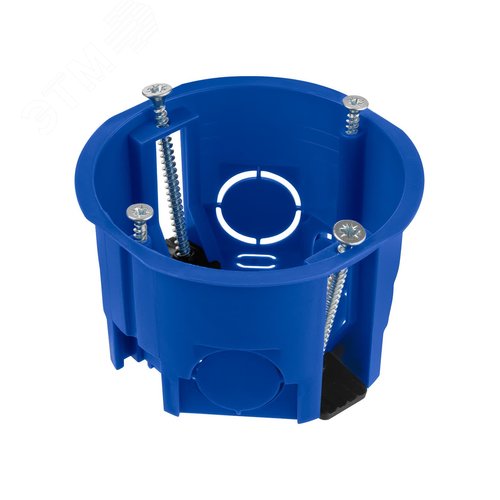

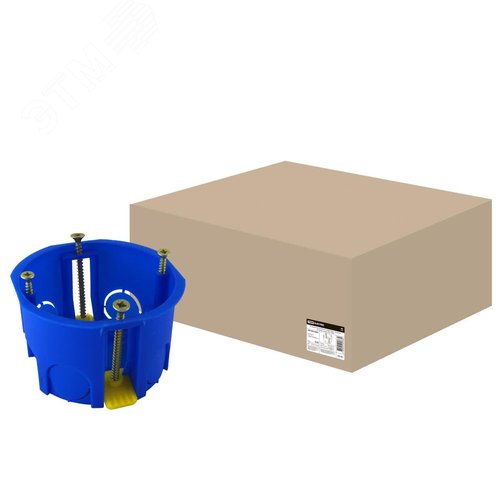

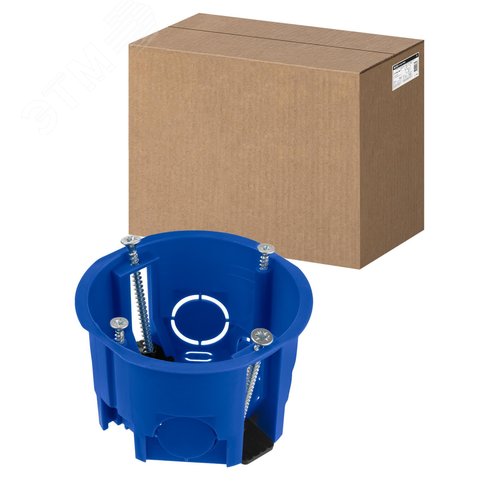

Установочная коробка типа СП (скрытой проводки) предназначена для монтажа в гипсокартонные, гипсоволокнистые, деревянные перегородки и другие пустотелые конструкции. Коробка синего цвета, диаметром 68 мм и глубиной 45 мм, изготовлена из прочного, не поддерживающего горение пластика (полипропилена). Комплектуется парой распорных пластиковых лапок для надежной фиксации в монтажном отверстии и двумя саморезами для крепления механизма (розетки, выключателя).

Конструктивные особенности и назначение

Данная монтажная (установочная) коробка служит основой для последующей установки электроустановочных изделий – розеток, выключателей, диммеров, регуляторов. Конструкция коробки включает:

• Основной цилиндрический корпус: Внутренний объем 45 мм обеспечивает достаточное пространство для размещения проводов и клемм подключенного устройства.

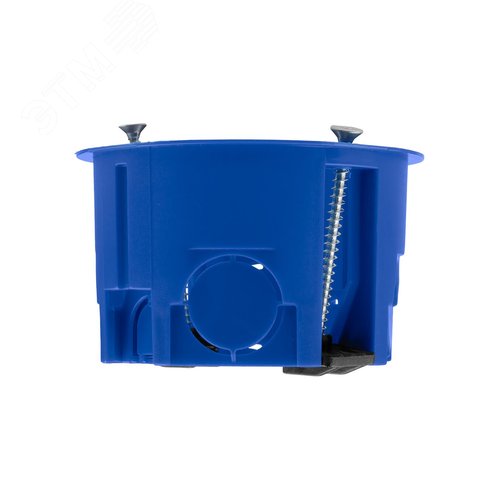

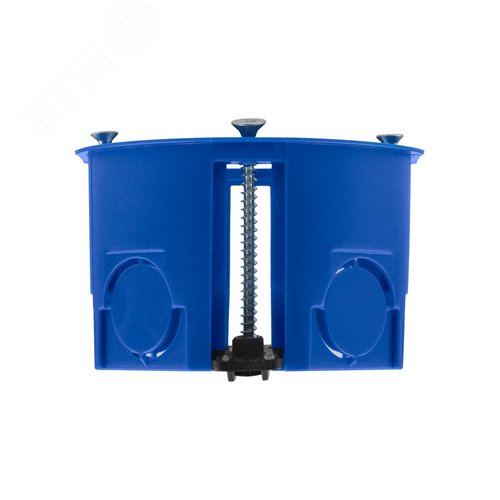

• Распорные пластиковые лапки: При закручивании монтажных винтов лапки раздвигаются, плотно упираясь в обратную сторону материала перегородки, обеспечивая жесткую, безвибрационную фиксацию.

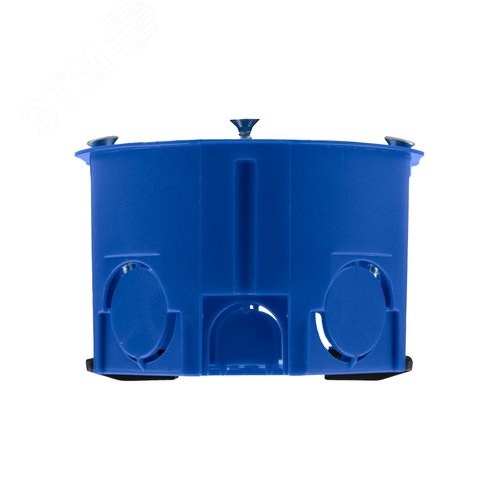

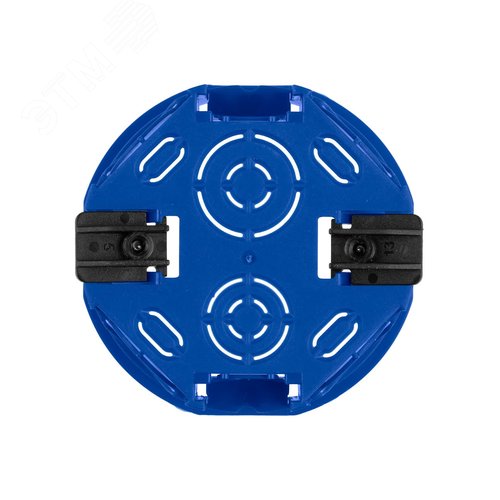

• Перфорированные отверстия для ввода кабеля: Легко выламываемые заглушки позволяют завести кабель с любой удобной стороны.

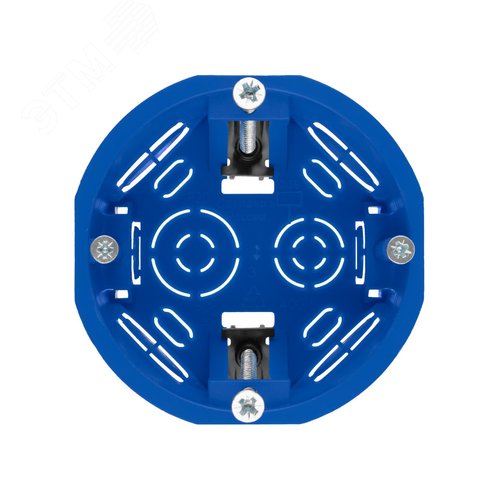

• Монтажные ушки: Снабжены стандартной резьбой для крепления лицевой панели устройства и внутренними пазами для быстрого выравнивания механизмов по горизонтали.
• Саморезы: Входят в комплект и предназначены для непосредственного крепления электроустановочного изделия к коробке.

Технические характеристики и область применения

Цвет: Синий (часто используется для удобства идентификации при монтаже).
Материал корпуса: Полипропилен (ПП), не распространяющий горение.

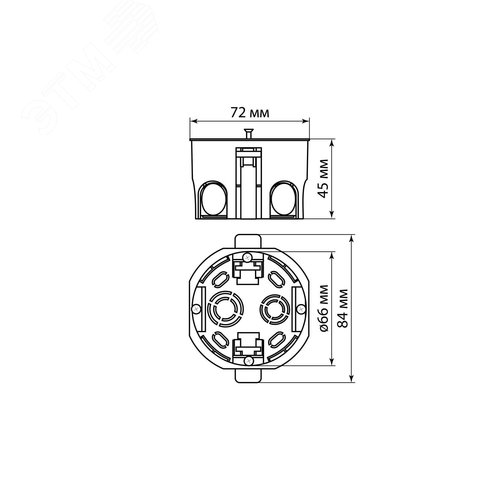

Габаритные размеры (DxH): 68 мм x 45 мм.
Степень защиты IP: IP20. Защита от проникновения твердых предметов размером более 12,5 мм (пальцев). Защита от воды отсутствует. Использование только в сухих помещениях.
Тип монтажа: Скрытый, в пустотелые конструкции (гипсокартон, дерево, ПВХ панели).
Рабочее напряжение: До 250 В.
Температурный диапазон: От -5°C до +40°C.

Область применения: Монтаж электрических точек в жилых, офисных, коммерческих помещениях с отделкой из листовых материалов (ГКЛ, ГВЛ, фанера, ДСП) в соответствии с проектом электропроводки. Не предназначена для монтажа в полнотелые материалы (бетон, кирпич, пеноблок).

Нормативная документация и стандарты

Производство и параметры установочных коробок регламентируются рядом национальных и межгосударственных стандартов, обеспечивающих безопасность электроустановок. При выборе и монтаже необходимо руководствоваться следующими документами:

• ГОСТ IEC 60670-1-2014 "Коробки и корпуса для электрических устройств бытового и аналогичного назначения, стационарно устанавливаемые. Часть 1. Общие требования". Этот стандарт устанавливает общие требования к конструкции, механической прочности, защите от поражения электрическим током, термостойкости и другим параметрам. Ознакомиться с текстом стандарта можно на ресурсе Техэксперт или Fundamentals of Electricity.
• Правила Устройства Электроустановок (ПУЭ), актуальное издание. ПУЭ являются основным документом, регламентирующим проектирование и монтаж электроустановок. Требования к монтажу коробок, соединению проводов и заземлению изложены в соответствующих главах. Актуальную информацию можно найти на портале PUET.PRO.
• СП 256.1325800.2016 "Электроустановки жилых и общественных зданий. Правила проектирования и монтажа". Этот свод правил конкретизирует требования ПУЭ применительно к жилым и общественным зданиям, включая монтаж в конструкциях из гипсокартона. Документ доступен для ознакомления на сайте Техэксперт.
• ГОСТ 8594-80 "Коробки установочные. Общие технические условия". Хотя стандарт является устаревшим, многие его положения по-прежнему используются в промышленности. С текстом можно ознакомиться на специализированных ресурсах, например, Internet-law.ru.

Инструкция по монтажу и меры безопасности

ВАЖНО! Все электромонтажные работы должны производиться при полностью снятом напряжении в сети с обязательной проверкой отсутствия напряжения. Монтаж должен выполнять квалифицированный персонал.

Этапы монтажа:

1. Наметьте центр будущей точки на поверхности перегородки.
2. Просверлите или вырежьте отверстие диаметром 68 мм (стандарт для коробок данного типа).
3. Заведите питающий кабель через одно из выломанных отверстий в корпусе коробки.
4. Вставьте коробку в подготовленное отверстие.
5. Затяните два распорных винта (расположены по бокам) крестовой отверткой. Пластиковые лапки разойдутся и надежно зафиксируют корпус с обратной стороны материала.
6. Убедитесь, что коробка не проворачивается и плотно сидит в стене.
7. Произведите зачистку изоляции проводов, подключите механизм (розетку/выключатель) согласно схеме (фаза, ноль, заземление).
8. Аккуратно уложите провода внутри коробки, закрепите механизм на коробке с помощью двух саморезов из комплекта.
9. Установите декоративную рамку и лицевую панель устройства.

Ключевые преимущества: Быстрый и чистый монтаж в гипсокартон, надежная фиксация за счет распорных лапок, стандартные размеры, совместимость с большинством электроустановочных изделий европейского и российского производства, негорючий материал корпуса, удобство монтажа за счет комплектных крепежных элементов.
