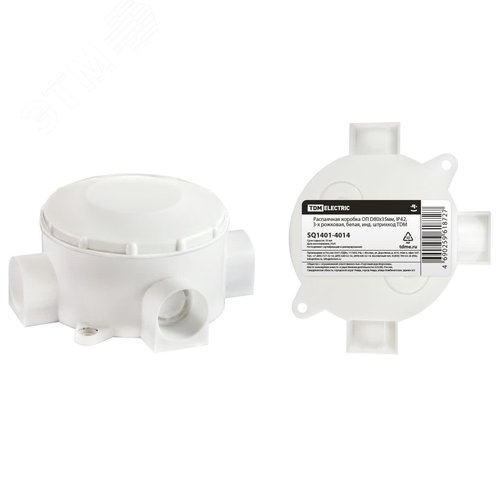

Распаячная коробка ОП D80х35мм IP42 3-х рожковая белая инд. штрихкод TDM

Распаячная коробка ОП D80х35мм IP42 3-х рожковая белая

Распаячная (ответвительная) коробка ОП представляет собой надежный и удобный в монтаже электроустановочный изделие, предназначенное для защиты и изоляции мест соединения (скрутки, пайки, клеммники) электрических проводов и кабелей. Модель с обозначением D80х35мм и степенью защиты IP42 является оптимальным решением для организации электропроводки в сухих и умеренно влажных помещениях.

Конструктивные особенности и назначение

Корпус изделия выполнен из ударопрочного, не поддерживающего горение пластика (полипропилена) белого цвета, что обеспечивает его долговечность и эстетичный внешний вид. Основное назначение коробки – создание безопасного и организованного узла коммутации проводов в цепях освещения, розеточных группах и других электрических сетях скрытой и открытой проводки. Трехрожковая конструкция (с тремя вводными отверстиями) позволяет аккуратно завести кабели с разных сторон, что удобно при разводке.

Технические характеристики

• Тип: Ответвительная коробка распаячная (ОП).
• Габаритные размеры (диаметр x высота): 80 мм x 35 мм.
• Конфигурация: 3 вводных отверстия (рожка) с сальниками для герметичного ввода кабелей.
• Степень защиты IP: IP42. Цифра «4» означает защиту от попадания твердых предметов размером более 1 мм. Цифра «2» указывает на защиту от капель воды, падающих вертикально или под углом до 15°. Это позволяет использовать коробку в помещениях с повышенной влажностью (ванные, кухни, подвалы) при условии отсутствия прямых струй воды.
• Материал корпуса: Пластик (полипропилен), белый.
• Климатическое исполнение: Предназначена для эксплуатации внутри отапливаемых и неотапливаемых помещений.
• Индивидуальная маркировка: Каждое изделие имеет уникальный штрихкод (TDM) для идентификации и учета.

Область применения

Коробка предназначена для монтажа в жилых, коммерческих, административных и промышленных зданиях. Она идеально подходит для:

• Квартир и частных домов при монтаже скрытой проводки в бетонных, кирпичных или гипсокартонных стенах и потолках.
• Офисных помещений для разводки сетей освещения по потолкам типа «Армстронг».
• Подсобных, складских и других технических помещений с нормальным уровнем влажности.

Важно: Монтаж и эксплуатация должны проводиться в соответствии с правилами устройства электроустановок (ПУЭ).

Нормативная документация и стандарты

Производство и параметры распаячных коробок регламентируются следующими основными документами:

• ГОСТ Р 50827.1-2009 (IEC 60670-1:2002) «Коробки и корпуса для электрических аппаратов, устанавливаемые в стационарные электрические установки бытового и аналогичного назначения. Часть 1. Общие требования». Этот стандарт определяет общие технические условия, требования к конструкции, степени защиты, механической прочности и пожарной безопасности. Ознакомиться с текстом можно на ресурсе Консорциума «Кодекс» или Федерального агентства по техническому регулированию и метрологии (Росстандарт).
• Правила Устройства Электроустановок (ПУЭ, 7-е издание) – основной документ, регламентирующий проектирование и монтаж электроустановок в России. В частности, разделы, касающиеся выбора и установки коробок распаячных, электромонтажных изделий и требований к соединениям проводников. Актуальную редакцию можно найти на специализированных порталах, например, Министерства энергетики РФ.
• Стандарт МЭК (IEC) 60670-1, на который ссылается российский ГОСТ, является международным базовым документом.
• Класс защиты IP регламентируется ГОСТ 14254-2015 (IEC 60529:2013) «Степени защиты, обеспечиваемые оболочками (Код IP)». С описанием кодов можно ознакомиться на технических порталах стандартизации.

Преимущества модели

• Надежная изоляция: Прочный корпус предотвращает случайное прикосновение к токоведущим частям и защищает соединения от пыли и влаги.
• Удобство монтажа: Три рожка обеспечивают гибкость при подводе кабелей. Коробка легко фиксируется в подготовленном отверстии с помощью алебастра или строительных смесей.
• Безопасность: Изготовлена из самозатухающего пластика, что соответствует требованиям пожарной безопасности.
• Доступ для обслуживания: Съемная крышка позволяет в любой момент провести ревизию соединений или модернизацию сети.
• Маркировка: Индивидуальный штрихкод упрощает инвентаризацию и учет на объектах.

Комплектация и монтаж

Изделие поставляется в индивидуальной упаковке, в комплект входит корпус с тремя заглушками-сальниками и съемная лицевая крышка. Для монтажа необходимо подготовить установочное отверстие соответствующего диаметра и глубины, завести провода через сальники, произвести необходимые соединения в соответствии с ПУЭ, уложить их внутрь корпуса и закрыть крышку. Сальники обеспечивают дополнительную герметизацию в месте ввода кабеля.

Важные замечания

Перед началом электромонтажных работ необходимо отключить напряжение в сети. Все соединения проводов должны быть выполнены надежно: с помощью сварки, опрессовки, винтовых зажимов или допустимых соединительных изолирующих зажимов (СИЗ). Запрещается оставлять в коробке скрутки без изоляции. Подбор коробки, ее установка и эксплуатация должны осуществляться квалифицированным персоналом в строгом соответствии с действующими Правилами устройства электроустановок (ПУЭ) и проектной документацией.

Использование качественных распаячных коробок – залог безопасности, долговечности и ремонтопригодности вашей электрической сети.
