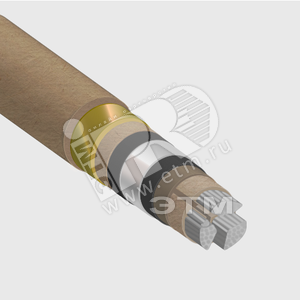

Кабель АСБ2л-10 3х240(ож)

Кабель силовой с бумажной изоляцией и алюминиевыми жилами АСБ2л-10 3х240 (ож)

Кабель марки АСБ2л-10 3х240 (ож) предназначен для передачи и распределения электрической энергии в стационарных установках на номинальное переменное напряжение до 10 кВ частотой 50 Гц. Кабель предназначен для прокладки в земле (траншеях) с низкой и средней коррозионной активностью, в том числе в условиях повышенной влажности, при отсутствии растягивающих усилий в процессе эксплуатации.

Конструкция кабеля АСБ2л-10 3х240(ож)

• Токопроводящая жила: Алюминиевая (материал - А), однопроволочная (ож - одножильная), круглой формы, секторной или сегментной. Номинальное сечение основной жилы — 240 мм².
• Изоляция: Бумажная, пропитанная вязким или нестекающим пропиточным составом. Изоляция фазных жил имеет отличительную расцветку или маркировку.
• Поясная изоляция: Из бумажных лент, наложенных поверх скрученных изолированных жил.
• Оболочка: Из алюминиевого сплава (А), обычно гофрированная для повышения гибкости и стойкости к механическим воздействиям.
• Защитный покров (броня): Две стальные оцинкованные ленты (2л), наложенные так, чтобы верхняя перекрывала зазоры между витками нижней. Броня обеспечивает защиту от механических повреждений, грызунов.
• Наружный покров: Защитный слой из битума, стеклопряжи или аналогичных материалов, предохраняющий броню от коррозии.

Условия эксплуатации и применение

Кабель АСБ2л предназначен для работы в широком диапазоне температур: монтаж возможен при температуре не ниже 0°C без предварительного подогрева. Допустимая температура нагрева жил в длительном режиме работы составляет +80°C. Кабель устойчив к воздействию повышенной влажности (до 98% при температуре +35°C) и может прокладываться в земле (траншеях), кабельных каналах, тоннелях, шахтах. Не рекомендуется для прокладки в воде, а также в грунтах с высокой коррозионной активностью к броне из стальных лент.

Основная сфера применения: Для создания магистральных линий электропередач, распределительных сетей 6-10 кВ, питания мощного промышленного оборудования, сооружения вводов на территории промышленных предприятий, шахт, насосных станций.

Технические характеристики и параметры

• Класс напряжения: 10 кВ.
• Количество и сечение жил: 3 жилы, сечением по 240 мм² каждая.
• Вид жилы: Однопроволочная (ож).
• Материал жилы: Алюминий.
• Материал изоляции: Бумажная, пропитанная.
• Материал оболочки: Алюминий.
• Тип брони: Две стальные оцинкованные ленты (2л).
• Минимальный радиус изгиба: Не менее 25 наружных диаметров кабеля.
• Строительная длина: Устанавливается ГОСТом и согласовывается с заказчиком.

Нормативная документация и стандарты

Производство, технические условия и испытания кабеля АСБ2л-10 регламентируются следующими основными документами:

• ГОСТ 18410-73: "Кабели силовые с бумажной изоляцией. Технические условия". Этот государственный стандарт является основным, определяющим общие технические требования к кабелям данного типа. Ознакомиться с текстом можно на официальном сайте Федерального агентства по техническому регулированию и метрологии (protect.gost.ru) или на портале нормативных документов (docs.cntd.ru).
• Межгосударственный стандарт ГОСТ 31996-2012 (EN 50382-1:2008, MOD): "Кабели силовые с пластмассовой изоляцией на номинальное напряжение 0,66; 1 и 3 кВ". Хотя этот стандарт в основном для пластиковой изоляции, он содержит общие ссылки и методы испытаний, актуальные для силовых кабелей. Актуальная редакция доступна через сайт Евразийской экономической комиссии в разделе технического регулирования.
• Правила устройства электроустановок (ПУЭ): Главы 2.3 "Кабельные линии электропередачи напряжением до 220 кВ" и 2.1 "Прокладка кабелей в земле". ПУЭ являются основным руководящим документом для проектирования и монтажа. Актуальные издания можно найти на информационных порталах, посвященных электротехнике, или через справочные правовые системы.
• Своды правил по проектированию и монтажу электроустановок: Рекомендуется также руководствоваться актуальными СП, которые детализируют требования ПУЭ применительно к современным условиям.

Особенности монтажа и эксплуатации

При прокладке кабеля АСБ2л-10 3х240 в земле необходимо обеспечить песчаную подушку на дне траншеи и защиту сверху кирпичом или сигнальной лентой. Запрещена прокладка в одной траншее с кабелями связи и других напряжений без специальных разделительных перегородок. При пересечении с коммуникациями или дорогами кабель должен быть уложен в защитную трубу или блок. Важно учитывать, что кабели с бумажной пропитанной изоляцией чувствительны к перепадам уровней прокладки из-за возможного стекания пропиточного состава. Требуется соблюдение допустимых радиусов изгиба для предотвращения повреждения изоляции и оболочек.

Преимущества кабеля АСБ2л

• Высокая надежность и долговечность: Проверенная временем конструкция с бумажной изоляцией обеспечивает стабильную работу в сетях среднего напряжения.
• Эффективная защита: Алюминиевая оболочка и стальная броня надежно защищают от механических повреждений, воздействия грунта и блуждающих токов.
• Устойчивость к внешним воздействиям: Предназначен для сложных условий прокладки в земле.
• Огнестойкость: Конструкция кабеля (бумажная изоляция, пропитка) обладает определенной стойкостью к распространению горения.

Выбор кабеля АСБ2л-10 3х240(ож) оптимален для создания надежных и долговечных кабельных линий распределения электроэнергии 10 кВ в условиях, требующих механической защиты и устойчивости к влаге.
