Винтовой концевой зажим изолированный КЗВИ 16 мм² (исполнение 5x1) представляет собой профессиональный электроустановочный компонент, предназначенный для надежного и безопасного соединения медных или алюминиевых проводников сечением до 16 квадратных миллиметров. Данный зажим используется для оконцевания жил кабелей и проводов с последующим их подключением к клеммным колодкам, автоматическим выключателям, устройствам защитного отключения (УЗО), счетчикам электроэнергии и другим элементам распределительных щитов, силовых шкафов и электрооборудования.

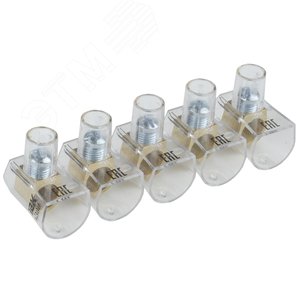

Зажим КЗВИ 16 мм² 5x1 состоит из прочной латунной гильзы (трубки), обладающей высокой электропроводностью и устойчивостью к коррозии. Гильза имеет винтовой зажимной механизм с одним или двумя винтами (в зависимости от модификации), обеспечивающим равномерное давление и максимальный контакт с проводником. Корпус зажима выполнен из прочного полиамида (нейлона) черного цвета, который выполняет функцию изоляции и механической защиты. Изоляционный колпачок предотвращает случайное прикосновение к токоведущим частям, повышает безопасность обслуживания и защищает соединение от пыли, влаги и мелких механических воздействий. Конструкция предусматривает плоскую контактную площадку с отверстием под винт для удобного монтажа на стандартную DIN-рейку или непосредственного крепления к аппаратуре.
Зажимы КЗВИ 16 мм² нашли широкое применение в различных отраслях промышленности и энергетики. Они используются при монтаже и сборке вводно-распределительных устройств (ВРУ), главных распределительных щитов (ГРЩ), щитов освещения и автоматики, а также в станциях управления электроприводами. Благодаря надежной изоляции и прочной конструкции, зажимы рекомендованы для использования на объектах жилищно-коммунального хозяйства, в административных и коммерческих зданиях, на производственных предприятиях. Они идеально подходят для организации ответвлений в силовых цепях, подключения мощного электрооборудования (двигатели, нагреватели) и создания надежных неразъемных соединений в распределительных сетях.
Производство и параметры зажимов винтовых концевых изолированных регламентируются следующими основными документами:
ГОСТ Р МЭК 60947-7-2-2016 "Аппаратура распределения и управления низковольтная. Часть 7-2. Вспомогательные аппараты. Защитные проводники для соединения шин". Этот стандарт определяет требования к защитным проводникам и соединительным устройствам, включая аспекты безопасности.
ГОСТ Р 50043.1-2012 (МЭК 60947-7-1:2009) "Аппаратура распределения и управления низковольтная. Часть 7-1. Вспомогательные аппараты. Клеммные колодки для медных проводников". Стандарт устанавливает общие требования к клеммным колодкам, включая механические и электрические характеристики, которые во многом применимы и к концевым зажимам.
ГОСТ 10434-82 "Соединения контактные электрические. Общие технические условия". Классический стандарт, устанавливающий классификацию, общие технические требования к контактным соединениям проводников, методы испытаний.
Правила устройства электроустановок (ПУЭ) 7-го и 8-го изданий. Являются основным руководящим документом для проектирования и монтажа электроустановок. В частности, главы 1.7 (Заземление и защитные меры электробезопасности), 2.1 (Электропроводки) и 3.4 (Сборные шины и силовые провода) регламентируют требования к соединениям и оконцеванию проводников.
СП 256.1325800.2016 "Электроустановки жилых и общественных зданий. Правила проектирования и монтажа". Актуализированный свод правил, детализирующий требования к монтажу электрооборудования, включая использование концевых зажимов.
Перед началом монтажа убедитесь, что электроустановка полностью обесточена, и приняты меры от случайной подачи напряжения (замок на рубильнике, предупреждающие таблички). Используйте только исправный инструмент с изолированными ручками. Последовательность монтажа:
Запрещается использовать зажим для соединения двух отдельных проводов между собой (для этого сущеятся специальные сжимы). Не допускается эксплуатация зажима с поврежденным изоляционным корпусом. При работе в условиях повышенной влажности или на открытом воздухе необходимо обеспечить дополнительную защиту соединения (герметичные боксы, термоусаживаемые трубки).
Зажим винтовой концевой изолированный КЗВИ 16 мм² 5x1 – это современное, безопасное и удобное решение для профессионального монтажа силовых электрических цепей. Его соответствие строгим отечественным и международным стандартам, продуманная конструкция и использование качественных материалов делают его незаменимым компонентом для обеспечения долговечной и безотказной работы любой низковольтной электроустановки. Применение таких зажимов способствует повышению общей культуры электромонтажа, снижает риск возникновения аварийных ситуаций, связанных с плохим контактом, и облегчает техническое обслуживание электрооборудования.
