Клеммник 4х3

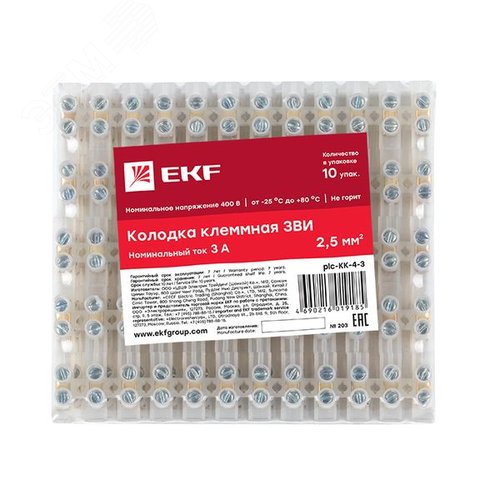

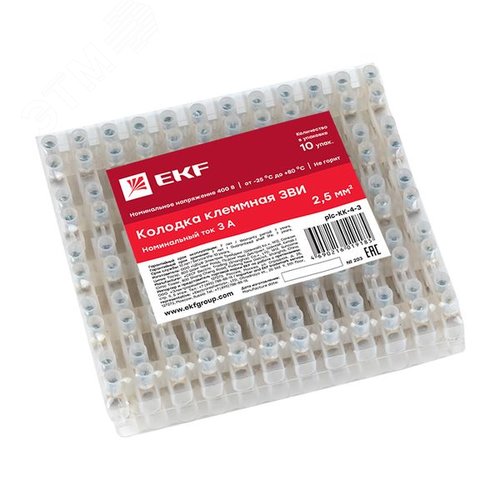

Клеммник PLC-KK-4-3: Надежное соединение на 4 позиции

Клеммник PLC-KK-4-3 представляет собой современное и надежное решение для организации электрических соединений в распределительных щитах, панелях управления и различном электротехническом оборудовании. Данная модель рассчитана на 4 независимые монтажные позиции с номинальным сечением подключаемого проводника до 3 мм² каждая.

Конструктивные особенности и технические параметры

Корпус устройства изготовлен из высококачественного полиамида 6.6, который отличается высокой механической прочностью, стойкостью к воздействию высоких температур и отличными диэлектрическими свойствами. Материал соответствует стандарту UL 94 V-0, что гарантирует самозатухание и предотвращает распространение пламени.

Токопроводящие элементы выполнены из высокоэлектропроводной луженой меди, что обеспечивает минимальное переходное сопротивление и высокую коррозионную стойкость в местах контакта. Зажим провода осуществляется с помощью надежного винтового соединения, которое создает стабильный и долговечный контакт даже в условиях вибрации.

Ключевые преимущества

• Универсальность монтажа: Конструкция позволяет осуществлять монтаж как на DIN-рейку стандартного типа (TH35), так и на монтажную плату, что обеспечивает гибкость при проектировании электроустановок.
• Надежный контакт: Винтовой зажим с прижимной плитой обеспечивает равномерное распределение давления на жилу проводника, предотвращая его повреждение и обеспечивая стабильное электрическое соединение.
• Безопасность: Полностью изолированный корпус предотвращает случайное прикосновение к токоведущим частям и исключает риск короткого замыкания между соседними модулями.
• Маркировка: На корпусе предусмотрена прозрачная маркировочная площадка для нанесения обозначений, что облегчает идентификацию цепей при монтаже и последующем обслуживании.

Области применения

Клеммник PLC-KK-4-3 нашел широкое применение в промышленной и бытовой электротехнике. Он используется для коммутации цепей в:

• Вводно-распределительных устройствах (ВРУ) и групповых щитках
• Шкафах автоматизации и управления технологическими процессами (АСУ ТП)
• Панелях управления станками, насосным и вентиляционным оборудованием
• Системах освещения и силовых распределительных сетях

Технические характеристики

• Номинальное напряжение: до 400 В
• Номинальный ток: до 24 А
• Сечение подключаемого провода: от 0.5 до 3.0 мм²
• Момент затяжки винта: 0.5 - 0.6 Н·м
• Температурный диапазон эксплуатации: от -35°C до +100°C
• Степень защиты: IP20
• Климатическое исполнение: УХЛ3

Нормативная документация и стандарты

Производство и испытания клеммников серии PLC-KK осуществляются в строгом соответствии с требованиями международных и национальных стандартов, регулирующих качество и безопасность электроустановочных изделий.

Основные стандарты, применяемые к данной продукции:

• ГОСТ Р МЭК 60947-7-1-2020: "Аппаратура распределительная и устройства управления низковольтные. Часть 7-1. Вспомогательная аппаратура. Клеммники для медных проводников". Этот стандарт устанавливает требования к механическим и электрическим характеристикам, включая стойкость к нагреву, электрическую прочность изоляции и надежность контактных соединений. Актуальную версию стандарта можно найти на официальном сайте Федерального агентства по техническому регулированию и метрологии (Росстандарт).
• ГОСТ Р 50043.1-2019 (МЭК 60529-2013): "Степени защиты, обеспечиваемые оболочками (Код IP)". Данный стандарт определяет уровень защиты персонала от прикосновения к токоведущим частям и защиты оборудования от проникновения твердых тел. Официальные тексты стандартов доступны через ФГУП "Стандартинформ".
• Правила устройства электроустановок (ПУЭ): В разделе 1.7 "Заземление и защитные меры электробезопасности" и главе 3.1 "Электропроводки" содержатся требования к выбору, монтажу и эксплуатации электроустановочных изделий, включая клеммные соединения. Официальную актуальную редакцию ПУЭ рекомендуется уточнять на портале Официальных правовых ресурсов.
• Международный стандарт IEC 60947-7-1: "Low-voltage switchgear and controlgear - Part 7-1: Ancillary equipment - Terminal blocks for copper conductors". С актуальными версиями международных стандартов можно ознакомиться на сайте International Electrotechnical Commission (IEC).

Рекомендации по монтажу и эксплуатации

Для обеспечения долговечной и безопасной работы клеммника PLC-KK-4-3 необходимо соблюдать следующие правила:

• Зачистка изоляции провода должна производиться на длину, достаточную для полного ввода жилы в контактную зону, но не превышающую длину изолированного корпуса.
• Затяжку винтовых соединений следует производить с соблюдением рекомендуемого момента затяжки, используя калиброванный инструмент.
• Запрещается одновременное подключение в одну клемму двух проводников разного сечения.
• Монтаж и обслуживание должны производиться только при полностью снятом напряжении.
• Не допускается эксплуатация клеммника в средах с содержанием агрессивных паров, разрушающих материал корпуса или токоведущих частей.

Использование клеммника PLC-KK-4-3, соответствующего всем перечисленным стандартам и требованиям, является залогом создания безопасной, надежной и долговечной электрической installation.
