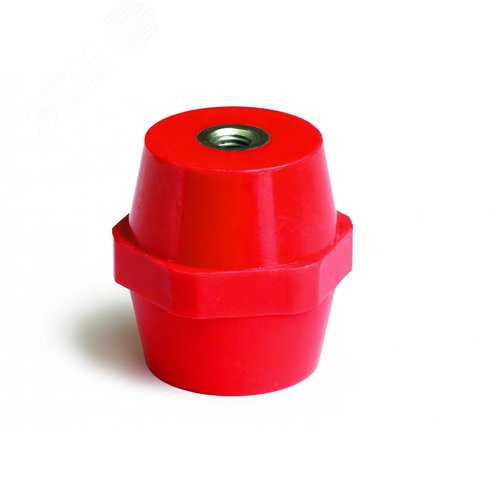

Изолятор шинный 65х41 М8

Изолятор шинный 65х41 М8: надежная изоляция и крепление шин

Изолятор шинный с размерами 65х41 мм и посадочным отверстием под крепеж М8 представляет собой специализированное электроустановочное изделие, предназначенное для безопасного крепления и изоляции шин (токопроводящих шин) в распределительных устройствах (РУ), щитах, сборках и другом электрооборудовании. Основная функция – создание надежного механического крепления шины с одновременной ее изоляцией от корпуса аппарата или других токоведущих частей, что предотвращает короткие замыкания и обеспечивает безопасность обслуживающего персонала.

Конструктивные особенности и материалы

Изолятор изготавливается из высококачественных электроизоляционных материалов, обладающих высокой дугостойкостью, трекингостойкостью и механической прочностью. Чаще всего для производства применяются:

• Термореактивные пластмассы (стеклонаполненный полиамид, эпоксидные композиции): обеспечивают высокую прочность на изгиб и сжатие, стойкость к деформациям под нагрузкой и при нагреве.
• Керамика (фарфор): используется в условиях, требующих повышенной термостойкости и устойчивости к поверхностным разрядам.

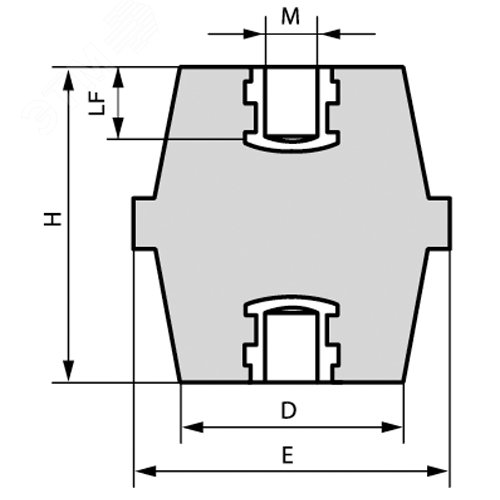

Конструктивно изолятор представляет собой монолитное тело с центральным отверстием под болт М8 и пазом или канавкой для фиксации шины сечением, соответствующим габаритам 65х41 мм. Такая форма гарантирует устойчивое положение шины, предотвращает ее смещение под действием электродинамических сил при коротких замыканиях.

Основные технические параметры и характеристики

• Габаритные размеры: Ориентировочно 65 мм (высота/длина) х 41 мм (ширина/толщина).
• Посадочное отверстие: Под крепежный элемент (болт, шпильку) диаметром М8.
• Напряжение: Рабочее напряжение зависит от материала и конструкции, обычно применяется в низковольтном оборудовании (до 1000 В). Конкретные значения определяются техническими условиями.
• Температурный диапазон: От -50°С до +110°С (для полимерных материалов), что позволяет эксплуатацию в большинстве климатических зон.
• Степень защиты (IP): Само изделие обеспечивает изоляцию, а его применение в составе корпуса способствует общей защите оборудования.
• Исполнение: Может быть представлено в различных цветах (часто оранжевый, бежевый, серый), что используется для маркировки или визуального контроля.

Область применения

Изоляторы шинные 65х41 М8 находят широкое применение в электроэнергетике и электротехнической промышленности:

• Внутри сборных камер (КСО), комплектных распределительных устройств (КРУ, КРУН) на напряжение до 10 кВ.
• В силовых распределительных щитах низкого напряжения (ГРЩ, ВРУ, ЩО, ЩС).
• В устройствах автоматического включения резерва (АВР).
• В шкафах управления и автоматики для изоляции силовых шин питания.
• В качестве изолирующих опор и прокладок в трансформаторных подстанциях.

Нормативная документация и стандарты

Производство, испытания и применение шинных изоляторов регламентируется рядом межгосударственных и национальных стандартов, а также технических условий. При выборе и эксплуатации необходимо руководствоваться следующей документацией:

• ГОСТ Р МЭК 62208-2013 "Устройства сборные низковольтные. Общие требования". Определяет требования к сборным устройствам, включая изоляционные компоненты. Актуальную редакцию можно найти на сайте Федерального агентства по техническому регулированию и метрологии (fgis.gost.ru).
• ГОСТ 15150-69 "Исполнения для различных климатических районов. Категории, условия эксплуатации, хранения и транспортирования в части воздействия климатических факторов внешней среды". Регламентирует климатическое исполнение. Текст стандарта доступен на портале нормативных документов (docs.cntd.ru).
• Правила устройства электроустановок (ПУЭ) – действующее издание. Главы 1.7, 1.8, 4.1, 4.2 содержат требования к изоляции, защите и монтажу электрооборудования. Официальный текст размещен на ресурсах, посвященных техническому регулированию в электроэнергетике.
• Стандарты на конкретные материалы: Например, ГОСТ 20419-83 "Пластмассы фенольные. Технические условия" или ГОСТ 13616-78 "Изделия фарфоровые высоковольтные. Общие технические условия".

Важно: Перед применением изолятора необходимо убедиться в его соответствии конкретным условиям проекта, номинальному току и напряжению установки, а также проверить наличие необходимых сертификатов соответствия.

Преимущества использования

• Повышенная безопасность: Надежно изолирует токоведущие части, минимизируя риск поражения персонала электрическим током и возникновения межфазных замыканий.
• Механическая стабильность: Обеспечивает прочное и виброустойчивое крепление шин, что особенно важно при протекании токов короткого замыкания.
• Долговечность: Устойчивость к старению, воздействию агрессивных сред (в зависимости от материала) и перепадам температур гарантирует длительный срок службы.
• Удобство монтажа: Стандартизированные размеры и отверстие под распространенный крепеж М8 упрощают и ускоряют процесс установки.
• Универсальность: Подходит для широкого спектра электротехнического оборудования и шин соответствующего сечения.

Рекомендации по монтажу и эксплуатации

Монтаж изолятора должен производиться квалифицированным персоналом в соответствии с проектной документацией и правилами ПУЭ. Необходимо:

1. Проверить целостность изолятора перед установкой (отсутствие сколов, трещин, деформаций).
2. Обеспечить чистоту поверхности в месте контакта.
3. Использовать крепеж (болт, шпильку, гайку) соответствующего класса прочности, обычно не ниже 8.8.
4. Затяжку производить с рекомендуемым моментом для резьбы М8, избегая перетяжки, которая может привести к деформации корпуса изолятора.
5. Убедиться, что шина плотно зафиксирована в пазе изолятора и не имеет возможности смещения.
6. При сборке трехфазных систем соблюдать расстояния между фазами, указанные в нормативной документации.

Регулярный визуальный осмотр в рамках планово-предупредительных ремонтов (ППР) позволяет своевременно выявить возможные повреждения, загрязнения или следы перегрева.

Изолятор шинный 65х41 М8 – это ключевой компонент для обеспечения безопасной и бесперебойной работы распределительных устройств, отвечающий строгим требованиям современных стандартов электро- и пожаробезопасности.
