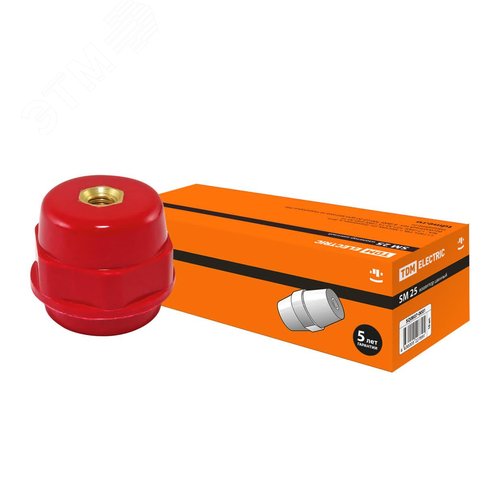

Изолятор силовой SM25 (габариты Н25хD27хМ6мм) представляет собой высоковольтный изоляционный элемент, предназначенный для фиксации, поддержки и электрической изоляции токоведущих частей в электроустановках различного назначения. Данная модель с характерной грибовидной формой обеспечивает безопасное расстояние между проводником и заземленной конструкцией, предотвращая пробой и утечку тока.
Изолятор изготовлен из высокопрочной электротехнической керамики или композитных полимерных материалов, обладающих высокой дугостойкостью, устойчивостью к ультрафиолету и агрессивным средам. Конструкция включает головку с желобом для крепления провода, фланец для увеличения пути утечки и конический стержень с резьбовым отверстием М6 для надежного крепления к траверсе или опоре. Габаритная высота 25 мм и диаметр 27 мм оптимизированы для работы в условиях ограниченного пространства.
Изолятор SM25 рассчитан на номинальное напряжение до 35 кВ (в зависимости от конкретного исполнения и длины пути утечки). Он обладает высокой механической прочностью на изгиб и сжатие. Основная сфера применения: воздушные линии электропередачи (ВЛЭП) низкого и среднего напряжения, открытые распределительные устройства (ОРУ) подстанций, изоляция вводов в трансформаторных подстанциях, а также монтаж токоведущих шин в электротехнических щитах и комплектных распределительных устройствах.
Производство, испытания и приемка силовых изоляторов, включая модели типа SM, регламентируется рядом межгосударственных и национальных стандартов. При выборе и эксплуатации необходимо руководствоваться следующей документацией:
1. Высокая диэлектрическая прочность: Обеспечивает стабильную изоляцию в широком диапазоне температур и при повышенной влажности.
2. Устойчивость к внешним воздействиям: Материал корпуса не подвержен коррозии, обладает стойкостью к резким перепадам температур и воздействию солнечной радиации.
3. Увеличенный путь утечки: Конфигурация фланца специально спроектирована для усложнения пути возможного поверхностного разряда, что критически важно в условиях загрязнения и обледенения.
4. Простота монтажа: Стандартная метрическая резьба М6 позволяет легко и надежно закрепить изолятор на металлической конструкции с помощью штатного крепежа.
5. Долговечность: Рассчитан на длительный срок службы (25 лет и более) при соблюдении условий эксплуатации.
Перед установкой необходимо визуально проверить целостность изолятора (отсутствие сколов, трещин, однородность глазури). Крепление следует производить с моментом затяжки, не превышающим рекомендуемый для резьбы М6, чтобы избежать механических повреждений. При монтаже провода в желоб необходимо убедиться в отсутствии острых кромок, которые могут повредить провод. Эксплуатация должна осуществляться в соответствии с Правилами устройства электроустановок (ПУЭ), актуальная редакция которых размещена на информационном портале PUET.PRO. Особое внимание следует уделять главам 2.1 и 2.5, касающимся эксплуатации ВЛЭП и ОРУ.
Каждая партия изоляторов проходит обязательные приемо-сдаточные испытания, включающие проверку электрической прочности при промышленной частоте и под импульсным напряжением, а также механические испытания на разрушающую нагрузку. Периодические испытания регламентированы вышеуказанными ГОСТами и могут включать проверку на термоциклирование, стойкость к воздействию арксинга (дуги) и проверку в условиях искусственного загрязнения. Методики испытаний подробно описаны в ГОСТ 27611-2020.
Изолятор SM25 широко используется в электроэнергетике, жилищно-коммунальном хозяйстве, на промышленных предприятиях и в транспортной инфраструктуре. Он совместим с большинством типовых конструкций опор, траверс и кронштейнов, рассчитанных на крепление с резьбой М6. Может применяться в паре с штыревыми изоляторами других типов для создания изолирующих гирлянд или барьеров. При проектировании новых электроустановок выбор конкретной модели изолятора должен быть основан на расчетах механических и электрических нагрузок, а также климатических условиях региона, в соответствии с требованиями СП 256.1325800.2016 "Электроустановки жилых и общественных зданий" (доступен на сайте CNTD).
