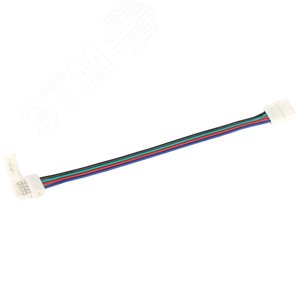

Набор из трех профессиональных коннекторов для светодиодных RGB-лент и модулей. Коннектор предназначен для быстрого и надежного соединения отрезков светодиодной продукции между собой или с контроллерами без использования пайки. Каждый коннектор представляет собой готовую сборку: два 4-пиновых (4-pin) разъема на концах гибкого изолированного кабеля длиной 15 сантиметров.
Количество в наборе: 3 шт.
Тип разъема: 4-pin (4 контакта) для RGB-лент стандарта 10 мм.
Расстояние между контактами (питч): 2.5 мм (стандарт для большинства RGB и RGBW лент 10 мм шириной).
Длина соединительного кабеля: 15 см.
Сечение проводников: Оптимизировано для передачи сигналов управления и питания маломощных сегментов.
Полярность: Обязательна к соблюдению. Разъемы имеют ключ для правильного подключения (соответствие цветовых каналов: R, G, B, +12V/Common +). Контакты обычно промаркированы.
Материал корпуса разъема: Пластик ПВХ, не поддерживающий горение.
Материал контактов: Луженая медь, обеспечивающая хорошую электропроводность и защиту от окисления.
Изоляция кабеля: ПВХ.
Коннекторы используются для монтажа декоративной и функциональной светодиодной подсветки в интерьерах, на коммерческих объектах, в рекламе. Основные сценарии применения:
• Соединение двух отрезков RGB-ленты в линию.
• Подключение RGB-ленты к контроллеру или усилителю сигнала.
• Создание угловых или ответвительных соединений (при использовании с соответствующими типами коннекторов).
• Ремонт обрыва или замены поврежденного участка ленты без выпаивания.
Идеально подходят для ситуаций, где пайка нежелательна, невозможна или требует ускорения монтажного процесса.
• Экономия времени: Монтаж занимает секунды. Достаточно откинуть прижимную крышку, вставить ленту контактами в паз, убедившись в совпадении полярности, и защелкнуть крышку.
• Надежность: Острые контакты-ножи прорезают защитное покрытие на контактных площадках ленты, обеспечивая плотное соединение. Защелкивающийся механизм предотвращает случайное отсоединение.
• Аккуратность: Позволяет создавать эстетичные соединения без припоя и изоленты.
• Безопасность: Полная изоляция всех токоведущих частей после соединения.
• Универсальность: Совместимы со всеми типами RGB и RGBW лент шириной 10 мм с контактными площадками, расположенными по стандарту 2.5 мм (за исключением лент с плотным размещением чипов, где необходим индивидуальный подбор).
1. Проверка совместимости: Перед покупкой убедитесь, что расстояние между контактными площадками на вашей светодиодной ленте (питч) составляет 2.5 мм, а ширина ленты — 10 мм.
2. Подготовка ленты: Разрезайте ленту только по обозначенным линиям (знак ножниц). Срез должен быть ровным и чистым.
3. Соблюдение полярности: Крайне важно совместить маркировку на разъеме (R, G, B, +12V) с соответствующими контактными площадками на ленте. Неправильное подключение может вывести оборудование из строя.
4. Механическая нагрузка: Избегайте натяжения и вибрации в месте соединения. Коннектор не предназначен для значительных механических нагрузок. Закрепите ленту и кабель после соединения.
5. Токовая нагрузка: Данные коннекторы рассчитаны на коммутацию сигналов управления и питания для сегментов ленты ограниченной длины (обычно до 2-3 метров на канал, в зависимости от мощности ленты). Для подключения длинных или мощных отрезков рекомендуется использовать прямое паяное соединение или подводить питание параллельно.
6. Влажность: Стандартные коннекторы не являются герметичными. Для использования во влажных помещениях или на улице необходимы специальные силиконовые герметики или полностью герметичные (IP67, IP68) модели коннекторов.
При монтаже и эксплуатации низковольтного светодиодного оборудования рекомендуется руководствоваться общими правилами электробезопасности и стандартами. Полезную информацию можно найти на следующих официальных и информационных ресурсах:
• ГОСТ Р МЭК 60598-1-2019 "Светильники. Часть 1. Общие требования и методы испытаний" — основной документ, регламентирующий безопасность осветительных устройств. Ознакомиться с текстом можно на ресурсах, предоставляющих доступ к нормативным документам, например, на сайте Федерального агентства по техническому регулированию и метрологии (Росстандарт).
• ПУЭ (Правила Устройства Электроустановок) — особенно главы, касающиеся монтажа электропроводок и установок напряжением до 1 кВ. Актуальная редакция доступна для ознакомления на специализированных правовых порталах.
• Общие принципы безопасности при работе с электрооборудованием и основы низковольтных цепей (до 50 В переменного и 120 В постоянного тока) описаны в различных отраслевых руководствах и справочниках по электротехнике, доступных в открытом доступе.
• Рекомендации по применению светодиодной техники, включая вопросы теплоотвода и электрических параметров, часто публикуются профильными техническими институтами и ассоциациями, такими как Международная комиссия по освещению (CIE).

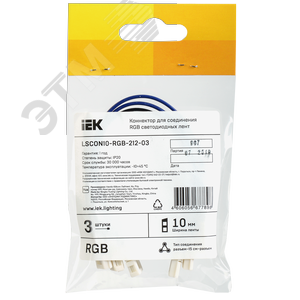

Набор включает 3 (три) отдельных коннектора типа "разъем-кабель-разъем". Каждый коннектор упакован в индивидуальный пакет. Изделие предназначено для квалифицированного монтажа. Гарантийные обязательства производителя распространяются на отсутствие заводских дефектов материалов и изготовления. Гарантия не покрывает повреждения, возникшие вследствие неправильного монтажа, превышения допустимых электрических или механических нагрузок.
