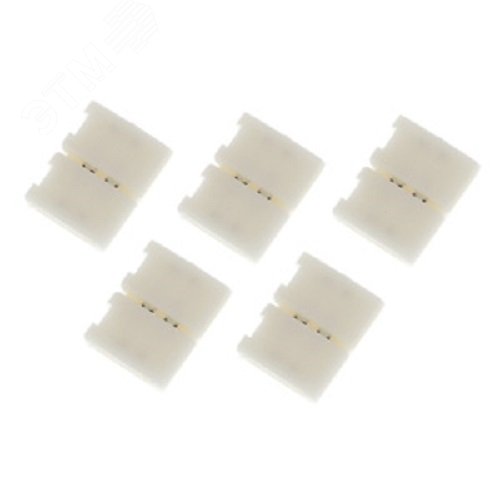

Коннектор LS-connector-8mm-DND-IP20 представляет собой профессиональный бескорпусной соединительный элемент, предназначенный для быстрого и надежного монтажа светодиодных лент и других низковольтных устройств с контактной площадкой 8 мм. Его ключевая особенность — конструкция, обеспечивающая соединение без пайки, что значительно ускоряет процесс установки и делает его доступным даже для неспециалистов.
Устройство выполнено в виде компактного зажимного механизма. Для подключения необходимо вставить конец светодиодной ленты с контактными площадками в разъем коннектора до упора, после чего защелнуть фиксирующую крышку. Острые контактные штыри, расположенные внутри, надежно протыкают защитное покрытие и обеспечивают электрический контакт с медными дорожками ленты. Вторая сторона коннектора оснащена стандартными проводами для подключения к блоку питания или следующему сегменту.
• Тип контакта: Проколющий (DND — Direct No-Damage, усовершенствованная конструкция для минимизации повреждения дорожки).
• Шаг контактов: 8 мм (стандарт для большинства монохромных и RGB светодиодных лент).
• Степень защиты: IP20. Устройство предназначено для использования внутри сухих помещений, защищено от касания пальцами и попадания крупных твердых частиц.
• Номинальный ток: Как правило, до 3-4А на канал, что зависит от сечения внутренних проводников.
• Напряжение: До 24В DC (постоянного тока).
• Материал: Пластиковый корпус (обычно ПА6/ПА66), контакты из луженой меди или латуни.
Коннектор идеально подходит для монтажа и ремонта светодиодного освещения в интерьерах, витринах, для подсветки ниш, шкафов, а также в рекламных конструкциях и других проектах, где требуется быстрое создание разъемного соединения.
• Скорость и простота монтажа: Полное отсутствие необходимости в пайке, что экономит время и исключает риски перегрева светодиодов.
• Надежность: Проколющий механизм DND обеспечивает стабильный контакт без значительного повреждения токоведущих дорожек ленты.
• Безопасность: Изолированный корпус предотвращает случайное прикосновение к токоведущим частям.
• Универсальность: Подходит для большинства одноцветных (монохромных) и многоцветных (RGB, RGBW) светодиодных лент с шагом контактов 8 мм.
• Ремонтопригодность: Позволяет легко заменить вышедший из строя сегмент ленты без демонтажа всей системы.
Коннектор LS-connector-8mm-DND-IP20 предназначен для использования в цепях безопасного сверхнизкого напряжения (SELV). При его установке и эксплуатации необходимо руководствоваться требованиями действующих нормативных документов, регламентирующих электроустановки и безопасность электрооборудования.
Ключевые стандарты и ресурсы:
• ГОСТ Р МЭК 60598-2-20-2012 "Светильники. Часть 2-20. Частные требования. Светильники для цепей освещения". Этот стандарт определяет требования к светильникам, в том числе использующим гибкие печатные платы (светодиодные ленты). Актуальную редакцию можно найти на сайте Федерального агентства по техническому регулированию и метрологии (Росстандарт).
• Правила устройства электроустановок (ПУЭ, глава 6.3) регламентируют требования к электроустановкам жилых и общественных зданий, включая низковольтные сети. Официальный текст доступен на ресурсах, публикующих нормативно-техническую документацию, например, на Техэксперт или аналогичных.
• Стандарт защиты IP (Ingress Protection): Код IP20 расшифровывается согласно международному стандарту МЭК 60529. Подробное описание кодов защиты можно найти в открытых источниках, например, в технических базах данных или на официальном сайте Международной электротехнической комиссии (IEC).
1. Перед началом работ убедитесь, что светодиодная лента и блок питания отключены от сети.
2. Очистите контактные площадки ленты от возможных загрязнений. Обрежьте ленту строго по обозначенной линии.
3. Откройте фиксирующую крышку коннектора, вставьте ленту контактами вниз до упора, следя за правильной полярностью (обычно «+» и «-» обозначены на корпусе).
4. Плотно закройте крышку до характерного щелчка, обеспечивая надежную фиксацию.
5. Убедитесь, что соединение не подвергается механическим нагрузкам на излом или растяжение.
6. Помните, что степень защиты IP20 не позволяет использовать данный коннектор в условиях повышенной влажности, на улице или в местах с возможным прямым попаданием воды.
Использование качественных соединительных элементов, таких как LS-connector-8mm-DND-IP20, является залогом долговечной, безопасной и бесперебойной работы вашей системы светодиодного освещения.
