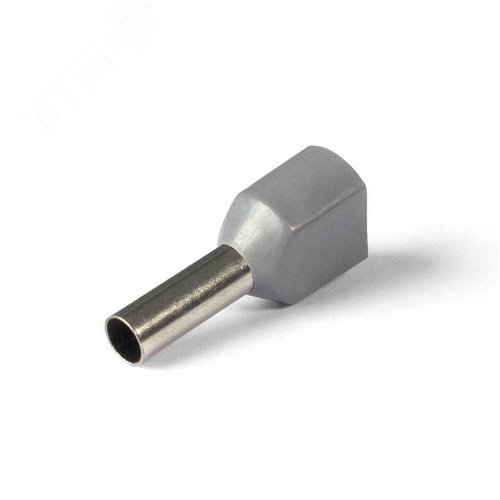

Наконечник штыревой втулочный изолированный НШВИ(2) 4.0-12

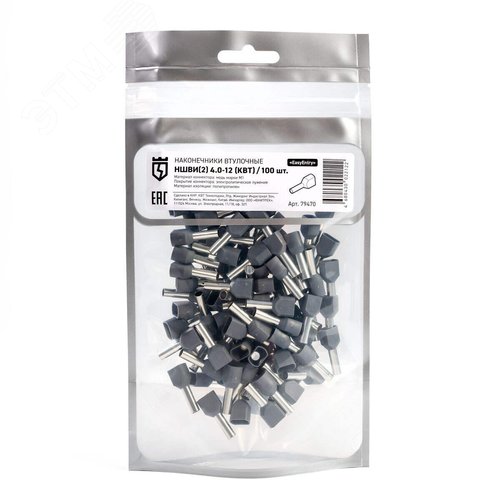

Наконечник НШВИ(2) 4.0-12 (79470)

Наконечник кабельный НШВИ(2) 4.0-12 представляет собой надежный и долговечный соединительный элемент, предназначенный для оконцевания медных проводов сечением 4.0 мм². Данная модель является двухпроводной версией (что обозначено индексом (2) в маркировке) и рассчитана на совместное обжатие двух проводников в одном наконечнике, что значительно упрощает монтаж и повышает надежность соединения.

Конструктивные особенности и преимущества

Наконечник изготавливается из электролитической меди, что обеспечивает высокую электропроводность и коррозионную стойкость. Для защиты от окисления и улучшения внешнего вида изделие покрыто гальваническим оловом. Конструкция наконечника включает в себя:

• Контактную лопатку: Стандартизированной формы и размеров для надежного подключения к винтовым зажимам различных аппаратов (автоматических выключателей, УЗО, клеммников).
Обжимную гильзу (тубус): Цилиндрическая часть, в которую вставляются провода. Гильза имеет точный внутренний диаметр, оптимизированный для двух проводов суммарным сечением до 4.0 мм².
• Усиленный запрессовочный буртик: Специальная зона, предназначенная для обжатия пресс-клещами. Буртик предотвращает раздавливание и деформацию гильзы, обеспечивая равномерное и надежное обжатие.
• Контрольное окно: Позволяет визуально проконтролировать глубину ввода провода в гильзу перед обжатием, что исключает брак при монтаже.

Использование наконечников НШВИ(2) решает проблему подключения двух проводов к одному зажиму, исключая их перекос и ненадежный контакт. Это предотвращает нагрев и возможное возгорание в местах соединения, существенно повышая электробезопасность и пожарную безопасность объекта.

Область применения

Наконечники НШВИ(2) нашли широкое применение в электротехнических работах различной сложности:

• Монтаж и сборка распределительных щитов (вводных, этажных, квартирных).
• Подключение силового оборудования, автоматических выключателей, устройств защитного отключения (УЗО), дифференциальных автоматов.
• Формирование надежных ответвлений в кабельных линиях без нарушения их целостности.
• Создание соединений в контрольных и измерительных цепях, где требуется повышенная надежность контакта.

Наконечник маркируется обозначением «4.0-12», где «4.0» указывает на сечение подключаемых проводов, а «12» – на диаметр хвостовика (гильзы) в миллиметрах, что является важным параметром для выбора правильного инструмента для обжатия.

Технические характеристики

• Тип: НШВИ(2) – Наконечник Штыревой Втулочный Изолированный, двухпроводной.
• Сечение подключаемого провода: 2 x 2.5 мм² или 1 x 4.0 мм² (суммарно до 4.0 мм²).
• Диаметр гильзы (D), мм: 4.2.
• Наружный диаметр по изоляции (под обжим), мм: 6.0.
• Диаметр хвостовика (d), мм: 12.
• Длина гильзы (L), мм: 20.
• Материал гильзы: Электролитическая медь луженая (М1).
• Покрытие: Гальваническое лужение оловом.
• Изоляция: ПВХ-изоляция прозрачного или цветного (обычно синего) исполнения, позволяющая видеть качество соединения.
• Типоразмер для обжима: 4.0-12.
• Рабочая температура, °C: от -50 до +105.

Стандарты и нормативная документация

Производство и технические требования к наконечникам серии НШВИ регламентируются следующими документами:

• ГОСТ Р МЭК 61238-1-2014: "Соединения разъемные для силовых кабелей с медными или алюминиевыми жилами. Часть 1. Соединения для силовых кабелей с медными жилами на номинальное напряжение до 30 кВ включительно. Общие требования и методы испытаний". Этот стандарт устанавливает общие требования к механическим и электрическим характеристикам соединений. Ознакомиться с текстом стандарта можно на официальном сайте Федерального агентства по техническому регулированию и метрологии (www.gost.ru).
• ТУ 36-1440-82: "Наконечники кабельные медные луженые штыревые втулочные изолированные". Эти технические условия непосредственно определяют конструкцию, материалы, размеры и маркировку наконечников НШВИ.

Правила монтажа и требования к качеству соединений с использованием кабельных наконечников также изложены в следующих документах:

• Правила устройства электроустановок (ПУЭ): Глава 2.5 "Проводки", Глава 3.4 "Соединения и ответвления". Актуальная редакция ПУЭ публикуется на ресурсах, связанных с техническим регулированием в электроэнергетике.
• СП 76.13330.2016 "Электротехнические устройства": Актуализированная редакция СНиП 3.05.06-85, которая содержит требования к производству электромонтажных работ.

Рекомендации по монтажу

Для обеспечения надежного и долговечного соединения необходимо:

1. Подобрать сечение провода в соответствии с маркировкой на наконечнике (4.0 мм²).
2. Снять с провода изоляцию на длину, равную длине гильзы наконечника (около 20 мм).
3. Ввести зачищенные жилы провода в гильзу до упора, убедившись через контрольное окно, что провод виден по всей его длине.
4. Использовать для обжатия специальный профессиональный инструмент – пресс-клещи (кримпер) с соответствующим матричным гнездом (типоразмер 4.0-12).
5. Произвести обжатие в зоне усиленного буртика, убедившись, что инструмент полностью замкнулся.

Качественно обжатый наконечник обеспечивает неразъемное соединение с проводом, механическую прочность на растяжение и минимальное переходное сопротивление, что гарантирует стабильную работу электроустановки на протяжении всего срока службы.

Использование наконечника НШВИ(2) 4.0-12 (79470) – это простое и эффективное решение для создания безопасных и профессиональных электрических соединений, соответствующее требованиям современных стандартов.
