Наконечник штыревой втулочный изолированный НШВИ 1.5-12

Артикул: 79441
Бренд: КВТ
0.82 руб.
В наличии 53352 шт
Срок поставки: 6 дн.
Срок изготовления: 21 дн.

Основные характеристики

Артикул:79441
Бренд:КВТ
Единица измерения:шт
Тип изделия:Наконечник втулочный
Диапазон сечений:1.5
Длина, мм:12
Материал жилы:Медь
Номинальное напряжение, кВ:0.69
Температурная стойкость:до +105

Наконечник кабельный НШВИ 1.5-12 (79441)

Наконечник НШВИ 1.5-12 (артикул 79441) представляет собой втулочный изолированный наконечник штыревой типа, предназначенный для оконцевания медных проводов сечением 1.5 мм² с последующим подключением к электрооборудованию под винт диаметром до 12 мм. Конструкция наконечника обеспечивает надежное соединение и соответствует требованиям современных электроустановок.

Конструктивные особенности

Наконечник состоит из медной луженой контактной части трубчатого типа и прозрачной нейлоновой изоляции. Изоляция выполняет несколько функций: защищает от случайного прикосновения к токоведущим частям, предотвращает коррозию металлической части, обеспечивает механическую прочность соединения и визуальный контроль обжатия. Прозрачный корпус позволяет убедиться в правильном расположении провода в гильзе после опрессовки.

Область применения

НШВИ 1.5-12 применяется в электрических сетях переменного тока с номинальным напряжением до 400 В и в цепях постоянного тока до 500 В. Наконечник широко используется при монтаже распределительных щитов, автоматических выключателей, устройств защитного отключения (УЗО), клеммных колодок и другого электрооборудования, где требуется подключение под винтовой зажим. Благодаря изоляции, он идеально подходит для работы в условиях ограниченного пространства, где исключается возможность короткого замыкания.

Технические характеристики

  • Сечение подключаемого провода: 1.5 мм²
  • Диаметр присоединительного винта: до 12 мм
  • Материал контактной части: медь луженая (Cu99,9)
  • Материал изоляции: полиамид (нейлон)
  • Цвет изоляции: прозрачный
  • Температурный диапазон эксплуатации: от -50°C до +105°C
  • Степень защиты: IP20
  • Сопротивление контактного соединения: не более 1.1 от сопротивления целого провода той же длины

Технология монтажа

Для установки наконечника НШВИ 1.5-12 требуется специализированный инструмент – пресс-клещи (кримпер). С конца провода снимается изоляция на длину, равную длине металческой гильзы. Оголенная жила вставляется в трубчатую часть наконечника до упора. Опрессовка производится с помощью матриц, соответствующих сечению наконечника, в средней части гильзы. Правильно обжатый наконечник обеспечивает неразъемное электрическое соединение с низким переходным сопротивлением и высокой механической прочностью.

Нормативная документация и стандарты

Производство и технические требования к наконечникам серии НШВИ регламентируются следующими документами:

  • ГОСТ Р МЭК 61238-1-2014 "Соединения разъемные для силовых кабелей с медными или алюминиевыми жилами. Часть 1. Соединения для силовых кабелей с медными жилами на номинальное напряжение от 3,6/6 (7,2) кВ до 18/30 (36) кВ. Общие требования и методы испытаний". Хотя стандарт ориентирован на высоковольтные соединения, он устанавливает общие принципы качества для кабельной арматуры. Документ можно найти на официальном сайте Федерального агентства по техническому регулированию и метрологии (www.gost.ru).
  • Технические условия (ТУ) конкретного производителя, которые разрабатываются на основе ГОСТ и устанавливают детальные параметры изделия. С ТУ можно ознакомиться на портале производителя или в специализированных базах технической документации.
  • Общие требования безопасности и монтажа электроустановок определяются Правилами устройства электроустановок (ПУЭ). Актуальная редакция ПУЭ публикуется на ресурсах, связанных с Министерством энергетики Российской Федерации, и в справочно-правовых системах.

Преимущества использования

Использование наконечника НШВИ 1.5-12 по сравнению с прямым подключением провода под винт имеет ряд ключевых преимуществ:

  • Повышенная надежность: Исключает расплющивание и обламывание тонких жил многопроволочного провода.
  • Увеличенная площадь контакта: Штыревой наконечник обеспечивает максимальный контакт с поверхностью клеммы.
  • Защита от коррозии: Лужение и изоляция предотвращают окисление меди.
  • Электробезопасность: Изоляционный кожух защищает от поражения электрическим током.
  • Ускорение монтажа: Упрощает и ускоряет процесс подключения и обслуживания электрооборудования.
  • Аккуратность и эстетика: Придает монтажу профессиональный и законченный вид.

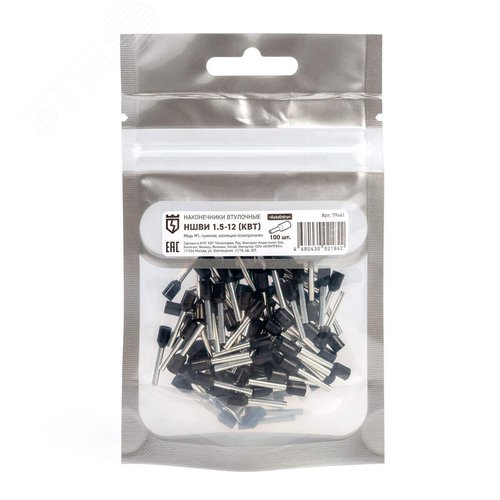

Маркировка и упаковка

Каждый наконечник имеет лазерную или тисненую маркировку на изоляции, указывающую на тип (НШВИ), номинальное сечение (1.5) и диаметр отверстия (12). Наконечники поставляются в индивидуальной упаковке с нанесенным артикулом (79441), а также групповой упаковке (блистер, коробка), содержащей необходимое для хранения и транспортировки количество изделий.

Заключение

Наконечник НШВИ 1.5-12 (79441) является современным, безопасным и технологичным решением для создания качественных и долговечных контактных соединений в низковольтных электрических цепях. Его применение соответствует лучшим практикам электромонтажа и требованиям действующих стандартов, что гарантирует надежную и бесперебойную работу электрооборудования.

Тип изделия:Наконечник втулочный
Диапазон сечений:1.5
Длина, мм:12
Материал жилы:Медь
Номинальное напряжение, кВ:0.69
Температурная стойкость:до +105
Покрытие:Луженое
Цвет:Черный
Способ монтажа:Опрессовка
Материал изделия:Медь
Высота, мм:10
Диаметр наружный, мм:2.1
Диаметр внутренний, мм:1.7
Сечение жилы, мм2:1.5
Материал изоляции:Полипропилен (PP)
Нормативный документ:ТУ 3424-001-59861269-2004
Ширина, мм:80
Температура эксплуатации:от -40 до +105
Сфера применения:Монтаж соединений
