Электропривод ЭП-35/37 230В

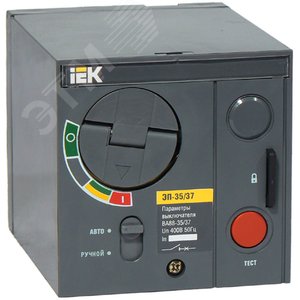

Электропривод ЭП-35/37 230В (SVA30D-EP)

Электропривод ЭП-35/37 230В, известный под заводским индексом SVA30D-EP, представляет собой современное, надежное и высокоэффективное устройство, предназначенное для автоматизации и дистанционного управления запорной и регулирующей трубопроводной арматурой (заслонки, краны, дисковые поворотные затворы). Данная модель является ключевым элементом систем автоматического регулирования технологических процессов в различных отраслях промышленности, ЖКХ и энергетики.

Назначение и сфера применения

Электропривод ЭП-35/37 230В используется для поворота рабочего органа арматуры на угол 90° или многооборотного управления. Благодаря своей конструкции и характеристикам, он нашел широкое применение в системах:

• Водоснабжения и водоотведения (насосные станции, очистные сооружения, магистральные трубопроводы).
• Теплоснабжения и вентиляции (регулирование теплоносителя, управление заслонками в системах вентиляции и кондиционирования).
• Нефтегазовой и химической промышленности.
• Пожаротушения и в других ответственных технологических линиях.

Его применение позволяет полностью исключить ручной труд, повысить точность управления, интегрировать арматуру в системы АСУ ТП и SCADA.

Ключевые особенности и преимущества

• Напряжение питания: 230 В, 50 Гц, однофазное, что позволяет подключать его к стандартной электрической сети без использования сложных преобразователей.
• Крутящий момент: Номинальный выходной момент составляет 350 Н·м (35 кгс·м), что обеспечивает уверенную работу с арматурой соответствующих типоразмеров даже в условиях повышенного сопротивления.
• Время поворота на 90°: Приблизительно 37 секунд, что является оптимальным значением для большинства технологических процессов, позволяющим избежать гидравлических ударов.
• Компактный и прочный корпус: Выполнен из качественного алюминиевого сплава, обеспечивающего защиту механизмов от механических повреждений и эффективный отвод тепла. Степень защиты IP67 гарантирует полную защиту от пыли и возможность работы при временном погружении в воду на глубину до 1 метра, что позволяет эксплуатировать привод в условиях повышенной влажности и на открытом воздухе.
• Встроенный ручной дублер: Механизм ручного управления (маховик) позволяет производить открытие/закрытие арматуры в случае отсутствия электропитания или при проведении регламентных работ. Переключение с электрического на ручной режим осуществляется без использования инструментов.
• Универсальный монтаж: Конструкция привода и выходной элемент (букса) адаптированы для установки на стандартную арматуру согласно общепринятым международным и отечественным стандартам фланцевого соединения (ISO 5211).
• Электронный блок управления: Оснащен защитой от перегрузки по току и от перегрева двигателя, что значительно повышает надежность и срок службы устройства. Имеются концевые выключатели, механический указатель положения и потенциометр для обратной связи по положению.
• Взрывобезопасное исполнение: Поставляется в общепромышленном исполнении. При необходимости возможно исполнение для взрывоопасных зон (в модификациях).

Технические характеристики

• Тип: Электрический, однофазный, поворотный (90°).
• Номинальное напряжение: 230 В ±10%, 50 Гц.
• Потребляемая мощность: уточняется в паспорте конкретной модификации.
• Номинальный выходной момент: 350 Н·м (35 кгс·м).
• Время поворота на 90°: ~37 с.
• Диапазон рабочих температур: от -20°С до +60°С (возможны другие исполнения).
• Степень защиты корпуса: IP67.
• Класс изоляции: F.
• Режим работы: Периодический (S4) с продолжительностью включения (ПВ) 25%.
• Масса: Приблизительно 15-17 кг (зависит от комплектации).
• Подключение: Клеммная колодка.
• Материал корпуса: Алюминиевый сплав.

Комплектация

Базовый комплект поставки включает в себя: электропривод в сборе, комплект монтажных деталей (фланец, болты), маховик для ручного управления, технический паспорт изделия и руководство по эксплуатации.

Нормативная и техническая документация

Проектирование, изготовление, монтаж и безопасная эксплуатация электропривода ЭП-35/37 230В (SVA30D-EP) регламентируется следующими основными документами (актуальность версий normative.gost.ru и docs.cntd.ru необходимо проверять на момент установки):

• ГОСТ Р 55510-2013 "Приводы автоматические для арматуры трубопроводной. Общие технические условия". Этот стандарт устанавливает общие требования к автоматическим приводам, методы испытаний и правила приемки. Ознакомиться с текстом стандарта можно на официальном портале normative.gost.ru или в информационной системе docs.cntd.ru.
• ГОСТ IEC 60034-1-2014 "Машины электрические вращающиеся. Часть 1. Номинальные данные и характеристики". Стандарт распространяется на требования к электродвигателям, используемым в приводах. Доступен на тех же ресурсах.
• ГОСТ 14254-2015 (IEC 60529:2013) "Степени защиты, обеспечиваемые оболочками (Код IP)". Этот стандарт определяет уровень защиты IP67, которым обладает данный привод. С актуальной редакцией можно ознакомиться на docs.cntd.ru.
• Технический регламент Таможенного союза ТР ТС 004/2011 "О безопасности низковольтного оборудования". Подтверждает соответствие привода требованиям безопасности при работе в низковольтных сетях. Официальный текст размещен на сайте Евразийской экономической комиссии.
• Технический регламент Таможенного союза ТР ТС 012/2011 "О безопасности оборудования для работы во взрывоопасных средах" (если привод поставляется во взрывозащищенном исполнении).
• Руководство по эксплуатации (Паспорт) SVA30D-EP является основным документом, содержащим исчерпывающие инструкции по монтажу, подключению, наладке, эксплуатации и техническому обслуживанию. Монтаж и ввод в эксплуатацию должны производиться строго в соответствии с данным руководством.

Безопасность и эксплуатация

Монтаж, подключение и техническое обслуживание электропривода должны выполняться квалифицированным персоналом, прошедшим соответствующее обучение и ознакомившимся с руководством по эксплуатации. Перед началом работ необходимо отключить электропитание и механически заблокировать арматуру для предотвращения несанкционированного запуска. Запрещается эксплуатация привода с поврежденным кабелем или корпусом, а также превышение указанных в паспорте значений по моменту и количеству циклов.

Электропривод ЭП-35/37 230В (SVA30D-EP) — это оптимальное сочетание надежности, производительности и соответствия международным и отечественным стандартам, делающее его идеальным выбором для модернизации и создания новых automated systems.
