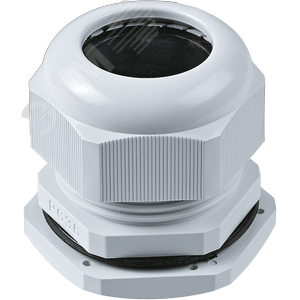

Сальник PG-36 диаметр кабеля 22-32 мм IP54

Сальник PG-36 для герметичного ввода кабеля

Сальник кабельный PG-36 представляет собой специализированное уплотнительное устройство, предназначенное для обеспечения высокой степени защиты соединений от проникновения пыли и влаги. Данная модель предназначена для кабелей с наружным диаметром в диапазоне от 22 до 32 мм и соответствует классу защиты IP54, что делает её надежным решением для монтажа в сложных условиях.

Конструкция и принцип действия

Изделие имеет металлический корпус (обычно из латуни или нержавеющей стали) с метрической резьбой PG-36. Внутри корпуса расположены обжимные уплотнительные элементы (чаще всего резиновые или изготовленные из эластомера), которые равномерно обжимают кабель по всей окружности при затягивании прижимной гайки. Это создает барьер для воды, пыли, масел и других внешних факторов. Конструкция часто включает внутреннюю стопорную гайку для фиксации положения.

Ключевые особенности и преимущества

• Универсальный диаметр: Возможность герметизации кабелей в широком диапазоне диаметров (22-32 мм) за счет компрессионного механизма.
• Степень защиты IP54: Полная защита от контакта с токоведущими частями и от проникновения пыли (5). Защита от брызг воды, падающих с любого направления (4).
• Надежное уплотнение: Обеспечивает стойкость к вибрациям, перепадам температур и умеренным механическим воздействиям.
• Коррозионная стойкость: Материалы корпуса обеспечивают долговечность в условиях повышенной влажности и агрессивных сред.
• Простота монтажа: Установка не требует специального инструмента или сложных процедур.

Области применения

Сальники PG-36 широко используются в областях, где требуется обеспечить герметичность ввода силовых, управляющих или сигнальных кабелей:

• Корпуса электротехнического оборудования (шкафы управления, распределительные щиты, боксы).
• Промышленное оборудование и станки.
• Уличное освещение и светильники.
• Системы автоматизации и телеметрии.
• Монтаж в условиях пищевой, химической промышленности, сельского хозяйства.
• Подключение оборудования на транспортных средствах и судах.

Стандарты и нормативные документы

Конструкция и характеристики сальников кабельных регулируются рядом международных и национальных стандартов, определяющих размеры, требования к материалам и степень защиты:

• IEC 62444:2010 - Международный стандарт МЭК, описывающий требования к кабельным вводам (сальникам). Официальный ресурс IEC.
• DIN EN 62444:2013 - Немецкий и европейский вариант данного стандарта. Информация на ресурсе Beuth Verlag.
• Степень защиты IP (Ingress Protection): Кодификация определяется стандартом IEC 60529 (в РФ - ГОСТ 14254-2015). Этот стандарт устанавливает классификацию уровней защиты, обеспечиваемых оболочками. Стандарт IEC 60529 и ГОСТ 14254-2015 на портале Росстандарта.
• Резьба PG (Panzer-Gewinde): Немецкий стандарт для конических резьб, используемых в кабельных вводах. Размеры регулируются стандартом DIN 40430.

Рекомендации по монтажу и выбору

Для обеспечения заявленной степени защиты IP54 необходимо:

1. Подобрать сальник, соответствующий максимальному наружному диаметру вашего кабеля в указанном диапазоне.
2. Обеспечить чистоту и ровность поверхности кабеля в месте установки сальника (без вмятин, перегибов).
3. Затягивать прижимную гайку с усилием, достаточным для надежного обжатия, но без повреждения изоляции кабеля или резьбы.
4. Убедиться, что сальник установлен на предназначенное для него посадочное место с соответствующей резьбой PG-36.

Важно помнить, что степень защиты IP54, указанная для сальника, достигается только при его корректной установке на подходящее оборудование с соблюдением всех правил монтажа.

Заключение

Сальник PG-36 для кабеля диаметром 22-32 мм с защитой IP54 является критически важным компонентом для создания надежных и безопасных электрических соединений в условиях воздействия окружающей среды. Его использование позволяет существенно повысить безотказность и срок службы оборудования, соответствуя требованиям современных технических регламентов и стандартов безопасности.
