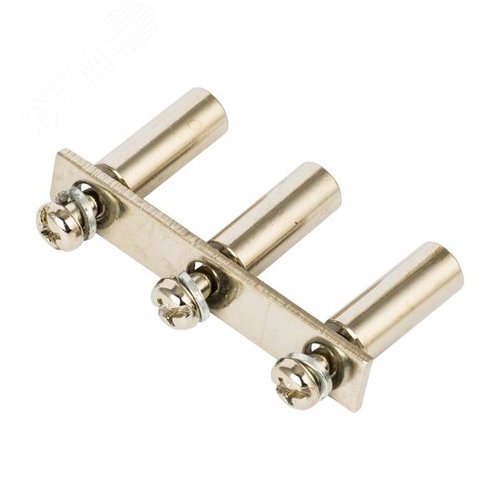

Перемычка тип 3PIN для 2,5 мм2 (20 шт.) EKF

Перемычка тип 3PIN для кабеля 2,5 мм² (упаковка 20 шт.) от EKF

Перемычка тип 3PIN (также известная как перемычка-шлейф, джампер или соединительная шина) предназначена для надежного и безопасного параллельного соединения нескольких цепей или устройств в одну линию непосредственно на DIN-рейке. Изделие применяется для объединения полюсов автоматических выключателей, УЗО, дифференциальных автоматов и другого модульного оборудования в распределительных щитах и шкафах управления.

Конструкция и основные особенности

Перемычка изготовлена из высококачественной электротехнической меди с надежной изоляцией из негорючего пластика (полиамид 6.6), соответствующего классу горючести V0. Конструкция типа 3PIN (3 штырька) позволяет одновременно соединить три соседних модуля шириной 17,5 мм каждый (суммарно 54 мм). Сечение проводника 2,5 мм² рассчитано на номинальный ток до 24 А, что делает перемычку идеальной для сборки бытовых и коммерческих распределительных щитов.

Изделие обеспечивает отличный электрический контакт за счет луженых медных контактов и пружинных зажимов, устойчивых к вибрации и коррозии. Прозрачная изоляция позволяет визуально контролировать правильность установки контакта в клемме аппарата.

Область применения

Данные перемычки используются для:

• Соединения одноименных полюсов вводных и групповых автоматических выключателей.
• Сборки гребенчатых шин для питания нескольких однополюсных автоматов от общего фазного или нулевого проводника.
• Организации цепей в щитах учета электроэнергии.
• Монтажа в системах автоматизации и управления (АСУ ТП).

Технические характеристики

• Тип соединения: 3PIN (на 3 модуля)
• Номинальное сечение: 2,5 мм²
• Номинальный ток (I_n): 24 А
• Номинальное напряжение (U_n): до 400 В переменного тока
• Степень защиты: IP20
• Температурный диапазон: от -40°C до +70°C
• Материал проводника: медь, луженая
• Материал изоляции: Полиамид 6.6, не поддерживающий горение
• Цвет изоляции: прозрачный
• Количество в упаковке: 20 шт.

Соответствие стандартам и нормативная база

Производство перемычек EKF соответствует строгим требованиям международных и национальных стандартов, что гарантирует их безопасность и надежность. Основные нормативные документы:

• ГОСТ Р 50043.1-2020 (IEC 60947-7-2:2009) "Аппаратура распределения и управления низковольтная. Часть 7-2. Вспомогательная аппаратура. Защитные проводники и шины для защитного заземления." Определяет требования к проводникам для защитного заземления, включая аспекты безопасности.
• ГОСТ 31565-2012 (IEC 60332-1-2:2004) "Кабельные изделия. Требования пожарной безопасности." Подтверждает стойкость изоляции к распространению пламени.
• ГОСТ Р 51321.1-2007 (МЭК 60439-1:2004) "Устройства комплектные низковольтные распределения и управления. Часть 1. Устройства, испытанные полностью или частично. Общие технические требования и методы испытаний." Регламентирует требования к сборным распределительным устройствам, где применяются такие перемычки.
• ТР ТС 004/2011 "О безопасности низковольтного оборудования". Технический регламент Таможенного союза, устанавливающий обязательные требования к безопасности низковольтного оборудования, включая монтажные и соединительные элементы.
• ТР ТС 020/2011 "Электромагнитная совместимость технических средств".

Актуальные тексты данных документов можно найти на официальных ресурсах: Справочно-правовая система "Техэксперт" и Сайт Евразийской экономической комиссии (раздел "Техническое регулирование").

Преимущества использования

Использование готовых заводских перемычек EKF по сравнению с самодельными соединениями (например, из монтажного провода) дает значительные преимущества:

• Повышенная безопасность: Исключает ошибки в сечении и качестве провода, обеспечивает надежную изоляцию и правильное расстояние между контактами.
• Экономия времени монтажа: Готовая к установке конструкция ускоряет сборку щита в несколько раз.
• Аккуратный и профессиональный вид: Обеспечивает эстетичную и упорядоченную компоновку оборудования внутри щита.
• Надежность контакта: Луженые контакты и точная геометрия предотвращают ослабление соединения и перегрев.
• Сертификация: Изделие прошло все необходимые испытания и имеет подтверждающие документы о соответствии.

Рекомендации по монтажу и безопасности

Монтаж должен проводиться квалифицированным персоналом при полностью снятом напряжении. Перед установкой необходимо убедиться, что номинальный ток перемычки равен или превышает номинальный ток защищаемой цепи. Запрещается наращивать или укорачивать перемычку, а также использовать ее для соединения аппаратов, расположенных на разных DIN-рейках или с расстоянием, не соответствующим ее конструкции. При затяжке контактных винтов модульной аппаратуры следует соблюдать момент, указанный в инструкции к аппарату, чтобы не повредить контактный штырек перемычки.

Комплектация и хранение

Перемычки поставляются в удобной фирменной упаковке EKF, содержащей 20 штук. Хранить изделия рекомендуется в сухом помещении при комнатной температуре, защищенном от прямых солнечных лучей и агрессивных сред.

Использование качественных комплектующих, таких как перемычки EKF, — залог долговечной, безопасной и бесперебойной работы любой электроустановки.
