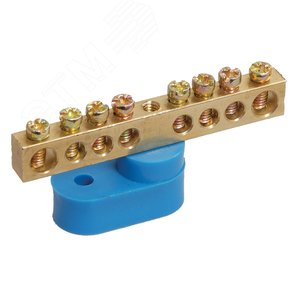

Шина нулевая ШНИ-6х9-8-У1-С представляет собой ключевой элемент для создания надежного и безопасного нулевого рабочего (N) и защитного (PE) проводника в главных и распределительных щитах низковольтных комплектных устройств (НКУ). Конструкция на одном угловом изоляторе обеспечивает компактный монтаж в углах щитового пространства, позволяя эффективно организовать шинопровод и выполнить ответвления к аппаратам защиты.
Изделие изготовлено в соответствии с требованиями для электроустановок до 1000 В. Основная токопроводящая часть выполнена из электротехнической меди марки М1 (аналог Cu-ETP по ГОСТ 859-2014) с сечением 6x9 мм (54 мм²), что обеспечивает высокую электропроводность и стойкость к коррозии. Шина имеет перфорацию под крепеж (8 отверстий), что облегчает надежное присоединение проводников и ответвительных кабельных наконечников.
Угловой изолятор, являющийся основой конструкции, изготовлен из самозатухающего полиамида PA-6, стойкого к воздействию агрессивных сред и не поддерживающего горение. Изолятор обеспечивает необходимый крепеж и безопасное расстояние между шиной и заземленным корпусом щита. Климатическое исполнение УХЛ3 по ГОСТ 15150-69 гарантирует стабильную работу в широком диапазоне температур и влажности.
Шина ШНИ-6х9-8-У1-С предназначена для применения в качестве нулевой рабочей (N) и/или нулевой защитной (PE) шины в вводно-распределительных устройствах (ВРУ), главных распределительных щитах (ГРЩ), этажных и квартирных щитках, а также в щитах управления и учета. Ее использование регламентируется для систем заземления TN-C, TN-C-S, TN-S.
Конструкция на одном изоляторе оптимальна для монтажа в ограниченном пространстве, где требуется организовать нулевую шину с ответвлениями под углом. Она обеспечивает надежное электрическое соединение, минимальное переходное сопротивление и соответствует требованиям по механической прочности и электротехнической безопасности.
Производство, технические характеристики и применение шин нулевых регламентируются следующими основными документами:
Монтаж шины должен производиться квалифицированным персоналом в соответствии с проектной документацией и правилами ПУЭ. Шина крепится к корпусу щита через угловой изолятор, обеспечивая обязательную электрическую изоляцию от заземленного корпуса, если она используется как нулевая рабочая (N). При использовании в качестве шины PE (защитный ноль) необходимо обеспечить ее надежный электрический контакт с корпусом щита согласно схеме заземления.
Сечение 54 мм² рассчитано на пропуск значительных токов, включая токи короткого замыкания, в течение времени, достаточного для срабатывания аппаратов защиты. Важно соблюдать цветовую маркировку в соответствии с ПУЭ (голубой цвет для шины N, желто-зеленый для PE).
Использование шины ШНИ-6х9-8-У1-С обеспечивает:
Выбор и установка данного типа шин должны основываться на расчетах электрической сети, выполненных в проектной документации, с учетом ожидаемых рабочих токов и условий эксплуатации.
