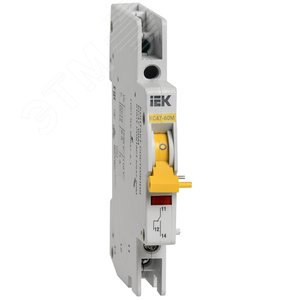

Контакт состояния КС47-60М — это вспомогательный независимый коммутационный элемент, предназначенный для дистанционного контроля положения главных контактов автоматического выключателя ВА47-60М. Устройство монтируется на стандартную DIN-рейку (TH35) и механически сопрягается с приводом выключателя, обеспечивая точную передачу информации о его состоянии (включено/отключено) в системы автоматики, диспетчеризации и сигнализации.
Контакт состояния (или блок-контакт) КС47-60М используется для интеграции модульного автоматического выключателя в системы управления и мониторинга электроустановок. Он преобразует механическое положение рукоятки выключателя в электрический сигнал. Основные сферы применения: щитовое оборудование жилых, коммерческих и промышленных зданий, системы АСКУЭ, цепи сигнализации и блокировки, диспетчерские пункты.
Устройство имеет компактный корпус, предназначенный для монтажа на DIN-рейку шириной 35 мм. Механическое соединение с выключателем ВА47-60М осуществляется без дополнительных инструментов — путем защелкивания на корпусе выключателя сбоку. Контакт КС47-60М является независимым, то есть его состояние изменяется исключительно в зависимости от положения главных контактов выключателя, независимо от способа приведения его в действие (вручную или электромагнитом расцепителя).
Основные электрические параметры:
При переводе рукоятки автоматического выключателя ВА47-60М в положение "ВКЛ" кулачковый механизм контакта состояния срабатывает и замыкает его выходные клеммы. При отключении выключателя (как вручную, так и при срабатывании защиты) контакт размыкается. Эта пара контактов подключается в цепь управления, сигнальную лампу, катушку промежуточного реле или на вход контроллера системы диспетчеризации, тем самым информируя оператора о текущем состоянии силовой цепи.
Производство и параметры контактов состояния регламентируются следующими основными стандартами:
Перед монтажом и эксплуатацией рекомендуется изучить официальную техническую документацию (паспорт, руководство по монтажу) от производителя конкретного изделия, где указаны точные схемы подключения, габаритные и установочные размеры.
Монтаж, подключение и обслуживание контакта состояния должны производиться только квалифицированным персоналом при полном снятии напряжения с автоматического выключателя и всей сборки. Запрещается эксплуатация устройства при поврежденном корпусе или признаках неисправности. Необходимо соблюдать правила электробезопасности в соответствии с Правилами устройства электроустановок (ПУЭ) и Правилами по охране труда при эксплуатации электроустановок.
Использование контакта состояния КС47-60М позволяет перейти от простой защиты цепей к их интеллектуальному мониторингу и управлению, что является ключевым элементом в современных системах электроснабжения.
