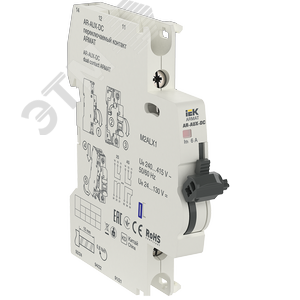

Переключаемый контакт AR-AUX-DC 240-415В

Переключаемый контакт AR-AUX-DC 240-415В: Универсальный вспомогательный модуль

Переключаемый контакт AR-AUX-DC 240-415В представляет собой надежный и универсальный вспомогательный модуль (дополнительный контакт), предназначенный для расширения функциональности и управления в цепях переменного и постоянного тока. Устройство предназначено для применения в комплекте с силовыми автоматическими выключателями, контакторами и другим коммутационным оборудованием, где требуется сигнализация положения или дистанционное управление.

Назначение и область применения

Модуль выполняет функцию переключаемого (замыкающего/размыкающего) контакта, состояние которого изменяется в зависимости от положения основного аппарата (например, «ВКЛ»/«ВЫКЛ»). Он широко используется в системах автоматизации, диспетчеризации и АСУ ТП для:

• Сигнализации текущего состояния главной цепи (включено/отключено).
• Блокировки и межблочных соединений в сложных схемах управления.
• Формирования сигналов для систем телемеханики, SCADA-систем и панелей оператора.
• Управления дополнительными цепями (например, включение индикации, запуск/остановка связанных устройств).

Область применения охватывает промышленные предприятия, распределительные подстанции, системы энергоснабжения зданий и сооружений, объекты инфраструктуры.

Ключевые технические характеристики

• Номинальное рабочее напряжение: 240-415 В переменного тока (AC), а также применяется в цепях постоянного тока (DC) с соответствующими параметрами.
• Тип контакта: Переключаемый (1з/1р, форма C, SPDT — один общий, один нормально замкнутый, один нормально разомкнутый).
• Токовая нагрузка контактов: Зависит от конкретной модели и стандарта, обычно рассчитан на управление цепями переменного и постоянного тока в диапазоне от 0.1А до 10А. Точные значения необходимо уточнять в технической документации.
• Степень защиты (IP): Как правило, соответствует степени защиты основного аппарата, часто IP20 для монтажа внутри защищенных шкафов.
• Механическая и электрическая износостойкость: Высокое количество циклов срабатывания (сотни тысяч — миллионы механических операций, десятки тысяч — при номинальной нагрузке).
• Конструктивное исполнение: Предназначен для монтажа на стандартную DIN-рейку или непосредственной установки на корпус основного аппарата.
• Климатическое исполнение и категория размещения: Соответствует стандартам для промышленного электрооборудования.

Соответствие стандартам и нормативная база

Оборудование данного типа проектируется и изготавливается в соответствии с требованиями международных и национальных стандартов, что гарантирует его безопасность, надежность и совместимость. Основные регулирующие документы включают:

• МЭК (IEC) 60947-5-1: Низковольтная аппаратура распределения и управления. Часть 5-1: Аппаратура управления и коммутационная аппаратура. Электромеханическая аппаратура управления. Это ключевой стандарт, определяющий требования к механической и электрической стойкости, характеристикам контактов, маркировке и безопасности. Подробности можно найти на портале Международной электротехнической комиссии (IEC).
• ГОСТ Р 50030.5.1 (аналог МЭК 60947-5-1): Российский национальный стандарт, гармонизированный с международным. Актуальные тексты стандартов размещаются на официальном сайте Федерального агентства по техническому регулированию и метрологии (Росстандарт) или на ресурсе ФГУП «Стандартинформ».
• ТР ТС 004/2011 «О безопасности низковольтного оборудования»: Технический регламент Таможенного союза, устанавливающий обязательные требования к безопасности низковольтного оборудования, включая вспомогательные контакты. Информация размещена на официальном сайте Евразийской экономической комиссии (ЕЭК).
• Правила устройства электроустановок (ПУЭ): Свод основных правил проектирования и монтажа электроустановок в России, содержащий требования к применению коммутационной аппаратуры и ее компонентов.

Конструктивные особенности и монтаж

Модуль AR-AUX-DC 240-415В отличается компактной и продуманной конструкцией. Он обычно оснащен прозрачным защитным кожухом, позволяющим визуально контролировать состояние контактов и положение индикаторного флажка. Подключение проводов осуществляется с помощью винтовых зажимов, обеспечивающих надежный и долговечный контакт. Модуль механически соединяется с приводом основного аппарата, что обеспечивает синхронное переключение его контактов с главными полюсами. Перед монтажом и подключением необходимо строго следовать инструкции производителя и требованиям ПУЭ.

Преимущества использования

• Универсальность: Широкий диапазон рабочих напряжений (AC/DC) позволяет применять модуль в разнообразных схемах.
• Надежность: Высокие показатели механической и электрической износостойкости обеспечивают длительный срок службы.
• Четкое срабатывание: Позволяет точно фиксировать положение основного аппарата.
• Простота установки: Модульная конструкция и удобное подключение упрощают монтаж и обслуживание.
• Совместимость: Предназначен для работы с широким спектром коммутационной аппаратуры ведущих производителей.

Важные указания по безопасности

Монтаж, подключение и обслуживание устройства должны производиться квалифицированным персоналом, имеющим допуск к работе с электроустановками, при полном снятии напряжения со всех цепей (силовых и вторичных). Несоблюдение этого требования может привести к поражению электрическим током, пожару, повреждению оборудования и нарушению работы системы. Все работы должны выполняться в соответствии с действующими правилами по охране труда при эксплуатации электроустановок и проектной документацией.

Заключение

Переключаемый контакт AR-AUX-DC 240-415В — это важный компонент современной системы управления электрооборудованием, обеспечивающий надежную сигнализацию и расширение функций базовых коммутационных аппаратов. Его соответствие международным и национальным стандартам гарантирует безопасную и долговечную работу в составе низковольтных комплектных устройств. Для корректного выбора, установки и эксплуатации необходимо руководствоваться официальной технической документацией производителя, а также указанными нормативными актами и стандартами.
