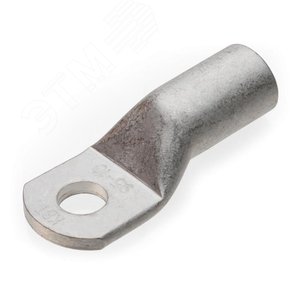

Наконечник кабельный ТМЛс 4-5 представляет собой луженый медный наконечник кольцевого типа, предназначенный для оконцевания и последующего надежного присоединения медных многопроволочных жил кабелей и проводов к винтовым зажимам электрооборудования, шинам и клеммникам. Изделие маркировки «4-5» рассчитано на сечение подключаемого проводника от 4 до 5 мм², что делает его универсальным решением для широкого спектра монтажных задач.
Наконечник изготавливается из высококачественной электротехнической меди марки М1 (по ГОСТ 859-2001), что обеспечивает высокую электропроводность и стойкость к коррозии. Контактная часть изделия покрыта слоем оловянно-свинцового сплава (лужение), что предотвращает окисление меди, облегчает пайку при необходимости и обеспечивает стабильное переходное сопротивление в месте контакта. Хвостовик наконечника имеет трубчатую конструкцию, облегчающую ввод и опрессовку жилы. Кольцевой зажим с отверстием стандартного диаметра гарантирует удобный и безопасный монтаж на винтовой зажим.
Наконечники ТМЛс 4-5 находят широкое применение в электроэнергетике, приборостроении, машиностроении и бытовом электромонтаже. Они используются для обустройства вводно-распределительных устройств (ВРУ), сборки распределительных щитов (ЩР), подключения силового оборудования, электродвигателей, аппаратов защиты и автоматики. Их применение обязательно при подключении гибких (многопроволочных) проводников к жестким клеммам для предотвращения обламывания отдельных проволочек и обеспечения долговечного, качественного контакта.
• Тип: Кольцевой (тип «К»).
• Материал: Луженая медь.
• Диапазон сечений: 4 – 5 мм².
• Номинальный ток: До 50 А (зависит от условий монтажа и эксплуатации).
• Диаметр монтажного отверстия: Стандартно 5.3 мм (может незначительно варьироваться).
• Преимущества: Высокая электропроводность и коррозионная стойкость, снижение переходного сопротивления, механическая прочность соединения, предотвращение распушения гибкой жилы, соответствие требованиям ПУЭ для подключения многопроволочных проводников.
Производство и технические требования к кабельным наконечникам серии ТМЛ регламентируются рядом государственных стандартов и правил:
• ГОСТ Р ИСО 9001-2015 – Системы менеджмента качества. Требования (касается системы управления качеством на производстве).
• ГОСТ 7386-80 – Наконечники и гильзы кабежные медные луженые под опрессовку. Общие технические условия (основной стандарт, определяющий типы, конструкцию, материалы и методы испытаний).
• Правила устройства электроустановок (ПУЭ) – Глава 2.1. Электропроводки, п. 2.1.21, который предписывает оконцевание или опрессовку многопроволочных жил при их присоединении к аппаратам и зажимам. Актуальная редакция ПУЭ доступна на официальных ресурсах, таких как Техэксперт или КонсультантПлюс.
• Стандарты МЭК (IEC) – Международные стандарты, на которые часто ориентируются производители, например, IEC 61238-1.
Для обеспечения надежного соединения наконечник ТМЛс 4-5 монтируется методом опрессовки (обжима) с помощью специального ручного, гидравлического или электромеханического инструмента (кримпера). Жила кабеля зачищается на длину хвостовика, вводится в него и обжимается в одной или двух точках (в зависимости от инструмента) с усилием, соответствующим сечению жилы. Правила и методы опрессовки подробно описаны в ГОСТ Р 50043.2-2012 (аналогичен IEC 60352-2) и инструкциях к инструменту. Категорически запрещается монтаж путем пайки жилы в хвостовик без последующей опрессовки, а также установка наконечников несоответствующего сечения.
Каждый наконечник должен визуально соответствовать стандарту: не иметь трещин, заусенцев, непропаянных участков. После опрессовки соединение должно обладать механической прочностью (на отрыв) и стабильным электрическим сопротивлением. Рекомендуется проводить периодические проверки контактных соединений на нагрев в соответствии с регламентами технического обслуживания электроустановок. Использование сертифицированных наконечников и правильный монтаж – залог пожарной безопасности и долговечности электросистемы.
Для получения детальной информации о стандартах, методах испытаний и технических требованиях рекомендуется обращаться к официальным текстам документов:
• Официальный интернет-портал правовой информации для ознакомления с законодательной базой: pravo.gov.ru.
• Федеральное агентство по техническому регулированию и метрологии (Росстандарт): rst.gov.ru.
• Профильные технические форумы и ресурсы, посвященные электромонтажу и электротехнике, где обсуждаются практические аспекты применения.
Наконечник кабельный ТМЛс 4-5 – это простое, но критически важное изделие, обеспечивающее безопасность, надежность и долгий срок службы любого электрического соединения.
