Наконечник кабельный угловой ТМЛс (90°) 16-6: Надежное и компактное соединение

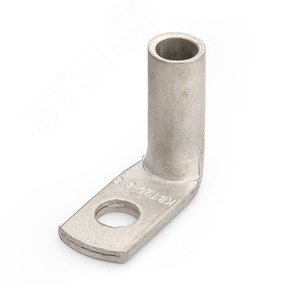

Угловой кабельный наконечник ТМЛс 16-6 (90°) предназначен для оконцевания медных многопроволочных (гибких) жил проводов и кабелей сечением от 6 до 16 мм² с последующим болтовым соединением под гайку или винт. Его ключевая особенность – угол изгиба 90 градусов, что позволяет организовать аккуратное и компактное подключение в ограниченном пространстве электрошкафов, распределительных устройств (РУ), панелей и щитов управления, где прямое подключение затруднено или нерационально.

Конструкция и материалы

Наконечник изготавливается из электролитической меди марки М1 (по ГОСТ 859-2014), обладающей высокой электропроводностью и пластичностью. Конструкция состоит из двух основных частей:

• Контактная лопатка (штыревая часть): Имеет стандартное отверстие под болтовое крепление. Форма и размеры лопатки соответствуют типоразмеру, обеспечивая надежный контакт на клеммной колодке или шине.
• Обжимная гильза (трубчатая часть): Предназначена для ввода и последующего неразъемного обжатия многопроволочной жилы кабеля. Для надежной фиксации и предотвращения выскальзывания провода гильза может иметь специальные насечки или внутреннее сечение в форме многоугольника.

Место сгиба (угол 90°) усилено для сохранения механической прочности и геометрии при монтаже и эксплуатации. Для защиты от коррозии и улучшения внешнего вида наконечник может покрываться оловянно-свинцовым сплавом (лужение) или другим антикоррозионным покрытием.

Область применения

Угловые наконечники ТМЛс 16-6 незаменимы в профессиональной электротехнической практике для:

• Монтажа вводно-распределительных устройств (ВРУ) и главных распределительных щитов (ГРЩ).
• Подключения силового оборудования, преобразователей частоты, устройств плавного пуска.
• Сборки щитов управления автоматизированными системами, где требуется плотная компоновка аппаратуры.
• Подсоединения кабелей к силовым клеммам крупногабаритных автоматических выключателей, рубильников, контакторов.
• Ремонта и модернизации промышленного электрооборудования.

Преимущества использования

• Экономия пространства: Угловая форма позволяет оптимально использовать объем электрошкафа, аккуратно укладывая кабели вдоль его стенок.
• Улучшенный монтаж: Снижает механическое напряжение (изгиб) на жилу кабеля в точке подключения, повышая надежность.
• Надежный контакт: Медная конструкция и правильное обжатие обеспечивают минимальное переходное сопротивление, стабильный токопроводящий путь и отсутствие перегрева.
• Стандартизация: Соответствие типовым размерам и отверстиям позволяет использовать наконечник с большинством стандартного электротехнического оборудования.
• Долговечность: Медь и защитное покрытие устойчивы к окислению, что гарантирует длительный срок службы соединения.

Технические характеристики

• Тип: ТМЛс – Трубка Медная Луженая угловая.
• Угол изгиба: 90 градусов.
• Диапазон сечений подключаемого кабеля: от 6 мм² до 16 мм².
• Номинальное (основное) сечение: 16 мм².
• Диаметр монтажного отверстия: Стандартно 7 мм (может уточняться по каталогу).
• Материал: Медь М1, луженая.
• Температурный диапазон эксплуатации: Определяется характеристиками подключаемого кабеля, обычно от -50°С до +105°С.
• Способ монтажа: Опрессовка (обжим) с помощью ручных, гидравлических или механических пресс-клещей с соответствующими матрицами.

Стандарты и нормативные документы

Производство и технические требования к кабельным наконечникам, включая угловые, регламентируются следующими основными документами:

• ГОСТ Р МЭК 61238-1-2016: "Соединения болтовые для силовых электрических цепей. Часть 1. Общие требования, методы испытаний и правила приемки". Этот стандарт устанавливает общие требования к болтовым соединениям, включая требования к наконечникам. Актуальную версию можно найти на официальном сайте Федерального агентства по техническому регулированию и метрологии (Росстандарт).
• ГОСТ 7386-80 (с изм.): "Наконечники и гильзы кабельные медные кольцевые, вилочные и штыревые. Конструкция и размеры". Хотя стандарт устарел, он до сих пор часто служит ориентиром для типоразмеров. Информацию о действующих стандартах следует проверять через Росстандарт.
• Технические условия (ТУ): Конкретные производители выпускают продукцию по своим ТУ (например, ТУ 16-705.501-2010 и аналоги), которые детализируют технологию, материалы и контроль качества. Эти документы можно запросить у производителя.
• Правила устройства электроустановок (ПУЭ 7 изд.): Глава 2.1 "Электропроводки" и другие разделы регламентируют требования к соединениям и оконцеванию жил проводов и кабелей. Официальный текст ПУЭ публикуется Минэнерго России и доступен на специализированных правовых порталах, например, на Техэксперт или КонсультантПлюс (в разделе технических нормативов).

Инструкция по монтажу

1. Подготовка кабеля: Удалите внешнюю изоляцию с конца жилы на длину, равную глубине гильзы наконечника. Скрутите проволоки многопроволочной жилы.
2. Подготовка наконечника: Убедитесь, что сечение жилы соответствует маркировке на наконечнике (16-6). При необходимости зачистите внутреннюю поверхность гильзы.
3. Вставка жилы: Введите подготовленную жилу в гильзу наконечника до упора. Убедитесь, что все проволоки находятся внутри.
4. Опрессовка: Используя специальные обжимные клещи (пресс) с матрицей, соответствующей типоразмеру наконечника (обычно маркируется как 16-6 или 16 мм²), выполните обжим в отмеченной на гильзе зоне. Обжим должен быть равномерным и обеспечивать неразъемное соединение.
5. Проверка: После опрессовки убедитесь в отсутствии видимых зазоров и надежной фиксации. Проверьте, не повредилась ли изоляция кабеля.
6. Подключение: Установите наконечник на контактный болт клеммы, наденьте шайбу и затяните гайку с рекомендуемым моментом затяжки (согласно ПУЭ и инструкции на оборудование).

Важно: Монтаж должен производиться квалифицированным персоналом с соблюдением всех правил электробезопасности и с использованием профессионального инструмента.

Ключевые отличия ТМЛс от аналогов

Маркировка "ТМЛс" указывает на лужение меди, что обеспечивает лучшую защиту от окисления по сравнению с нелужеными наконечниками (ТМ), особенно в условиях повышенной влажности. Угловая форма (90°) является основной отличительной особенностью от прямых наконечников (типа ТМЛ), предоставляя монтажнику больше свободы для организации проводки.

Использование качественных угловых наконечников ТМЛс 16-6 – это гарантия безопасного, долговечного и технически грамотного подключения силовых цепей в любом современном электротехническом устройстве.
