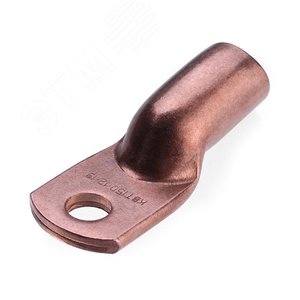

Наконечник кабельный ТМ 95-12-15

Наконечник кабельный ТМ 95-12-15: надежное соединение для силовых линий

Наконечник кабельный ТМ 95-12-15 представляет собой профессиональный электроустановочный компонент, предназначенный для оконцевания и последующего надежного подсоединения медных многопроволочных жил силовых кабелей к контактным выводам электрооборудования. Изделие обеспечивает низкое переходное сопротивление, высокую механическую прочность и долговечность соединения, что критически важно для безопасной и бесперебойной работы энергосистем.

Конструктивные особенности и материалы

Наконечник изготовлен из электротехнической меди марки М1 (или аналогов), что гарантирует высокую электропроводность и коррозионную стойкость. Конструкция состоит из двух основных частей:

• Контактная лопаточная часть (ширина 30 мм, толщина 12 мм, диаметр отверстия под болт 15 мм): Предназначена для крепления под болт к шине или выводу аппарата. Отверстие 15 мм стандартизировано для подключения к силовому оборудованию.
• Кабельная гильза (обжимная часть): Полая трубка, рассчитанная на сечение подключаемой жилы 95 мм². Предназначена для ввода и последующего обжатия многопроволочной жилы с помощью специального пресс-инструмента.

Маркировка "ТМ 95-12-15" расшифровывается следующим образом: ТМ – Трубка Медная, 95 – номинальное сечение жилы в мм², 12 – толщина контактной лопатки в мм, 15 – диаметр монтажного отверстия в мм.

Область применения

Наконечник ТМ 95-12-15 находит широкое применение в стационарных установках промышленного и гражданского назначения:

• Вводно-распределительные устройства (ВРУ, ГРЩ).
• Распределительные щиты и подстанции.
• Подключение мощного электрооборудования (трансформаторы, генераторы, крупные электродвигатели).
• Заземляющие устройства и системы уравнивания потенциалов.

Использование наконечника обязательно при подключении гибких (многопроволочных) жил, которые без оконцевания невозможно надежно зафиксировать под болтовым зажимом.

Технические характеристики

• Номинальное сечение подключаемой жилы: 95 мм².
• Диаметр монтажного отверстия: 15 мм.
• Материал: Медь (Cu) не менее 99.9%.
• Вид покрытия: Без покрытия (чистая медь) или лужение (оловянное покрытие) для защиты от окисления.
• Тип соединения: Неразъемный, требует опрессовки гидравлическим или механическим пресс-инструментом.
• Температурный режим эксплуатации: Соответствует классу нагревостойкости подключаемого кабеля (обычно до +105°C).
• Стандарты: Изготовлен в соответствии с требованиями ГОСТ, ТУ.

Преимущества использования

• Надежный электрический контакт: Исключает распушение и обламывание тонких проволок гибкой жилы, обеспечивая максимальную площадь контакта и минимальное переходное сопротивление.
• Механическая прочность: Опрессованное соединение обладает высокой устойчивостью к вибрациям и механическим нагрузкам.
• Пожарная безопасность: Правильно обжатый наконечник исключает нагрев в точке соединения, являющийся частой причиной возгораний.
• Коррозионная стойкость: Медь и, особенно, луженое покрытие, защищают соединение от окисления.
• Стандартизация: Унифицированные геометрические параметры позволяют подключать кабель к стандартному оборудованию.

Технология монтажа (опрессовки)

Монтаж наконечника ТМ 95-12-15 должен производиться квалифицированным персоналом с соблюдением технологии:

1. Зачистка изоляции кабеля на длину, равную глубине гильзы наконечника.
2. Обработка медной жилы (при необходимости) и внутренней поверхности гильзы кварцевазелиновой пастой или аналогичным контактным смазочным материалом.
3. Введение жилы в гильзу до упора.
4. Опрессовка с помощью матричного пресс-инструмента (гидравлического или механического). Для сечения 95 мм² обычно требуется двукратная опрессовка (два оттиска). Используется матрица, соответствующая сечению наконечника.
5. Визуальный и тактильный контроль качества обжатия: отсутствие трещин, равномерность деформации, надежная фиксация.

Важно: Запрещается монтаж методом пайки или использование молотка и зубила, так как это не обеспечивает требуемой механической и электрической надежности.

Нормативная и техническая документация

Производство, технические требования и методы испытаний кабельных наконечников регламентируются следующими документами, с которыми можно ознакомиться в открытых источниках:

• ГОСТ Р МЭК 61238-1-2016 "Соединители для силовых кабелей с номинальным напряжением до 30 кВ включительно. Часть 1. Соединители для медных и алюминиевых проводников методом опрессовки и сжатия. Общие требования и методы испытаний". Этот стандарт устанавливает ключевые требования к надежности и безопасности. Актуальную редакцию можно найти на официальном сайте Федерального агентства по техническому регулированию и метрологии (Росстандарт) или на портале Техэксперт (информационный ресурс нормативных документов).
• СО 153-34.20.419-2003 "Инструкция по соединению и оконцеванию жил силовых кабелей с бумажной и пластмассовой изоляцией на напряжение до 35 кВ включительно". Детально описывает технологию монтажа, включая выбор наконечников и инструмента. Документ доступен для ознакомления на специализированных порталах, таких как КонсультантПлюс (раздел технических нормативов) или отраслевых электронных библиотеках.
• Правила устройства электроустановок (ПУЭ), актуальное 7-е издание. Главы 1.7, 2.1, 3.4 содержат общие требования к устройствам заземления, выбору проводников и условиям их соединений. Официальный текст ПУЭ публикуется на специализированных ресурсах, посвященных электротехнической тематике, и в системах технического нормирования.
• Технические условия (ТУ) конкретного производителя на изделие, например, ТУ 36-1440-80 или их современные аналоги. В них уточняются геометрические параметры, марка материала и технология производства.

Контроль качества и безопасность

Каждый наконечник должен визуально соответствовать заявленным параметрам: не иметь трещин, расслоений, заусенцев. При монтаже обязателен контроль момента обжатия и использование калиброванного инструмента. Готовое соединение подлежит проверке на отсутствие чрезмерного нагрева (термометрия или тепловизионный контроль) в рамках планово-предупредительных ремонтов электроустановки.

Использование наконечников ТМ 95-12-15, соответствующих ГОСТ, и соблюдение технологии монтажа – залог создания безопасного, долговечного и энергоэффективного соединения в силовых электрических цепях.
