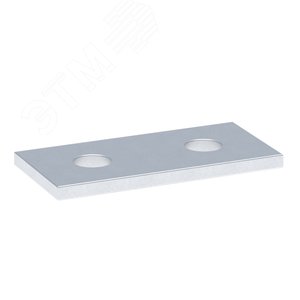

STRUT-пластина на 2 отверстия представляет собой специализированный монтажный элемент, предназначенный для создания прочных и долговечных соединений в несущих конструкциях из стального перфорированного профиля (часто называемого STRUT, С-профиль, Z-профиль или лента Молние). Данное изделие является ключевым компонентом при сборке кабельных лотков, опорных конструкций для трубопроводов, вентиляционных систем, сантехнических креплений и других инженерных коммуникаций.

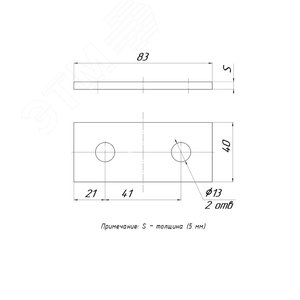

Пластина изготавливается методом холодной штамповки из высококачественной конструкционной стали. Стандартная толщина металла составляет от 2.0 до 5.0 мм, что обеспечивает высокую механическую прочность и устойчивость к статическим и динамическим нагрузкам. Для защиты от коррозии изделие подвергается цинкованию (горячее или гальваническое), что позволяет использовать его в помещениях с повышенной влажностью и на улице. Два симметрично расположенных отверстия имеют стандартный диаметр, рассчитанный под крепежные элементы (болты, шпильки) типовых размеров, чаще всего М8, М10 или М12. Края пластины завальцованы для безопасности монтажа.
• Монтаж кабельных трасс: Соединение перфорированных лотков и коробов в единую систему, создание ответвлений и переходов.
• Крепление инженерных систем: Фиксация трубопроводов (водоснабжение, отопление), воздуховодов, сантехнического оборудования к стенам, потолкам и междуэтажным перекрытиям.
• Сборка каркасов и стоек: Формирование несущих конструкций для технологического оборудования, щитов управления, осветительных приборов.
• Сейсмостойкое крепление: В составе систем, отвечающих требованиям по устойчивости к вибрациям и сейсмическим воздействиям.
1. Универсальность: Совместима с большинством типов стандартного перфорированного профиля, представленного на рынке.
2. Прочность и надежность: Обеспечивает жесткое, неразъемное соединение элементов конструкции, выдерживающее значительные весовые нагрузки.
3. Простота монтажа: Не требует специального инструмента или сложных навыков. Монтаж осуществляется стандартным гаечным ключом.
4. Коррозионная стойкость: Цинковое покрытие гарантирует длительный срок службы в различных условиях окружающей среды.
5. Пожарная безопасность: Сталь является негорючим материалом, что соответствует строгим требованиям противопожарных норм.
Производство и применение STRUT-пластин, а также всей системы креплений, регламентируется рядом национальных и международных стандартов, определяющих требования к материалам, геометрии, нагрузочной способности и безопасности. При проектировании и монтаже конструкций необходимо руководствоваться следующими документами:
• ГОСТ Р 52891-2018 (МЭК 61537:2006): "Системы крепления кабелей. Кабельные лестницы и кабельные лотки перфорированные". Этот стандарт устанавливает технические требования и методы испытаний для кабельных лотков и связанных с ними компонентов, включая соединительные элементы.
• СП 76.13330.2016 "Электротехнические устройства": Актуализированная редакция СНиП 3.05.06-85. Содержит требования к монтажу электротехнических устройств, включая крепление кабельных трасс.
• СП 440.1325800.2019 "Системы крепления трубопроводов и воздуховодов. Правила проектирования": Определяет нормы расчета и проектирования систем крепления для инженерных коммуникаций.
• Серия стандартов ISO 9001: Качество производства компонентов для систем крепления.
• Правила устройства электроустановок (ПУЭ 7 издание): Главы 2.1 и 2.3, регламентирующие прокладку кабелей и требования к поддерживающим конструкциям.
Перед началом монтажа необходимо убедиться, что пластина соответствует профилю по толщине металла и типу перфорации. Крепежный элемент (болт, шпилька) должен подбираться с учетом планируемой нагрузки и проходить через оба отверстия пластины и профиля. Затяжку гаек следует производить с рекомендуемым моментом затяжки, чтобы не повредить цинковое покрытие и обеспечить равномерное прилегание. Для агрессивных сред (химическая промышленность, приморские зоны) рекомендуется использовать изделия с усиленным антикоррозионным покрытием.
Важно: Все проектные решения, связанные с несущими конструкциями, должны выполняться квалифицированными специалистами с учетом всех действующих строительных норм, правил и расчетов на нагрузку. Информация о конкретных технических характеристиках, допустимых нагрузках и условиях применения уточняется в технической документации производителя.
