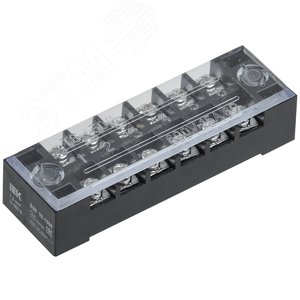

Блок зажимов БЗН ТВ-1506 1,5 мм2 15A 6 пар

Блок зажимов БЗН ТВ-1506: Надежное и безопасное соединение проводов

Блок зажимов БЗН ТВ-1506 представляет собой профессиональную электроустановочную продукцию, предназначенную для быстрого, надежного и безопасного соединения электрических проводов. Конструкция блока включает 6 пар независимых зажимных клемм, что позволяет организовать до 12 точек подключения в одном компактном корпусе. Основное назначение – коммутация цепей в распределительных коробках, щитах управления, а также при монтаже осветительного и другого электрооборудования.

Технические характеристики и конструктивные особенности

Ключевые параметры блока зажимов БЗН ТВ-1506 строго регламентированы и обеспечивают его долговечную и безопасную работу:

• Номинальное сечение подключаемого провода: до 1,5 мм². Это соответствует требованиям для большинства осветительных и розеточных групп в бытовых и промышленных сетях.
• Номинальный ток: 15 А. Данный параметр гарантирует бесперебойную работу под нагрузкой, соответствующей допустимой мощности для выбранного сечения кабеля.
• Номинальное напряжение: до 400 В. Позволяет использовать блок в однофазных и трехфазных сетях переменного тока.
• Конструкция: Блок состоит из диэлектрического корпуса из самозатухающего полиамида, обладающего высокой термостойкостью и механической прочностью. Внутри расположены 6 пар пружинных зажимов, изготовленных из луженой меди или аналогичного коррозионностойкого сплава, что обеспечивает отличную электропроводность и защиту от окисления.
• Принцип подключения: Винтовой или пружинный зажим (в зависимости от модификации) обеспечивает надежный контакт без повреждения жилы провода. Многие модели оснащены прозрачной крышкой для визуального контроля соединения.

Область применения и преимущества

Блок зажимов БЗН ТВ-1506 находит широкое применение в электромонтажных работах различной сложности:

• Монтаж и разводка электропроводки в жилых, коммерческих и промышленных зданиях.
• Организация соединений в распределительных (распаячных) коробках.
• Сборка вводно-распределительных устройств (ВРУ), щитов управления и автоматики.
• Подключение осветительных приборов, датчиков, выключателей и другой электроарматуры.

Преимущества использования: Компактность и удобство монтажа, экономия времени при коммутации нескольких проводов, высокая электробезопасность, повторное использование, четкая маркировка и организация проводов, предотвращающая их случайное отсоединение.

Нормативная документация и стандарты безопасности

Производство и параметры изделий, подобных блоку зажимов БЗН ТВ-1506, регулируются рядом национальных и международных стандартов, обеспечивающих их безопасность и надежность. При выборе и применении необходимо руководствоваться следующими документами:

• ГОСТ Р МЭК 60947-7-1-2016 "Аппаратура распределения и управления низковольтная. Часть 7-1. Вспомогательная аппаратура. Клеммные колодки для медных проводников". Этот стандарт определяет требования к клеммным колодкам, включая механическую и электрическую прочность, стойкость к нагреву, маркировку и безопасность. Ознакомиться с текстом стандарта можно на ресурсах, предоставляющих доступ к нормативной документации, например, на официальном сайте Федерального агентства по техническому регулированию и метрологии (Росстандарт) или в информационных системах, таких как Техэксперт.
• Правила устройства электроустановок (ПУЭ) – основной документ, регламентирующий все виды электромонтажных работ в России. В ПУЭ, в частности в главах 1.7 (Заземление и защитные меры безопасности) и 3.1 (Электропроводки), изложены требования к соединениям и ответвлениям проводов, которые должны выполняться с помощью сжимов, зажимов и т.п., обеспечивающих надежный контакт и механическую прочность. Актуальную редакцию ПУЭ можно найти на специализированных порталах, посвященных электротехнике.
• Стандарты серии IEC 60947 – международные стандарты для низковольтной коммутационной аппаратуры, на которые опираются многие национальные нормативы.

Рекомендации по монтажу и эксплуатации

Для обеспечения долговечности и безопасности электрической сети при работе с блоком зажимов БЗН ТВ-1506 необходимо соблюдать следующие правила:

1. Монтаж должен производиться только при полностью снятом напряжении в сети.
2. Перед подключением необходимо зачистить изоляцию с конца провода на длину, указанную на корпусе клеммы (обычно 10-12 мм).
3. Запрещается подключать в один зажим провода разного сечения и типа (например, медный и алюминиевый) без использования специальной пасты или переходных шайб, так как это может привести к электрохимической коррозии и нарушению контакта.
4. При затяжке винтового зажима следует избегать чрезмерных усилий, которые могут повредить жилу провода или резьбу.
5. Блок зажимов должен монтироваться в местах, исключающих прямое воздействие влаги, пыли и агрессивных сред, либо в соответствующей степени защиты корпуса (IP).
6. Не допускается эксплуатация блока при токах, превышающих номинальный (15 А), и с проводами, сечение которых больше указанного максимального (1,5 мм²).
7. Рекомендуется периодически (в рамках планового технического обслуживания электроустановки) проверять надежность контактов, особенно в сетях с высокой динамической нагрузкой.

Заключение

Блок зажимов БЗН ТВ-1506 1,5 мм² 15A 6 пар – это современное, эффективное и безопасное решение для организации электрических соединений. Его использование значительно упрощает и ускоряет монтаж, обеспечивает высокий уровень порядка в распределительных устройствах и полностью соответствует строгим требованиям действующих стандартов безопасности. Правильный подбор и грамотный монтаж в соответствии с ПУЭ и ГОСТ гарантируют бесперебойную работу вашей электрической сети на протяжении многих лет.
