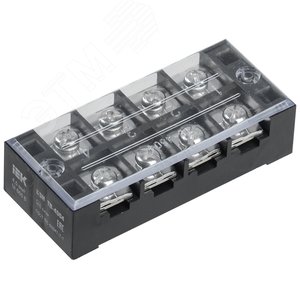

Блок зажимов БЗН ТВ-4504 представляет собой профессиональный коммутационный аппарат, предназначенный для надежного и безопасного соединения проводов в электрических цепях управления, автоматики, сигнализации и вторичных цепях распределительных устройств. Конструкция блока, состоящая из четырех изолированных пар зажимов, позволяет организовать компактное и упорядоченное коммутационное поле в шкафах, щитах и электротехнических боксах.
Блок зажимов БЗН ТВ-4504 рассчитан на номинальное сечение подключаемого провода до 4,5 квадратных миллиметров и длительный ток до 45 Ампер. Каждая из четырех пар зажимов имеет винтовой зажимной механизм, обеспечивающий надежный электрический контакт за счет высокого давления на токоведущую жилу. Корпус изделия изготовлен из самозатухающего термостойкого пластика (полиамида), что обеспечивает высокие диэлектрические свойства, механическую прочность и устойчивость к распространению пламени. Прозрачная крышка позволяет визуально контролировать состояние подключения и маркировку.
Конструкция соответствует требованиям на механические и климатические исполнения по ГОСТ 17516.1-90 (Изделия электротехнические. Общие требования в части стойкости к механическим внешним воздействующим факторам). Изоляционные материалы отвечают нормам пожарной безопасности, регламентированным в ГОСТ Р МЭК 60695-2-11-2011 (Испытания на пожароопасность. Часть 2-11).
Блок зажимов БЗН ТВ-4504 нашел широкое применение в промышленной и энергетической сферах. Он используется для монтажа вторичных цепей на подстанциях, в распределительных устройствах (РУ) до 1000 В, в шкафах автоматики и управления технологическими процессами. Благодаря парной организации зажимов (вход/выход) он идеально подходит для организации испытательных блоков, разрывов цепей для подключения измерительных приборов (например, амперметров) или в качестве проходных клеммников.
Применение изделия должно осуществляться в соответствии с правилами устройства электроустановок. Актуальная редакция ПУЭ является ключевым документом для проектирования и монтажа электроустановок. Основные требования к монтажу и соединению проводников изложены в Главе 2.1 ПУЭ 7-го издания.
Использование блока зажимов БЗН ТВ-4504 обеспечивает ряд значительных преимуществ. Высокая плотность монтажа позволяет экономить пространство в монтажных шкафах. Надежный винтовой зажим исключает самопроизвольное ослабление контакта под воздействием вибрации, что критически важно для промышленных условий. Четкая маркировка каждого зажима (от 1 до 8) и наличие прозрачной защитной крышки минимизируют риск ошибок при подключении и обслуживании. Универсальность конструкции позволяет работать как с медными, так и с алюминиевыми проводниками.
Требования к электрическим контактам и соединениям, включая допустимые токовые нагрузки и методы соединения, регламентированы межгосударственным стандартом ГОСТ 10434-82 (Соединения контактные электрические).
Монтаж блока зажимов должен производиться на DIN-рейку стандартного типа (TH35) квалифицированным персоналом с соблюдением всех норм электробезопасности. Перед установкой необходимо убедиться в соответствии номинального тока и сечения проводов проектной документации. При затяжке винтов следует соблюдать момент, рекомендованный производителем, чтобы не повредить жилу проводника и обеспечить оптимальное контактное давление. Запрещается превышать указанные номинальные параметры по току и сечению.
Общие требования безопасности при работе с электроустановками, включая монтажные операции, определяются Правилами по охране труда при эксплуатации электроустановок. Испытания и измерения в электроустановках проводятся в соответствии с Правилами технической эксплуатации электроустановок потребителей (ПТЭЭП).
Производство и технические характеристики блока зажимов БЗН ТВ-4504 соответствуют серии отечественных стандартов на аппараты распределительных устройств низкого напряжения. Основные параметры и методы испытаний клеммных блоков для электрических соединений устанавливает ГОСТ Р 50043.1-2012 (МЭК 60947-7-1:2009) Аппаратура распределительных и управляющих устройств низковольтная. Часть 7-1. Данный стандарт определяет требования к изоляционным материалам, токоведущим частям, климатическому и механическому исполнению.
Таким образом, блок зажимов БЗН ТВ-4504 4,5 мм² 45A 4 пары – это проверенное, надежное и безопасное решение для организации коммутационных узлов в промышленных электроустановках, соответствующее актуальным требованиям национальных стандартов и правил технической эксплуатации.
