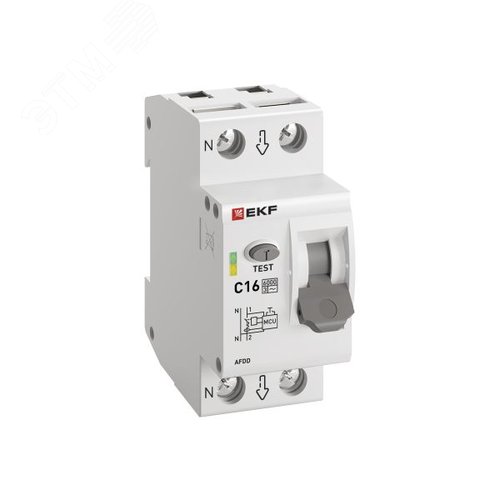

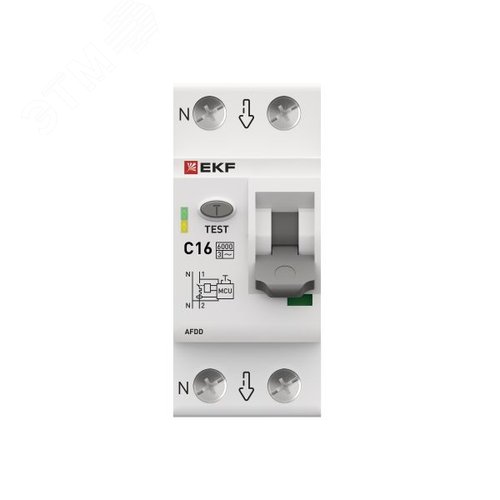

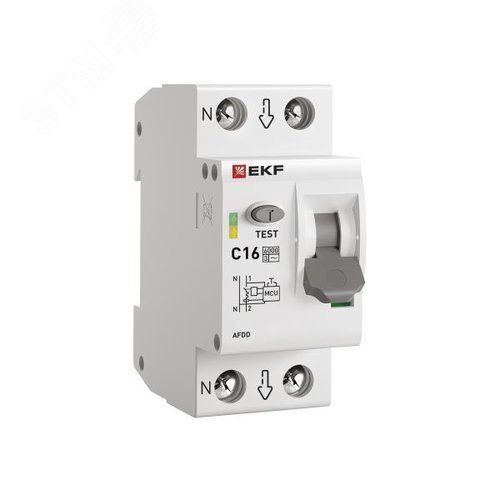

Устройство защиты от дугового пробоя 1P+N 16А (C) 6 кА УЗДП PROxima

Устройство защиты от дугового пробоя 1P+N 16А (C) 6 кА УЗДП PROxima

Устройство защиты от дугового пробоя (УЗДП) PROxima — это современное электротехническое оборудование, предназначенное для предотвращения пожара, вызванного возникновением опасной электрической дуги в цепях переменного тока 230 В. Данное устройство является критически важным элементом системы безопасности жилых, коммерческих и общественных зданий.

Принцип действия и назначение

УЗДП PROxima постоянно анализирует форму тока в защищаемой цепи, выявляя характерные спектральные признаки опасного дугового пробоя (Arc Fault Detection Device — AFDD). Такая дуга может возникнуть при повреждении изоляции проводов, ослаблении контактных соединений в розетках, выключателях или распределительных коробках, а также при переломе токоведущих жил. «Умная» электроника устройства отличает опасную дугу от нормальных рабочих искр (например, при работе коллекторного двигателя пылесоса) и в течение долей секунды отключает цепь, предотвращая воспламенение изоляции и строительных конструкций.

Ключевые технические характеристики

• Тип устройства: УЗДП (AFDD) с защитой от сверхтоков (совмещенный модуль).
• Количество полюсов и номинальное напряжение: 1P+N (два провода: фазный и нулевой), 230 В, 50 Гц.
• Номинальный ток: 16 А.
• Характеристика расцепителя: C (рассчитан на стандартные бытовые нагрузки с умеренными пусковыми токами).
• Отключающая способность по току КЗ: 6 кА (обеспечивает надежное отключение при коротком замыкании).
• Тип встроенной защиты: Комбинированная: от дугового пробоя (AFDD), от перегрузки и короткого замыкания (автоматический выключатель).
• Монтаж: Устанавливается на стандартную DIN-рейку (ширина модуля — 2 или более, зависит от модели).

Область применения

Установка УЗДП PROxima настоятельно рекомендуется для защиты конечных групповых линий, питающих:

• Розеточные группы в жилых комнатах, спальнях, гостиных.
• Цепи освещения, особенно с деревянными перекрытиями или каркасами.
• Линии, проложенные скрытым способом в сгораемых конструкциях (за подвесными потолками, внутри деревянных стен).
• Помещения с повышенной пожарной опасностью (склады, мастерские, чердаки).

Устройство обеспечивает защиту там, где традиционные автоматические выключатели и УЗО неэффективны, так как они не распознают дуговой пробой, при котором ток в цепи может не превышать номинальный.

Соответствие нормативным документам

Разработка, производство и применение устройств защиты от дугового пробоя регламентируется рядом национальных и международных стандартов, направленных на повышение электробезопасности:

• Международный стандарт МЭК (IEC) 62606: «Общие требования к устройствам защиты при дуговом пробое бытового и аналогичного назначения (AFDD)». Это базовый документ, определяющий методы испытаний и критерии срабатывания. Подробности можно изучить на ресурсе International Electrotechnical Commission.
• Национальный стандарт ГОСТ IEC 62606-2021: «Устройства защиты при дуговом пробое бытового и аналогичного назначения (AFDD). Общие требования». Является принятым в РФ аналогом международного стандарта. Официальный текст доступен на сайте ФГУП «Стандартинформ» или в информационных системах по стандартизации.
• Свод правил СП 256.1325800.2016: «Электроустановки жилых и общественных зданий. Правила проектирования и монтажа». Пункт 10.13 настоятельно рекомендует, а в ряде случаев (например, для деревянных домов) предписывает применение УЗДП для защиты конечных цепей. Актуальную редакцию СП можно найти на ресурсе Техэксперт или других официальных источниках нормативной документации.
• Правила устройства электроустановок (ПУЭ, 7-е издание): Глава 4.1, а также актуализированные требования в рамках применения современных стандартов.

Преимущества УЗДП PROxima

• Комплексная защита: Одно устройство объединяет функции AFDD и автоматического выключателя, экономя место в распределительном щите.
• Надежность: Высокая отключающая способность 6 кА гарантирует работоспособность при коротком замыкании.
• Безопасность: Активно предотвращает одну из основных электрических причин возгораний.
• Индикация состояния: Наличие индикаторов позволяет определить причину срабатывания (дуговой пробой или перегрузка/КЗ).
• Простота монтажа: Стандартная установка на DIN-рейку совместима с большинством распределительных щитов.

Важное примечание

Монтаж, подключение и ввод в эксплуатацию устройств защиты должны производиться квалифицированным электротехническим персоналом в строгом соответствии с проектной документацией, Правилами устройства электроустановок (ПУЭ) и инструкцией производителя. УЗДП является дополнительным, но не заменяющим элементом защиты и должно использоваться совместно с устройствами защитного отключения (УЗО) для обеспечения комплексной защиты от поражения электрическим током и пожара.

Использование УЗДП PROxima — это инвестиция в безопасность вашего имущества и жизни, соответствующая самым современным мировым стандартам электрозащиты.
