Кабель (провод) КСВЭВнг(А)-LS 2х2х0,80 мм

Кабель (провод) КСВЭВнг(А)-LS 2х2х0,80 мм: полное описание и технические характеристики

Кабель КСВЭВнг(А)-LS 2х2х0,80 мм представляет собой современный кабель связи с витой парой, предназначенный для стационарной прокладки внутри зданий, сооружений и на промышленных объектах. Его ключевые особенности — высокая пожарная безопасность и минимальное дымовыделение, что делает его незаменимым для использования в местах с массовым пребыванием людей.

Расшифровка маркировки кабеля КСВЭВнг(А)-LS

К — кабель.
С — связи.
В — наличие витой пары.
Э — экранированный (общий экран из фольги).
В — изоляция жил из поливинилхлоридного (ПВХ) пластиката.
нг(А) — не распространяющий горение при групповой прокладке по категории А (наиболее строгие требования).
LS (Low Smoke) — с пониженным дымовыделением при горении.
2х2х0,80 — 2 пары (4 проводника), диаметр каждой жилы 0,80 мм.

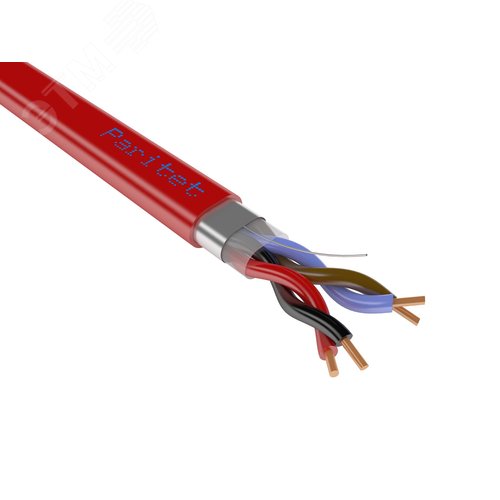

Конструктивные особенности

Кабель имеет сложную, многослойную конструкцию, обеспечивающую высокую надежность и защиту сигнала:

1. Токопроводящая жила: Медная, однопроволочная, диаметром 0,80 мм.
2. Изоляция жил: Из ПВХ-пластиката пониженной пожарной опасности, с индивидуальной расцветкой согласно стандартной цветовой маркировке пар.
3. Скрутка (витая пара): Изолированные жилы скручены в пары с определенным шагом, что снижает электромагнитные помехи (перекрестные наводки).
4. Экран: Общий для всех пар экран в виде алюмополимерной ламинированной фольги, обеспечивающий защиту от внешних электромагнитных воздействий.
5. Дренажный проводник: Медный луженый провод, контактирующий с экраном, для удобства заземления.
6. Оболочка: Из ПВХ-пластиката пониженной пожарной опасности (нг-LS), обеспечивающая защиту от механических воздействий и агрессивных сред.

Основные области применения

Кабель КСВЭВнг(А)-LS предназначен для передачи сигналов связи и данных в стационарных системах:

• Структурированные кабельные системы (СКС) внутри зданий.
• Системы пожарной и охранной сигнализации, требующие применения кабелей с огнестойкими характеристиками.
• Системы видеонаблюдения и контроля доступа.
• Сети межприборного соединения в системах автоматики и диспетчеризации.
• Прокладка в образовательных, медицинских учреждениях, административных зданиях, торговых центрах — везде, где предъявляются повышенные требования к пожарной безопасности (нормируемые пути эвакуации, помещения с массовым пребыванием людей).

Технические параметры и условия эксплуатации

Климатическое исполнение: УХЛ, категории размещения 1-5 по ГОСТ 15150 (для умеренного и холодного климата).
Диапазон рабочих температур: от -50°C до +70°C.
Монтаж при температуре: Не ниже -15°C (без предварительного прогрева).
Минимальный радиус изгиба: Не менее 7,5 наружных диаметров кабеля.
Строительная длина: Как правило, 500 м (может уточняться у производителя).
Электрическое сопротивление жилы: Не более 28,1 Ом/км (при +20°C).
Волновое сопротивление: 100±15 Ом в частотном диапазоне до 100 МГц.
Рабочее напряжение: До 300 В (переменного тока частотой 50 Гц).

Пожарная безопасность: ключевое преимущество

Индексы нг(А)-LS указывают на соответствие кабеля самым строгим современным требованиям пожарной безопасности:

• Не распространяет горение при групповой прокладке (категория А): Кабель сохраняет свои свойства даже при плотной укладке множества кабелей в пучках, коробах или лотках, не способствуя распространению пламени. Это регламентируется испытаниями по ГОСТ Р МЭК 60332-3-22.
• Пониженное дымовыделение (LS): При возгорании оболочка и изоляция выделяют минимальное количество дыма с низкой оптической плотностью, что критически важно для эвакуации людей и работы пожарных. Нормируется по ГОСТ Р МЭК 61034-1-2.
• Низкая коррозийная активность газовыделений: Продукты горения имеют пониженную кислотность, что минимизирует ущерб электронному оборудованию.

Нормативная документация и стандарты

Производство и технические характеристики кабеля КСВЭВнг(А)-LS регламентируются следующими основными документами:

• Технические условия (ТУ): Конкретные ТУ производителя (например, ТУ 3500-001-XXXXXXXX), которые детализируют параметры.
• ГОСТ 31565-2012: Основополагающий национальный стандарт на кабельные изделия. Требования пожарной безопасности. Определяет классификацию и методы испытаний по критериям нераспространения горения, дымовыделения, огнестойкости.
• Своды правил (СП): Например, СП 6.13130.2021 "Системы противопожарной защиты. Электрооборудование. Требования пожарной безопасности", который предписывает применение кабелей с индексом "нг(A)" и "LS" на путях эвакуации и в помещениях с массовым пребыванием людей.
• Международные стандарты (МЭК): Кабель соответствует требованиям серии стандартов IEC 60332, IEC 61034.

Рекомендации по монтажу и хранению

При работе с кабелем КСВЭВнг(А)-LS необходимо соблюдать стандартные правила для кабельной продукции:

• Прокладка допускается открытым и скрытым способом, в том числе в пучках, кабельных лотках, коробах, на кабельных конструкциях.
• При прокладке в металлических трубах или гофрах необходимо обеспечить отсутствие острых кромок.
• Экран кабеля требует обязательного качественного заземления для обеспечения эффективной защиты от помех.
• Хранить кабель следует в закрытых помещениях, защищенных от прямых солнечных лучей и атмосферных осадков, на расстоянии не менее 1 метра от отопительных приборов.
• При перемотке и раскатке избегать резких рывков и превышения минимального радиуса изгиба.

Заключение

Кабель связи КСВЭВнг(А)-LS 2х2х0,80 мм — это надежное и безопасное решение для построения современных систем передачи данных и сигнализации на объектах с высокими требованиями к пожарной безопасности. Его применение позволяет не только обеспечить стабильную работу оборудования, но и существенно повысить уровень безопасности людей, минимизировав риски, связанные с распространением огня и задымлением при возможном возгорании. Выбор данного кабеля — это соответствие актуальным нормам и ответственный подход к проектированию инфраструктуры.
