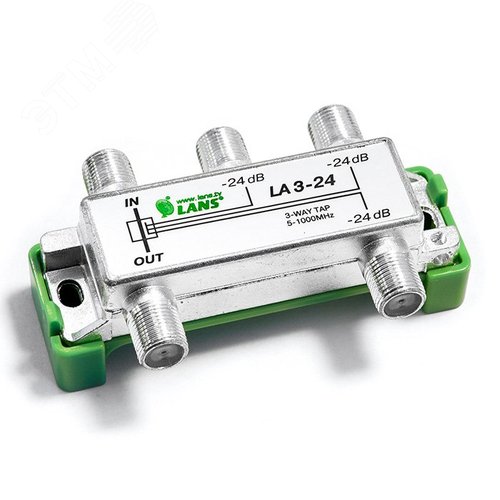

Ответвитель на три отвода с затуханием 24 дБ (коэффициентом деления мощности) представляет собой пассивное радиочастотное устройство, предназначенное для равномерного или неравномерного разветвления сигнала в кабельных распределительных системах. Основная сфера применения – магистральные и домовые сети кабельного телевидения (КТВ), систем коллективного приема телевидения (СКПТ) и широкополосного доступа в интернет по технологии DOCSIS.
Устройство является направленным ответвителем, выполненным по схеме на трансформаторах или длинных линиях. Он имеет один вход (порт IN) и три выходных порта (OUT). Сигнал, поступающий на вход, делится между тремя выходами с определенным затуханием. Ключевой параметр – затухание ответвления, равное 24 дБ. Это означает, что мощность сигнала на каждом из трех отводов будет примерно в 251 раз меньше (10^(24/10)), чем мощность на входном порту. Основной путь (сквозной) также имеет собственное рабочее затухание (вносимые потери), обычно не превышающее 1-2 дБ в рабочем диапазоне частот.
Корпус ответвителя, как правило, выполнен из литого под давлением алюминиевого сплава или штампованной стали с антикоррозионным покрытием, что обеспечивает защиту от влаги и пыли. Соединители – F-типа (наружная резьба), реже N-типа, с никелированным или пассивированным покрытием для надежного контакта и защиты от окисления.
Коэффициент деления (затухание ответвления): 24 дБ (±1.5 дБ).
Вносимые потери (сквозной путь): 1.0 – 2.0 дБ (зависит от верхней частоты).
Полоса рабочих частот: 5 – 1000 МГц (стандартно), 5 – 2400 МГц для расширенных моделей.
Развязка между выходными портами: не менее 20 дБ.
Волновое сопротивление: 75 Ом.
КСВ (коэффициент стоячей волны): не более 1.3 – 1.4 в рабочей полосе.
Максимальная входная мощность: до 150 Вт (импульсная).
Рабочий температурный диапазон: от -40°C до +60°C.
Степень защиты корпуса: не ниже IP54.
• Магистральное распределение сигнала: Установка на магистральных линиях СКТВ для создания точек отвода на многоэтажные дома или группы домов.
• Домовые распределительные сети: Разводка сигнала по стоякам многоквартирного дома. Ответвитель с высоким затуханием (24 дБ) используется в начале стояка или для обслуживания небольшого числа абонентских точек на этаже.
• Системы DOCSIS: В качестве элемента инфраструктуры для подключения абонентских кабельных модемов.
• Антенные фермы коллективного приема: Для сложного объединения сигналов от нескольких антенн, направленных на разные передающие центры.
Проектирование, монтаж и эксплуатация ответвителей в составе сетей КТВ/СКПТ регламентируется рядом российских и международных стандартов. При выборе и использовании устройства рекомендуется руководствоваться следующими документами:
• ГОСТ Р 52023-2003 "Сети распределительные систем кабельного телевидения. Основные параметры. Технические требования. Методы измерений и испытаний". Это ключевой национальный стандарт, определяющий требования к элементам СКТВ, включая ответвители.
• ГОСТ Р 54429-2011 "Сети абонентские проводного вещания. Общие технические требования".
• Рекомендации МСЭ-R (ITU-R) – документы Международного союза электросвязи, касающиеся планирования и устойчивости систем ТВ-вещания.
• СНиП 3.05.07-85 "Системы автоматизации. Правила производства и приемки работ" (в части общих требований к монтажу).
• Ведомственные строительные нормы ВСН 60-89 "Устройства связи, сигнализации и диспетчеризации жилых и общественных зданий. Нормы проектирования".
Актуальные тексты данных документов можно найти на официальных ресурсах, таких как:
• Федеральное агентство по техническому регулированию и метрологии (Росстандарт) – для ГОСТов.
• Официальный сайт Международного союза электросвязи (ITU) – для рекомендаций МСЭ.
• Справочно-правовая система "Техэксперт" или "Консультант" (разделы технических нормативов) – для сборников нормативной документации.
Монтаж ответвителя должен производиться в защищенных от прямого воздействия атмосферных осадков местах (защитные боксы, слаботочные щиты). Кабели подключаются с использованием качественных обжимных F-разъемов с обязательным контролем усилия затяжки. Не допускается изгиб кабеля на расстоянии менее 5 диаметров от разъема. После монтажа обязателен контроль параметров системы (уровень сигнала, КСВ) с помощью профессионального измерительного оборудования – анализатора спектра или кабельного измерителя. Ответвитель является пассивным устройством и не требует обслуживания в течение всего срока службы при условии правильной установки и защиты от коррозии.
Ответвитель на три отвода 24 дБ – это надежный, долговечный и критически важный компонент для построения сбалансированной и устойчивой кабельной распределительной сети. Его правильный выбор, основанный на расчете уровней сигнала, и профессиональный монтаж в соответствии с действующими нормативными документами гарантируют высокое качество телевизионного сигнала и стабильность широкополосного доступа для конечных абонентов.
