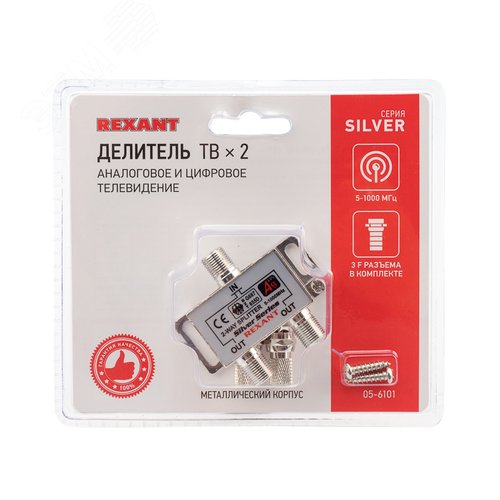

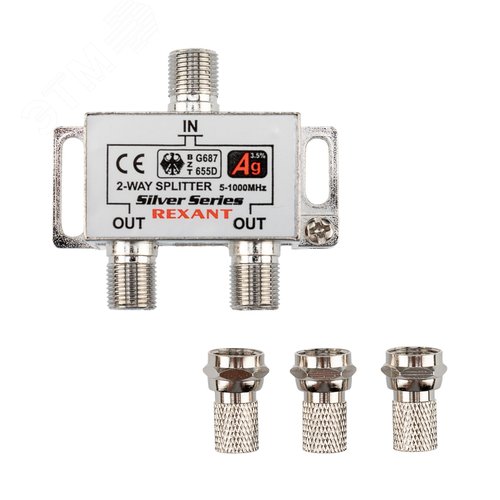

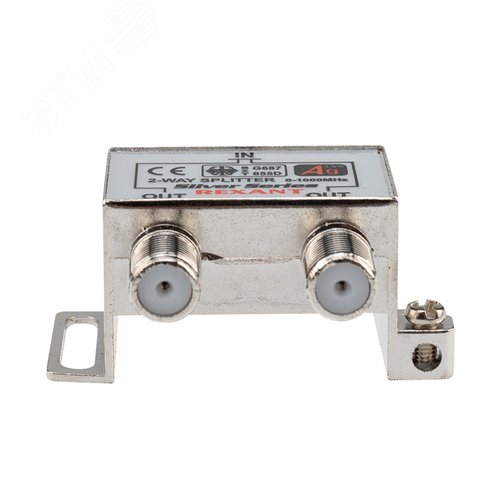

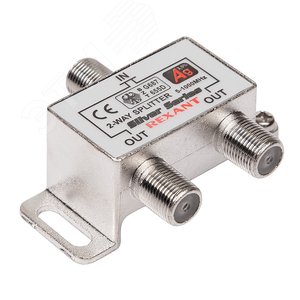

Делитель ТВ x 2 под F разъем 5-1000МГц Silver (3 F-разъема в комплекте)

Делитель ТВ сигнала 2-выхода + 3 шт. F-коннекторы BOX 5-1000 МГц Silver (ETM05-6101)

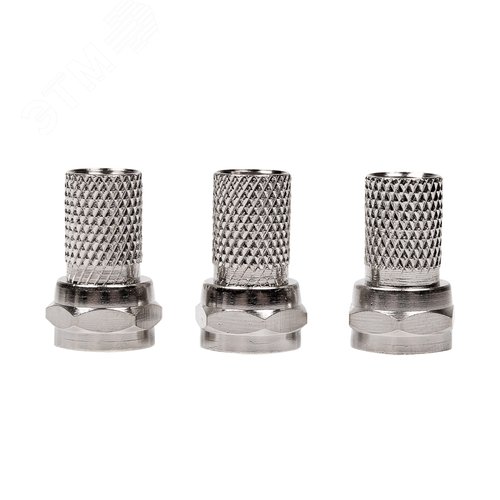

Делитель телевизионного сигнала ETM05-6101 — это высококачественное пассивное устройство, предназначенное для разветвления антенного кабеля на два независимых направления без необходимости использования внешнего питания. Модель комплектуется тремя F-коннекторами для обеспечения быстрого и надежного монтажа. Устройство предназначено для работы в широком частотном диапазоне от 5 до 1000 МГц, что позволяет использовать его не только для распределения эфирного (DVB-T2), кабельного (DVB-C) и спутникового (DVB-S2) телевидения, но и для сигналов широкополосного доступа в Интернет (DOCSIS).

Конструктивные особенности и технические характеристики

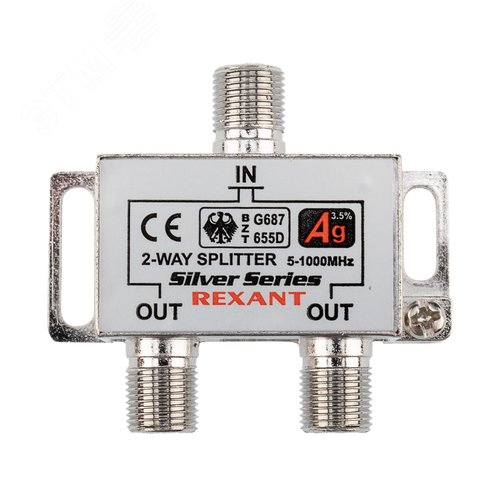

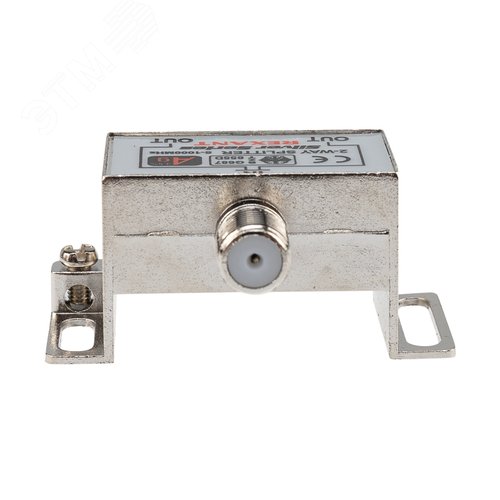

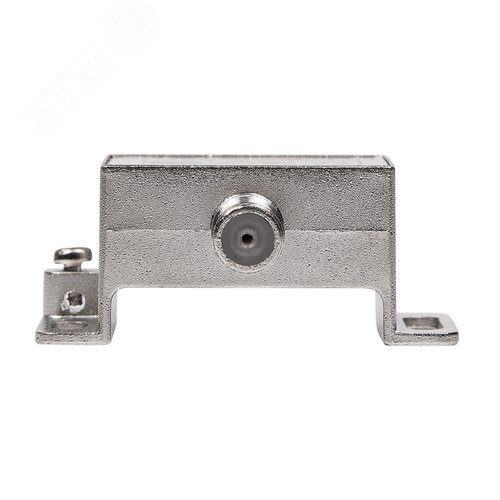

Корпус делителя выполнен из прочного, долговечного цинкового сплава с серебристым (Silver) гальваническим покрытием, обеспечивающим защиту от коррозии и эстетичный внешний вид. Внутренняя схема устройства построена на основе высокочастотного трансформатора с ферритовым кольцом, что гарантирует минимальные потери сигнала и высокую стабильность параметров. Для подключения кабеля используются три резьбовых порта типа "F" (мама).

Ключевые технические параметры:

• Диапазон рабочих частот: 5 - 1000 МГц
• Количество выходов: 2
• Разъемы: 3 x F-гнездо (Female)
• Затухание (вносимые потери): ~3.5 дБ (равномерно на каждом выходе)
• Развязка между выходами: не менее 20 дБ
• Волновое сопротивление: 75 Ом
• КСВ (Коэффициент стоячей волны): не более 1.5
• Проходная мощность: до 250 Вт (для систем с подачей питания на активную антенну)
• Рабочая температура: от -25°C до +60°C

Область применения

Делитель ETM05-6101 находит применение в бытовых и коммерческих телевизионных сетях. Основные сценарии использования:

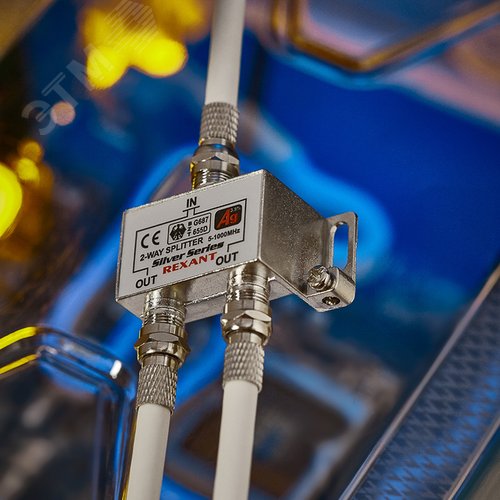

• Квартиры и частные дома: Для подключения двух телевизоров к одной антенне (эфирной, спутниковой или кабельной).
• Системы коллективного приема телевидения (СКТ): В качестве абонентского ответвителя в стояках многоквартирных домов.
• Комбинированные сети: Для одновременной передачи телевизионного сигнала и данных по технологии DOCSIS (используется многими провайдерами кабельного Интернета).

Преимущества модели

Использование делителя ETM05-6101 обеспечивает ряд значительных преимуществ:

• Минимальные потери сигнала: Высококачественные материалы и продуманная конструкция минимизируют затухание, что критически важно для сохранения стабильного уровня сигнала, особенно в цифровых системах.
• Широкополосность: Универсальность устройства позволяет использовать его практически с любыми современными стандартами телевидения и передачи данных.
• Надежность и долговечность: Цельнометаллический корпус обеспечивает отличную защиту от механических повреждений и электромагнитных помех, а также эффективный теплоотвод.
• Простота установки: Наличие в комплекте трех F-коннекторов позволяет быстро и профессионально выполнить монтаж без необходимости докупать дополнительные компоненты.
• Совместимость с усилителями: Делитель поддерживает проход постоянного напряжения питания для активных антенн или магистральных усилителей.

Нормативная база и стандарты

Производство и параметры высокочастотных устройств, таких как делители сигнала, регулируются национальными и международными стандартами, обеспечивающими их безопасность и электромагнитную совместимость. При разработке и изготовлении данного делителя учтены требования следующих документов:

• Электромагнитная совместимость (ЭМС): Стандарты серии ГОСТ Р, гармонизированные с Директивой Европейского парламента и Совета 2014/30/EU (EMC Directive). Основные аспекты: устойчивость к помехам и уровень собственных излучаемых помех. Подробнее с перечнем стандартов можно ознакомиться на портале Евразийской экономической комиссии в разделе технического регулирования.
• Безопасность оборудования: Требования к электрической безопасности низковольтного оборудования определяются стандартами, соответствующими Директиве 2014/35/EU (Low Voltage Directive). Актуальные версии стандартов доступны для ознакомления на официальном сайте Федерального агентства по техническому регулированию и метрологии (Росстандарт).
• Стандарты в области телекоммуникаций: Общие требования к параметрам пассивного оборудования коаксиальных сетей определяются документами Международного союза электросвязи (МСЭ), например, серия рекомендаций ITU-T. Ознакомиться с ними можно на официальном сайте МСЭ.

Производитель гарантирует, что изделие соответствует указанным стандартам и прошло необходимые испытания в аккредитованных лабораториях.

Рекомендации по монтажу и эксплуатации

Для обеспечения оптимальных характеристик и длительного срока службы делителя рекомендуется соблюдать следующие правила:

• Монтаж следует производить в защищенных от прямого воздействия атмосферных осадков местах. Если установка планируется на улице, необходимо использовать герметичные боксы.
• При закручивании F-коннекторов избегайте чрезмерных усилий, чтобы не повредить резьбу.
• Используйте качественный коаксиальный кабель с волновым сопротивлением 75 Ом и надежными обжимными или винтовыми коннекторами.
• При построении сложной разветвленной сети рекомендуется предварительно рассчитать уровень сигнала с учетом потерь в кабеле и делителях, чтобы при необходимости установить антенный усилитель корректной мощности.
• Не разбирайте корпус устройства, так как это приведет к потере гарантии и может нарушить его герметичность и электрические параметры.

Делитель ТВ сигнала ETM05-6101 — это надежное и универсальное решение для построения современных телевизионных и мультисервисных сетей, сочетающее в себе высокие технические характеристики, продуманную конструкцию и простоту использования.
