Соединитель термоусаживаемый под пайку L-40 мм 4.0-6.0 кв мм (ПК-т 6.0) желтый, REXANT

Соединитель термоусаживаемый под пайку REXANT 40 мм для кабеля 4.0-6.0 мм²

Профессиональный термоусаживаемый соединитель с предустановленным припоем предназначен для создания надежных, долговечных и полностью герметичных соединений медных проводников сечением от 4.0 до 6.0 квадратных миллиметров. Данная модель имеет желтый цвет маркировки и длину 40 миллиметров, что обеспечивает удобство монтажа и высокий уровень защиты.

Конструктивные особенности и преимущества

Соединитель изготовлен из высококачественного термоусаживаемого материала на основе полиолефина с клеевым герметизирующим слоем. Внутри изделия расположена паяльная вставка, представляющая собой полый профиль из оловянно-свинцового припоя (POSiROL) и флюса. При нагреве происходит одновременное усаживание трубки и расплавление припоя, что гарантирует монолитное и прочное соединение с низким переходным сопротивлением.

Основные преимущества:

• Технология "все в одном": Объединяет в себе изоляцию, герметизацию и пайку в одной операции.
• Высокая механическая прочность: После усадки соединение устойчиво к вибрациям, растяжениям и излому.
• Полная герметичность: Клеевой слой расплавляется и надежно защищает место контакта от влаги, пыли, агрессивных жидкостей и газов, предотвращая коррозию.
• Электроизоляционные свойства: Образует прочный изоляционный барьер с электрической прочностью, соответствующей стандартам для электроустановок.
• Визуальный контроль: Прозрачные участки трубки позволяют визуально проконтролировать процесс расплава припоя.
• Долговечность: Срок службы соединения сопоставим со сроком службы самого кабеля.

Область применения

Данные соединители нашли широкое применение в областях, где предъявляются повышенные требования к надежности и безопасности соединений:

• Монтаж и ремонт силовых и контрольных кабелей.
• Энергетика и электротехника (распределительные щиты, подстанции).
• Автомобильная промышленность и транспорт (соединения проводки в автомобилях, на судах, в железнодорожном транспорте).
• Телекоммуникации и системы связи.
• Промышленное оборудование и машиностроение.
• Внешние и подземные (закрытые) электромонтажные работы.

Технические характеристики

• Тип: Термоусаживаемая трубка с паяльной вставкой
• Артикул / тип: ПК-т 6.0
• Цвет: Желтый
• Длина: 40 мм
• Сечение подключаемых проводников: 4.0 - 6.0 мм² (в сумме)
• Коэффициент усадки: Около 2:1
• Наружный диаметр до усадки: ~16 мм
• Наружный диаметр после усадки: ~8 мм
• Температура усадки: Начинается при +100°C, полная усадка при +130°C±10°C
• Температура плавления припоя: Около +190°C
• Рабочий температурный диапазон: От -40°C до +125°C
• Материал: Полиолефин с термоплавким клеем
• Пайка: Оловянно-свинцовый припой с флюсом (Sn60 Pb40)
• Степень защиты после монтажа: Не менее IP67

Технология монтажа

1. Подготовка: Зачистите концы соединяемых проводов на длину, равную половине длины паяльной гильзы. Сведите провода вместе.
2. Надевание: Наденьте термоусаживаемый соединитель на один из проводов.
3. Соединение: Вставьте концы проводов внутрь гильзы до их соприкосновения в центральной части.
4. Нагрев: Равномерно прогревайте соединитель с середины к краям с помощью промышленного фена (тепловоздушной пистолет). Газовую горелку использовать не рекомендуется из-за риска перегрева. Начинайте с центра, где расположена паяльная вставка, совершая круговые движения.
5. Контроль пайки: Наблюдайте через прозрачную часть трубки за расплавом припоя. Когда припой полностью станет жидким и заполнит все пространство между жилами, плавно перемещайте нагрев к краям.
6. Завершение усадки: Продолжайте нагревать до тех пор, пока трубка полностью не усядется, а из-под ее краев не выступит расплавленный клей. Дайте соединению полностью остыть.

Нормативная документация и стандарты

Производство и применение термоусаживаемых изделий в России и странах СНГ регламентируется рядом государственных стандартов и технических условий. При монтаже кабельных соединений необходимо руководствоваться следующими основными документами:

• ГОСТ Р МЭК 60228-2004: "Кабели силовые с пластмассовой изоляцией. Номинальные напряжения 0,66; 1 и 3 кВ. Общие технические условия" (определяет требования к кабелям, для которых применяются соединители).
• ГОСТ 31565-2012 (МЭК 60684-2-211:2005): "Трубки термоусаживаемые. Общие технические условия" (устанавливает общие требования к термоусаживаемым трубкам, включая электрическую прочность, термостойкость, стойкость к горению).
• ПУЭ 7-е издание: "Правила устройства электроустановок" – основной документ, регламентирующий монтаж электрооборудования и кабельных линий в России.
• СО 153-34.20.579-2003: "Инструкция по применению и испытанию средств защиты, используемых в электроустановках" (касается вопросов безопасности при проведении работ).

Актуальные тексты этих документов можно найти на официальных интернет-ресурсах, таких как "Кодекс" (CNTD) или Федеральное агентство по техническому регулированию и метрологии (Росстандарт). Все электромонтажные работы должны выполняться квалифицированным персоналом с соблюдением правил техники безопасности.

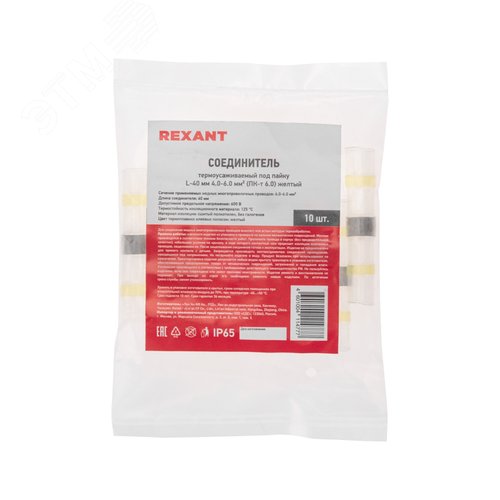

Комплектация и маркировка

Соединитель поставляется индивидуально. Четкая маркировка на изделии или упаковке (тип, сечение, цвет, бренд REXANT) позволяет легко идентифицировать продукт и подобрать его для конкретной задачи. Желтый цвет обеспечивает хорошую видимость соединения, что может быть использовано для цветовой маркировки фаз или цепей.

Заключение

Термоусаживаемый соединитель под пайку REXANT серии ПК-т 6.0 желтого цвета – это современное, эффективное и надежное решение для постоянного соединения проводов. Оно позволяет значительно ускорить процесс монтажа, исключить человеческий фактор при пайке и обеспечить высочайший уровень защиты соединения от внешних воздействий на долгие годы.
